Gambaran Umum

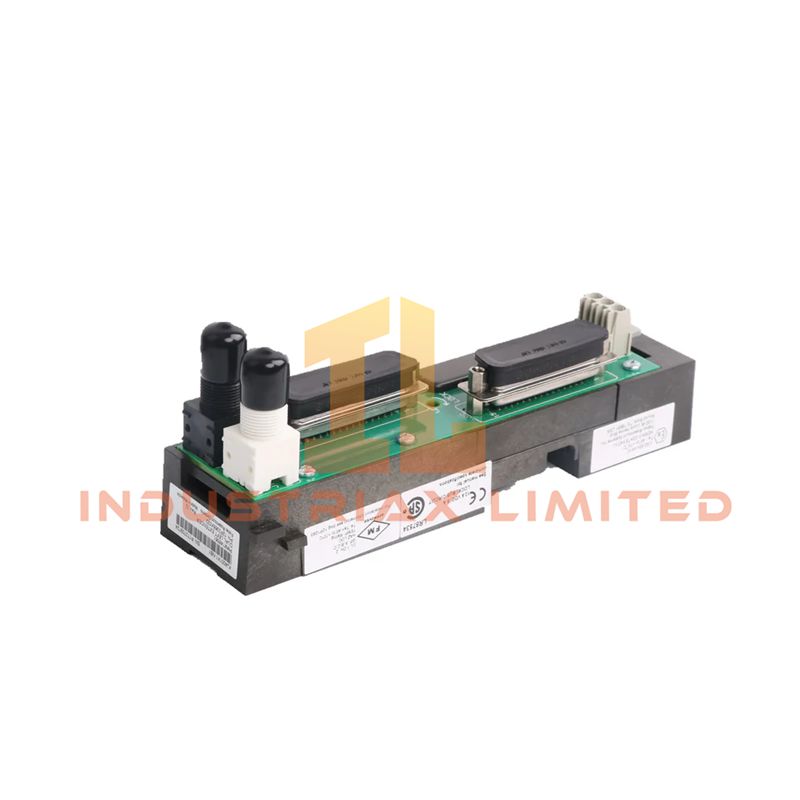

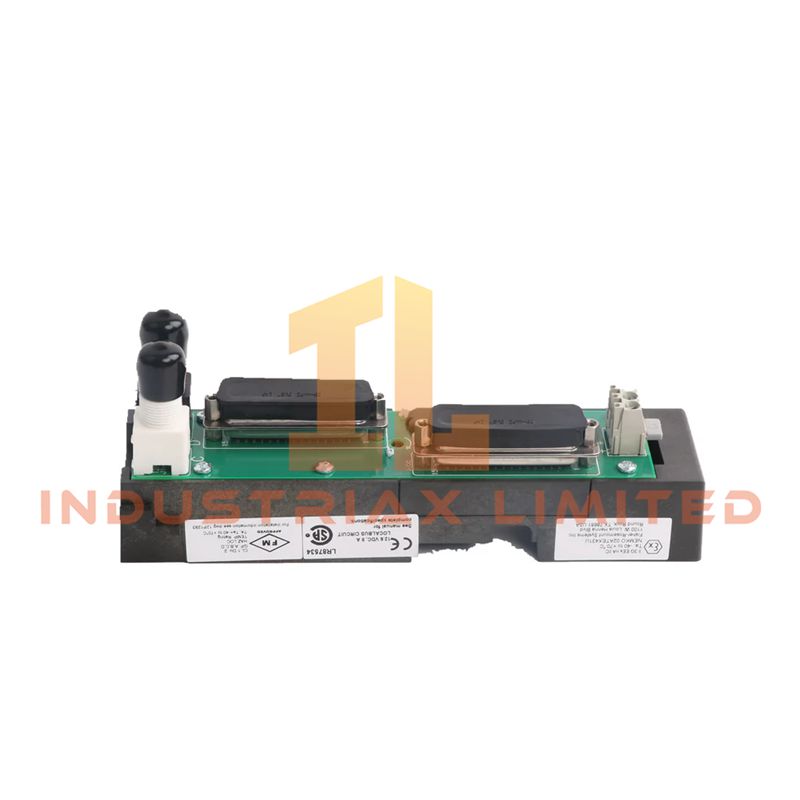

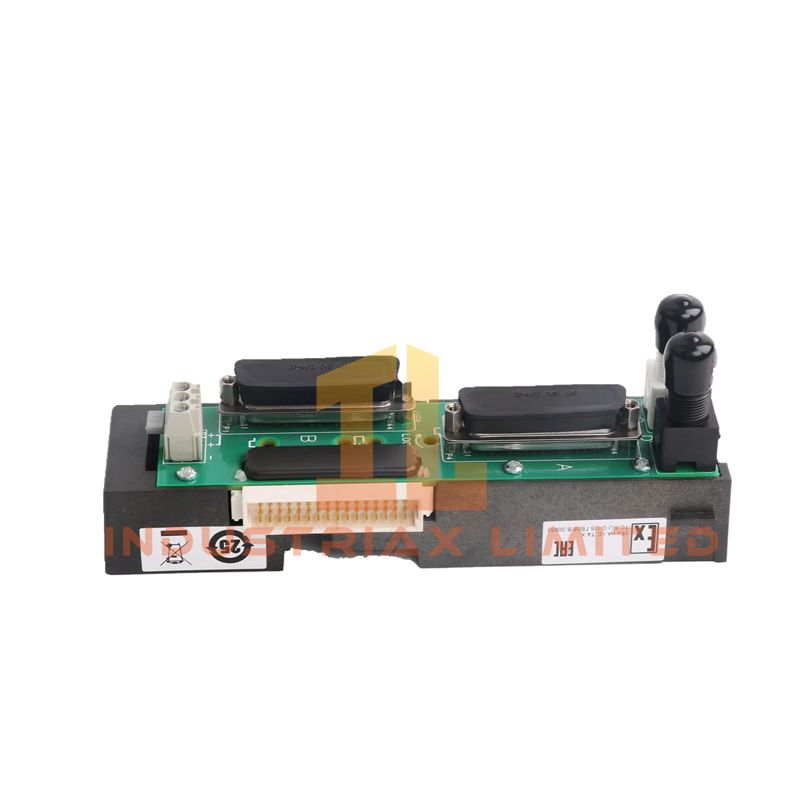

Emerson KJ4001X1-NB1 (12P3368X012) adalah Ekstender LocalBus Ganda Sisi Kiri berukuran 1-wide khusus yang dirancang untuk Sistem Kontrol Terdistribusi (DCS) DeltaV™ M-series. Ini memungkinkan perluasan mulus dari backplane LocalBus ke sisi kiri pengontrol atau pembawa I/O, mendukung modul tambahan sambil menjaga komunikasi yang andal dan integritas daya di berbagai pembawa.
Modul ini sangat penting bagi para insinyur yang perlu memperluas instalasi DeltaV tanpa mengorbankan stabilitas sinyal atau redundansi sistem.
Fitur Utama
Kapabilitas LocalBus Arus Tinggi
Mendukung beban LocalBus penuh pada 12,6 VDC, 8 A, memastikan daya yang cukup untuk modul I/O hilir.
Jalur Komunikasi Redundan
Desain jalur ganda menjaga integritas sinyal di berbagai pembawa, mempertahankan transfer data berkecepatan tinggi antara pengontrol dan perangkat I/O.
Desain Keamanan Cold-Swap
Tidak dapat dimasukkan atau dilepaskan saat sistem dialiri daya, mencegah gangguan LocalBus atau korsleting.
Ketahanan Lingkungan
-
Suhu Operasional: -40°C hingga +70°C
-
Lapisan Konformal G3 untuk perlindungan terhadap gas korosif dan kontaminan udara
-
Ketahanan Guncangan: 10 g, gelombang setengah-sinus 11 md
-
Ketahanan Getaran: 1 mm puncak-ke-puncak (2–13,2 Hz) dan 0,7 g (13,2–150 Hz)
Tata Letak Kabinet Fleksibel
Memungkinkan penjembatan sinyal LocalBus antara rel DIN atau pembawa, memungkinkan penggunaan ruang kabinet yang optimal sambil mematuhi panjang interkoneksi total maksimum 6,5 meter.
Sertifikasi Area Berbahaya
Cocok untuk lingkungan Zona 2, ATEX II 3G, FM Kelas I Div 2, memberikan kepatuhan untuk persyaratan keselamatan industri.
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Nomor Model |
KJ4001X1-NB1 |
| Nomor Bagian |
12P3368X012 |
| Tegangan LocalBus |
12.6 VDC |
| Arus Maksimum |
8 A |
| Faktor Bentuk |
Modul Pembawa 1-Wide |
| Suhu Operasional |
-40°C hingga +70°C |
| Kelembaban Relatif |
5% hingga 95%, Non-kondensasi |
| Getaran |
1 mm puncak-ke-puncak (2–13.2 Hz), 0.7 g (13.2–150 Hz) |
| Guncangan |
10 g, setengah-sinus 11 md |
| Lapisan Konformal |
ISA-S71.04-1985 Kelas G3 |
| Sertifikasi Area Berbahaya |
ATEX II 3G, FM Kelas I Div 2, Zona 2 |
Panduan Penggunaan
Selalu pastikan bahwa panjang gabungan pembawa I/O dan ekstender LocalBus tidak melebihi 6,5 meter untuk mencegah degradasi sinyal atau penurunan tegangan. Daya harus dimatikan sebelum instalasi atau pelepasan, dan kabel interkoneksi harus disalurkan melalui saluran untuk keselamatan dan kepatuhan.
Aplikasi
Ideal untuk memperluas sistem DeltaV M-series di mana pembawa I/O atau pengontrol tambahan diperlukan di sisi kiri kabinet atau rel DIN. Menyediakan daya yang stabil dan komunikasi berkecepatan tinggi yang andal untuk aplikasi kontrol proses kimia, minyak & gas, dan manufaktur.
FAQ
T: Bisakah KJ4001X1-NB1 di-hot-swap?
J: Tidak, modul ini harus dipasang atau dilepas hanya ketika daya sistem dimatikan.
T: Berapa panjang ekstensi LocalBus maksimum?
J: Total panjang pembawa dan ekstender LocalBus yang saling terhubung tidak boleh melebihi 6,5 meter.
T: Apakah modul ini cocok untuk lingkungan berbahaya?
J: Ya, ini disertifikasi untuk ATEX Zona 2, FM Kelas I Div 2, dan standar area berbahaya lainnya.
T: Bisakah ini digunakan di sisi kanan tumpukan pembawa?
J: Tidak, KJ4001X1-NB1 dirancang khusus untuk ekstensi LocalBus sisi kiri.
