Keterangan
Deskripsi Produk
Gambaran Umum

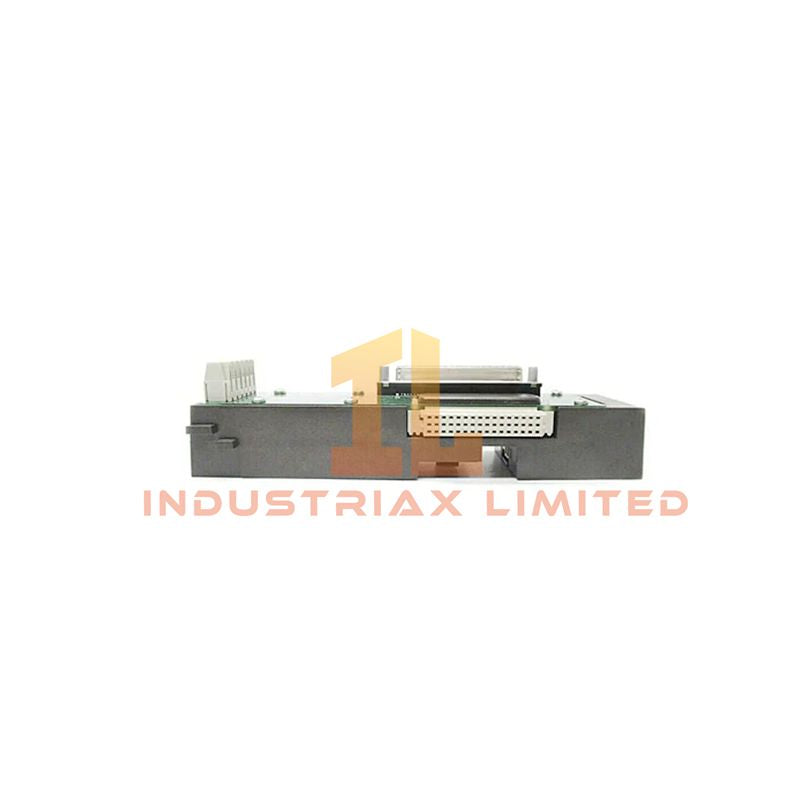

KJ4001X1-HB1 adalah pembawa bus I/O horizontal berkeandalan tinggi yang dirancang untuk DeltaV™ S-series DCS. Produk ini menyediakan tulang punggung struktural dan kelistrikan untuk memasang modul I/O DeltaV dan blok terminal, memungkinkan komunikasi tanpa hambatan dan distribusi daya yang konsisten di seluruh sistem. Dirancang untuk pemasangan rel DIN horizontal, pembawa ini menggabungkan konstruksi yang kokoh dengan desain ergonomis untuk pengkabelan yang disederhanakan dan ketahanan jangka panjang.
Fitur Utama
Komunikasi LocalBus Terintegrasi
Pembawa ini memiliki LocalBus redundan bawaan yang mempertahankan komunikasi berkecepatan tinggi dan andal antara pengontrol DeltaV dan setiap modul yang terpasang. Hal ini memastikan transfer sinyal latensi rendah dan integritas sistem.
Distribusi dan Redundansi Daya
KJ4001X1-HB1 menyediakan daya logika 12 VDC dan daya lapangan 24 VDC ke modul I/O yang terpasang. Produk ini mendukung konfigurasi daya redundan untuk mempertahankan operasi berkelanjutan jika terjadi kegagalan satu catu daya.
Ekspansi Modular
Beberapa pembawa dapat dihubungkan menggunakan kabel ekstensi LocalBus, memungkinkan sistem untuk menskala dari beberapa lusin hingga ribuan titik I/O dalam satu kabinet sambil mempertahankan komunikasi dan distribusi daya yang kuat.
Desain Kokoh dan Keandalan
Pembawa ini dilengkapi sistem penguncian mekanis untuk mencegah penyisipan modul yang salah, ketahanan getaran untuk lingkungan industri, dan lapisan konformal Kelas G3 untuk menahan kontaminan udara korosif.
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Kapasitas Slot |
8 slot modul I/O |
| Jenis Pemasangan |
Rel DIN horizontal (tipe-T) |
| Tegangan LocalBus |
12 VDC |
| Tegangan Daya Lapangan |
24 VDC |
| Arus Lapangan Maksimum |
8 A per pembawa |
| Suhu Operasi |
-40°C hingga 70°C (-40°F hingga 158°F) |
| Kelembaban Relatif |
5–95% non-kondensasi |
| Ketahanan Guncangan |
10 g, gelombang setengah-sinus 11 ms |
| Ketahanan Getaran |
1 mm puncak-ke-puncak (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
| Kontaminan Udara |
ISA-S71.04 Kelas G3 |
| Peringkat Area Berbahaya |
ATEX Zona 2 / Kelas 1 Div 2 |
| Dukungan Ekspansi |
Ekstensi LocalBus untuk konektivitas multi-pembawa |
| Pengardean |
Batang pengardean terintegrasi untuk kabel pelindung |
Pemasangan dan Pemeliharaan
Modul dan blok terminal dapat dipasang dengan mudah tanpa alat. Meskipun operasi hot-swappable didukung, pembawa tidak boleh dilepas atau dipasang dengan LocalBus atau sirkuit lapangan yang berenergi di area berbahaya. Pengkabelan antar-pembawa tidak boleh melebihi 6,5 meter, dan diperlukan saluran antara enklosur. Tidak ada suku cadang yang dapat diservis oleh pengguna; pembongkaran tidak diizinkan.
Aplikasi
-
Sistem DeltaV DCS yang membutuhkan konfigurasi I/O kepadatan tinggi
-
Penyebaran kabinet multi-modul dengan koneksi lapangan yang dapat diskalakan
-
Instalasi area berbahaya di fasilitas kimia, minyak, dan gas
-
Lingkungan industri dengan paparan getaran dan kontaminan korosif
FAQ
T: Dapatkah beberapa pembawa dihubungkan untuk memperluas I/O sistem?
J: Ya, dengan menggunakan kabel ekspansi LocalBus, beberapa pembawa KJ4001X1-HB1 dapat dihubungkan sambil mempertahankan komunikasi dan distribusi daya yang andal.
T: Apakah pembawa ini cocok untuk area berbahaya?
J: Ya, produk ini bersertifikat untuk lingkungan ATEX Zona 2 dan Kelas 1 Divisi 2.
T: Apakah pembawa ini memerlukan kalibrasi atau pemeliharaan?
J: Tidak diperlukan kalibrasi, dan unit ini tidak berisi suku cadang yang dapat diservis oleh pengguna.
T: Dapatkah saya melepas modul saat sistem menyala?
J: Modul dapat di-hot-swap di area tidak berbahaya, tetapi pembawa itu sendiri tidak boleh dilepas saat menyala di lokasi berbahaya.
