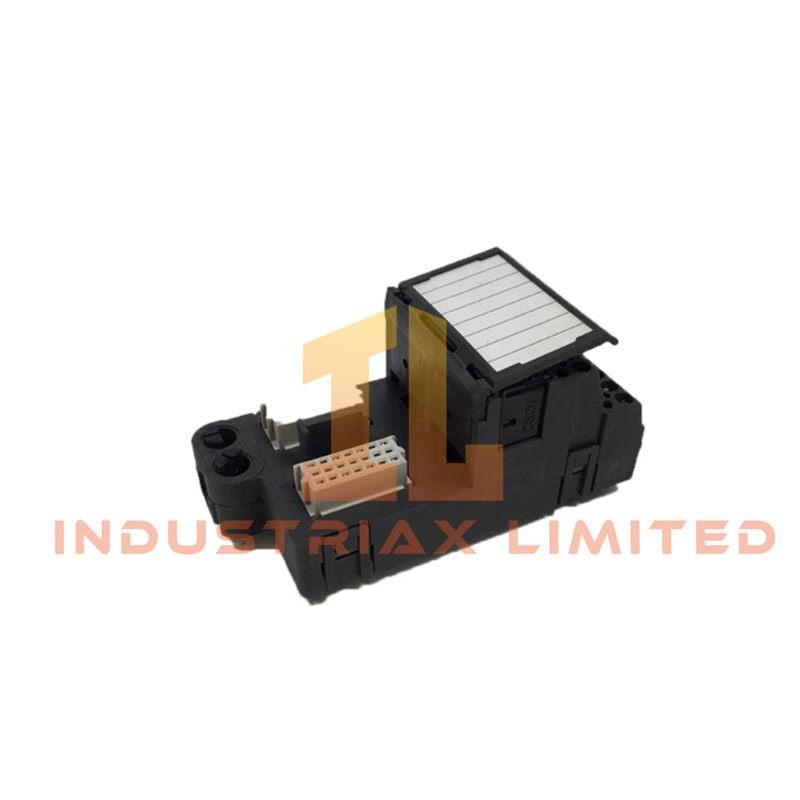

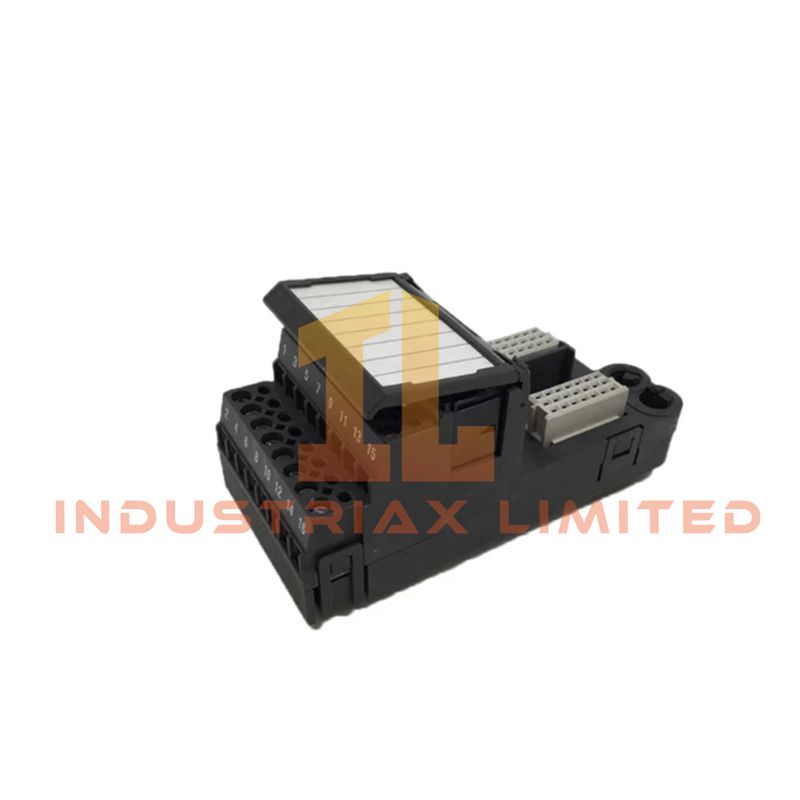

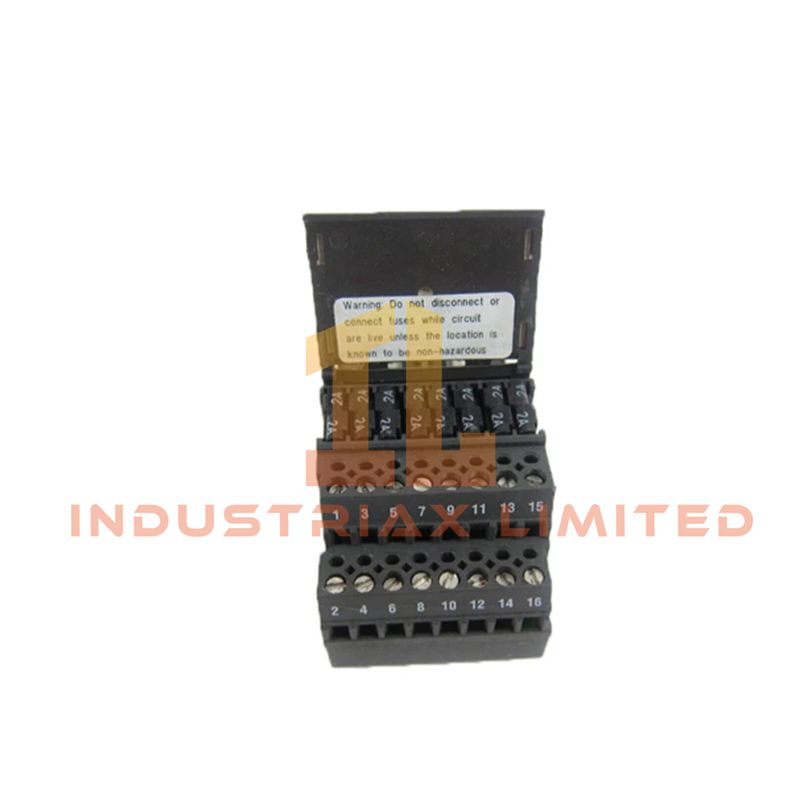

Emerson KJ4001X1-CB1 (12P0683X082) adalah Unit Terminasi Jarak Jauh (RTU) 8-saluran 24 VDC high-side berkinerja tinggi yang dirancang untuk integrasi dengan Sistem Kontrol Terdistribusi DeltaV™ M-series dan S-series. Ini berfungsi sebagai antarmuka yang andal antara kartu output digital dan perangkat lapangan seperti solenoida, relai, dan lampu indikator, menyederhanakan perkabelan dengan koneksi terminasi massal ke modul I/O.
Modul ini menekankan keandalan operasional dan efisiensi pemeliharaan, menampilkan saluran yang diberi sekring secara individual, arsitektur switching high-side, dan indikator diagnostik visual untuk meminimalkan waktu henti.
Fitur Utama
Arsitektur Switching High-Side
Memastikan setiap beban direferensikan ke ground saat tidak aktif, meningkatkan keamanan dan mencegah aktivasi yang tidak disengaja selama kegagalan.
Penyekringan Per-Saluran
Masing-masing dari 8 output mencakup sekring individual, mengisolasi kegagalan tanpa mempengaruhi saluran lain.
Diagnostik Visual
Indikator LED menunjukkan status saluran, dan indikator sekring menyediakan identifikasi segera sekring yang putus.
Instalasi Modular
Desain plug-and-play memungkinkan unit terminasi diganti tanpa mengganggu perkabelan pembawa I/O yang kompleks.
Ketahanan Kelas Industri
Dirancang untuk lingkungan yang keras dengan perlindungan lapisan konformal terhadap kelembaban dan bahan kimia, beroperasi antara –40°C hingga +70°C.
Kompatibilitas
Dioptimalkan untuk pembawa DeltaV M-series dan S-series, kompatibel dengan kartu output digital yang memerlukan switching high-side.
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Nomor Model |
KJ4001X1-CB1 |
| Nomor Bagian |
12P0683X082 |
| Saluran |
8 |
| Tegangan Nominal |
24 VDC |
| Arus Maksimum |
1.0 A per saluran |
| Daya Masukan |
250 VAC / 60 VDC, 1 A per saluran |
| Pemasangan |
Pembawa DeltaV M-series / S-series |
| Peringkat Lingkungan |
-40°C hingga +70°C, Guncangan 10 g / 11 ms, Getaran 1 mm puncak / 0.7 g 2–150 Hz |
| Ketahanan Kontaminan Udara |
ISA-S71.04 Kelas G3 |
| Sertifikasi Area Berbahaya |
ATEX, UL, FM Kelas 1 Div 2 |
Aplikasi
Ideal untuk minyak & gas, kimia, dan otomatisasi proses industri, KJ4001X1-CB1 cocok untuk aktuasi solenoida, kontrol relai, dan pemantauan indikator di mana keandalan tinggi dan diagnostik yang jelas sangat penting.
Perbandingan dengan Seri BA2
Meskipun mirip dengan seri BA2, CB1 mengintegrasikan komponen internal yang diperbarui dan peringkat sekring spesifik yang disesuaikan dengan kartu output digital DeltaV yang lebih baru. Teknisi harus memverifikasi persyaratan beban perangkat lapangan terhadap peringkat sekring sebelum penggantian.
FAQ
Bisakah unit ini diganti saat sistem dihidupkan?
Tidak, ini hanya boleh dipasang atau dilepas saat daya sistem mati.
Apakah modul ini memerlukan kalibrasi?
Tidak diperlukan kalibrasi, dan unit ini tidak mengandung bagian yang dapat diservis pengguna.
Berapa arus maksimum per saluran?
Setiap saluran mendukung hingga 1.0 A, tergantung pada sekring yang terpasang.
