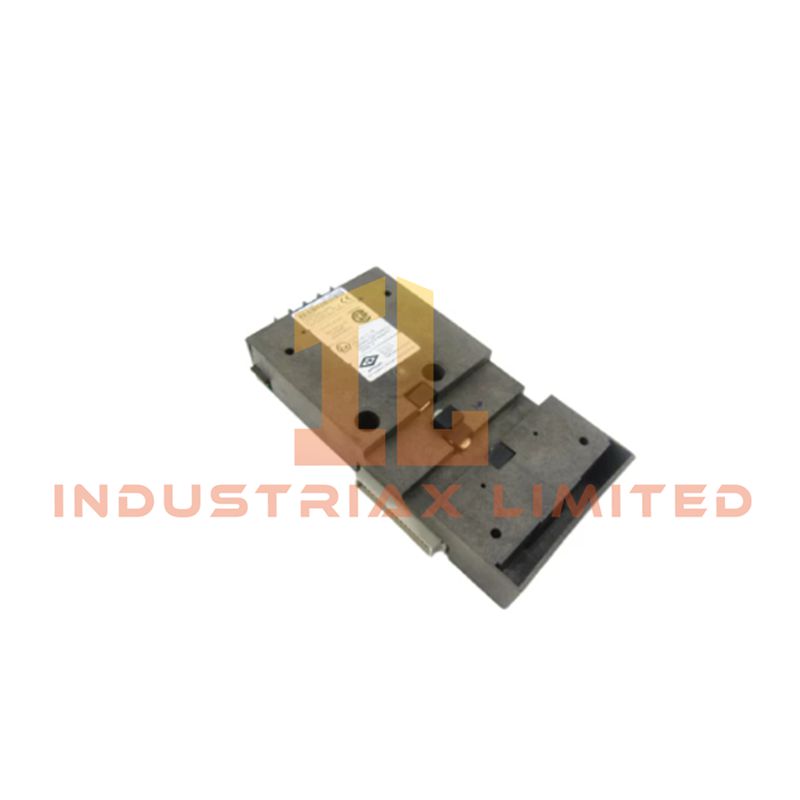

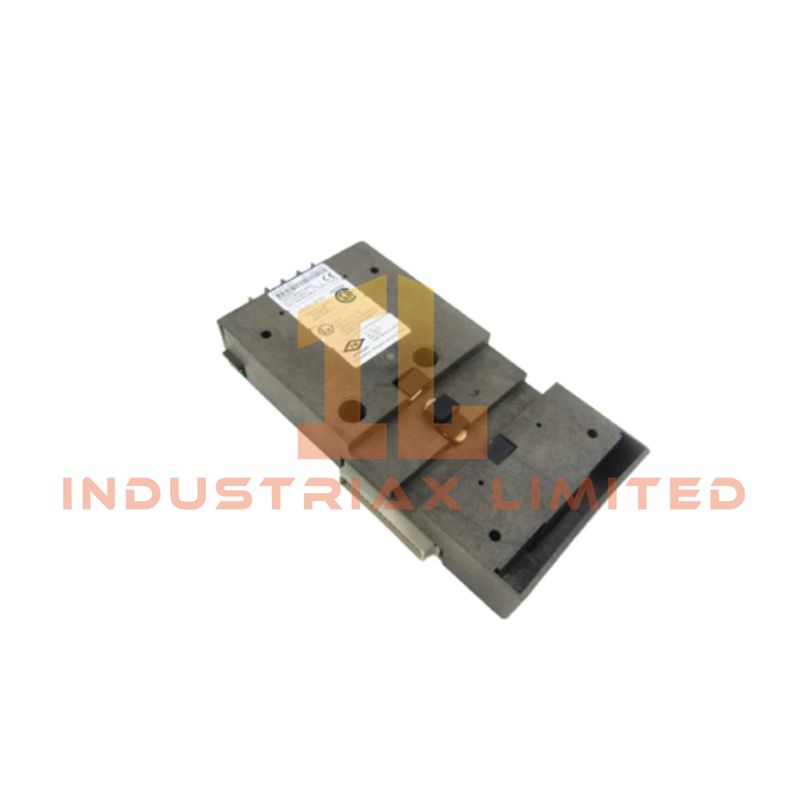

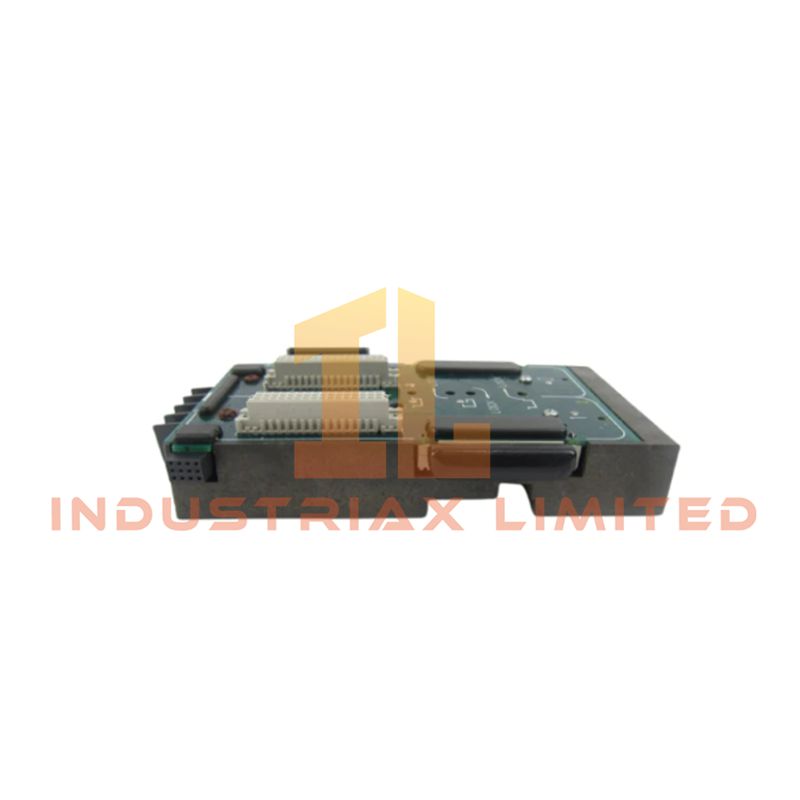

Emerson KJ4001X1-BA3 (12P0547X092) adalah unit terminasi jarak jauh (RTU) 8-saluran, 24 VDC high-side yang dirancang untuk integrasi tanpa batas dengan Sistem Kontrol Terdistribusi DeltaV™ Emerson. Ini menyediakan antarmuka yang aman antara modul output digital dan perangkat lapangan, memastikan transmisi sinyal yang andal dan perlindungan di lingkungan industri yang kompleks.
Dirancang untuk penggunaan industri yang tangguh, KJ4001X1-BA3 menggabungkan sekring saluran individual, LED diagnostik terintegrasi, dan switching high-side untuk meningkatkan keselamatan operasional. Jejaknya yang ringkas dan desain modularnya memungkinkan pemasangan yang mudah pada carrier DeltaV M-series dan S-series.
Fitur Utama
Perlindungan Saluran Lanjutan
Setiap dari 8 saluran memiliki sekring khusus, mengisolasi gangguan ke output yang terpengaruh dan mencegah gangguan pada sirkuit yang tersisa.
Arsitektur Switching High-Side
Mengontrol jalur catu daya positif ke perangkat lapangan, mengurangi risiko energi yang tidak disengaja dan meningkatkan keamanan dalam kondisi gangguan yang dibumikan.
Diagnostik Visual
Dilengkapi dengan indikator status saluran dan LED sekring putus, memungkinkan identifikasi kegagalan dengan cepat tanpa peralatan uji khusus.
Desain Industri Tahan Lama
-
Suhu Operasi: -40°C hingga +70°C
-
Lapisan Konformal G3 untuk ketahanan terhadap kelembaban, udara garam, dan gas korosif
-
Ketahanan Getaran: 1 mm puncak-ke-puncak (5–16 Hz) dan 0,5 G (16–150 Hz)
-
Ketahanan Guncangan: 10 G, gelombang sinus 11 ms
Pemasangan yang Disederhanakan
Kabel terminasi massal yang sudah disambungkan ke modul I/O DeltaV, meminimalkan kesalahan pengkabelan dan mengurangi waktu commissioning.
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Nomor Model |
KJ4001X1-BA3 |
| Nomor Bagian |
12P0547X092 |
| Jumlah Saluran |
8 saluran independen |
| Tegangan Nominal |
24 VDC |
| Arus Maksimum |
8 A per saluran |
| Tegangan Operasi Maksimum |
30 VDC |
| Jenis Switching |
High-Side (Sumber) |
| Penyekringan |
Individual per saluran |
| Indikator |
LED status saluran, LED sekring putus |
| Pemasangan |
Carrier DeltaV M-series atau S-series |
| Kisaran Suhu |
-40°C hingga +70°C |
| Lapisan Konformal |
G3 (ISA-S71.04-1985) |
| Ketahanan Getaran |
1 mm (5–16 Hz), 0,5 G (16–150 Hz) |
| Ketahanan Guncangan |
10 G, gelombang sinus 11 ms |
| Berat |
0,2 kg |
| Dimensi |
13,0 cm × 1,9 cm × 19,1 cm |
| Peringkat Area Berbahaya |
ATEX, UL, FM Kelas 1 Div 2 |
| Status |
Dihentikan oleh pabrikan |
Aplikasi
Ideal untuk mengendalikan solenoid, relai, dan aktuator lapangan lainnya dalam otomatisasi proses, KJ4001X1-BA3 mendukung switching yang aman dan terisolasi di lingkungan kimia, minyak dan gas, dan manufaktur.
FAQ
T: Apakah KJ4001X1-BA3 kompatibel dengan modul DeltaV yang lebih lama?
J: Ya, ia mempertahankan kompatibilitas mundur dengan sebagian besar sistem DeltaV, asalkan arus perangkat lapangan tidak melebihi peringkat sekring.
T: Dapatkah unit menangani 8 A per saluran secara terus-menerus?
J: Ya, tetapi tidak boleh melebihi tegangan operasi maksimum terukur 30 VDC.
T: Apa yang terjadi jika salah satu saluran mengalami korsleting?
J: Sekring saluran yang terpengaruh akan putus, mengisolasi gangguan sementara saluran yang tersisa terus beroperasi.
T: Bisakah unit ini digunakan di area berbahaya?
J: Ya, ia memiliki peringkat untuk lingkungan ATEX, UL, dan FM Kelas 1 Div 2.
