Keterangan
Ringkasan

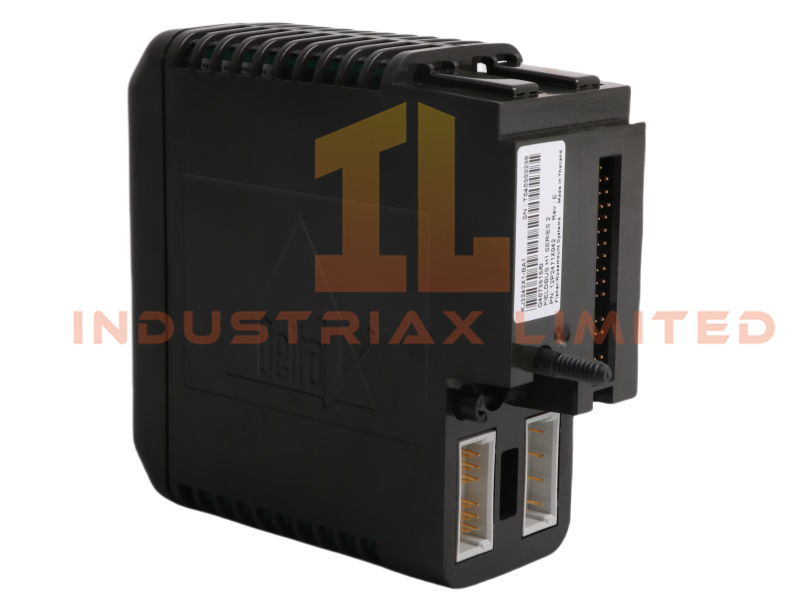

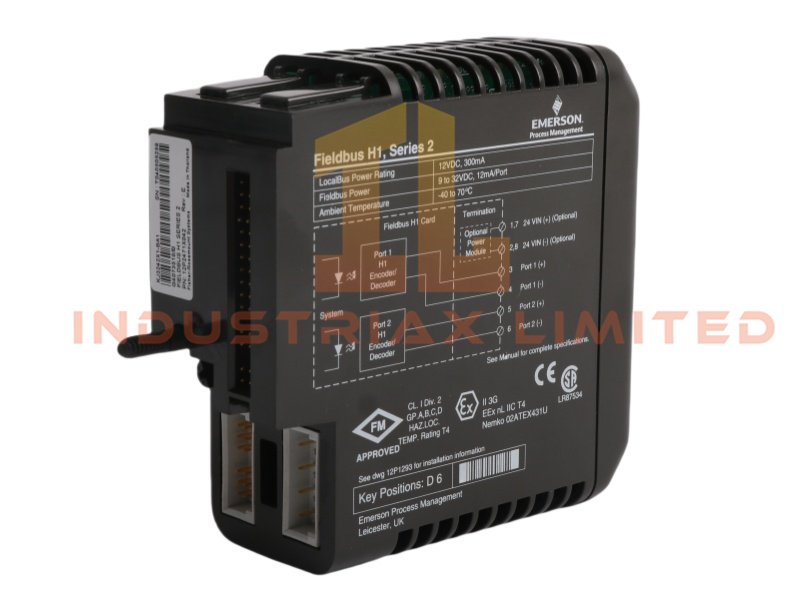

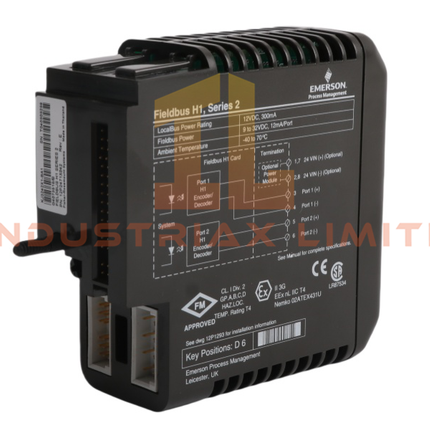

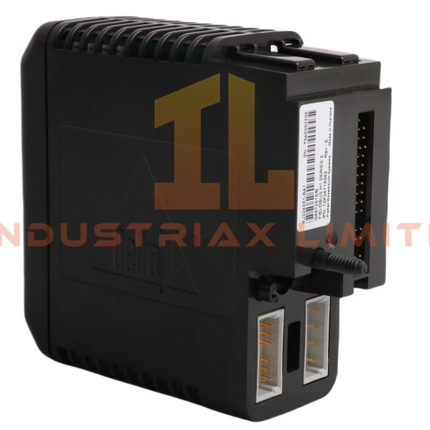

Kartu Fieldbus H1 KJ3242X1‑BA1 (12P2471X042) adalah modul antarmuka komunikasi yang dirancang untuk subsistem I/O DeltaV M‑Series dari Emerson. Modul ini menyediakan tautan FOUNDATION™ Fieldbus H1 yang andal untuk menghubungkan perangkat lapangan pintar ke arsitektur kontrol DeltaV. Dirancang untuk kinerja yang tangguh di lingkungan industri yang menuntut, modul ini memberikan daya fieldbus yang stabil, komunikasi yang aman, dan kepatuhan terhadap standar keselamatan dan lingkungan yang ketat.
Fitur Utama
-
Antarmuka komunikasi FOUNDATION™ Fieldbus H1
-
Menyediakan daya fieldbus terisolasi untuk perangkat yang terhubung.
-
Sistem penguncian putar untuk mencegah pemasangan yang salah.
-
Dirancang untuk instalasi berbahaya dan tidak mudah terbakar.
-
Daya tahan tinggi terhadap guncangan, getaran, dan kontaminan udara.
-
Integrasi tanpa batas dengan pembawa I/O DeltaV M-Series
Spesifikasi Teknis
Karakteristik Listrik
| Parameter |
Spesifikasi |
| Nomor Model |
KJ3242X1‑BA1 (12P2471X042)
|
| Jenis Modul |
Kartu komunikasi Fieldbus H1 |
| Tenaga Bus Lokal |
12 VDC, kira-kira 300 mA |
| Output Daya Fieldbus |
9–32 VDC, 12 mA per port |
| Posisi Kunci |
Penguncian putar D6 |
| Persyaratan Keselamatan |
Sirkuit lapangan harus dimatikan sebelum perawatan. |
Peringkat Lingkungan
| Parameter |
Spesifikasi |
| Suhu Operasional |
−40°C hingga +70°C |
| Suhu Penyimpanan |
−40°C hingga +85°C |
| Kelembaban |
Kelembapan relatif 5–95%, tidak mengembun |
| Terkejut |
10 g, 11 ms |
| Getaran |
1 mm p-p (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
| Ketahanan terhadap Kontaminan |
ISA‑S71.04 Kelas G3 |
| Peringkat Perlindungan |
IP20 |
Data Mekanik
| Parameter |
Spesifikasi |
| Ukuran |
4,2 × 12,5 × 10,4 cm |
| Berat |
0,1 kg |
| Pemasangan |
Basis pembawa DeltaV M-Series |
| Negara Asal |
Amerika Serikat |
Logistik
| Parameter |
Spesifikasi |
| Kondisi |
Baru |
| Tersedianya |
Tersedia |
| MOQ |
1 |
| Kode HS |
Nomor telepon 8537101190 |
Deskripsi Fungsional
Kartu Fieldbus H1 KJ3242X1‑BA1 (12P2471X042) menyediakan tulang punggung komunikasi yang stabil untuk perangkat Fieldbus FOUNDATION™ dalam sistem kontrol DeltaV. Kartu ini memasok daya fieldbus terisolasi ke instrumen yang terhubung sambil mempertahankan perlindungan listrik yang ketat untuk memastikan pengoperasian yang aman di lingkungan berbahaya atau non-insentif.
Desain modul yang kokoh memungkinkan modul ini tahan terhadap suhu ekstrem, guncangan mekanis, dan getaran, sehingga cocok untuk instalasi di sektor minyak dan gas, pengolahan kimia, dan sektor industri berat lainnya. Mekanisme penguncian putarnya mencegah pemasangan modul yang tidak sesuai, memastikan integritas sistem dan mengurangi risiko kesalahan pengkabelan.
Sebelum pemasangan atau pelepasan, semua kabel lapangan harus dimatikan sepenuhnya, terutama di lokasi dengan keterbatasan energi atau lokasi berbahaya. Modul ini mendukung integrasi DeltaV penuh, memungkinkan diagnostik, konfigurasi perangkat, dan manajemen jaringan melalui rangkaian perangkat lunak DeltaV.
Skenario Aplikasi
-
Jaringan perangkat FOUNDATION™ Fieldbus H1
-
Sistem kendali terdistribusi yang memerlukan integrasi perangkat pintar.
-
Lingkungan otomatisasi proses area berbahaya
-
Fasilitas minyak & gas, petrokimia, dan penyulingan.
-
Proyek modernisasi atau perluasan DeltaV M-Series
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah modul ini menyediakan daya fieldbus? J: Ya. Modul ini memasok daya 9–32 VDC pada 12 mA per port untuk perangkat H1 yang terhubung.
T: Dapatkah modul dilepas saat masih teraliri listrik? J: Tidak. Semua sirkuit lapangan harus dimatikan sebelum dilepas atau dipasang.
T: Apakah modul ini cocok untuk area berbahaya? J: Ya. Modul ini mendukung pemasangan di lokasi yang tidak rawan kebakaran jika prosedur keselamatan yang tepat diikuti.
