Deskripsi Produk
Gambaran Umum

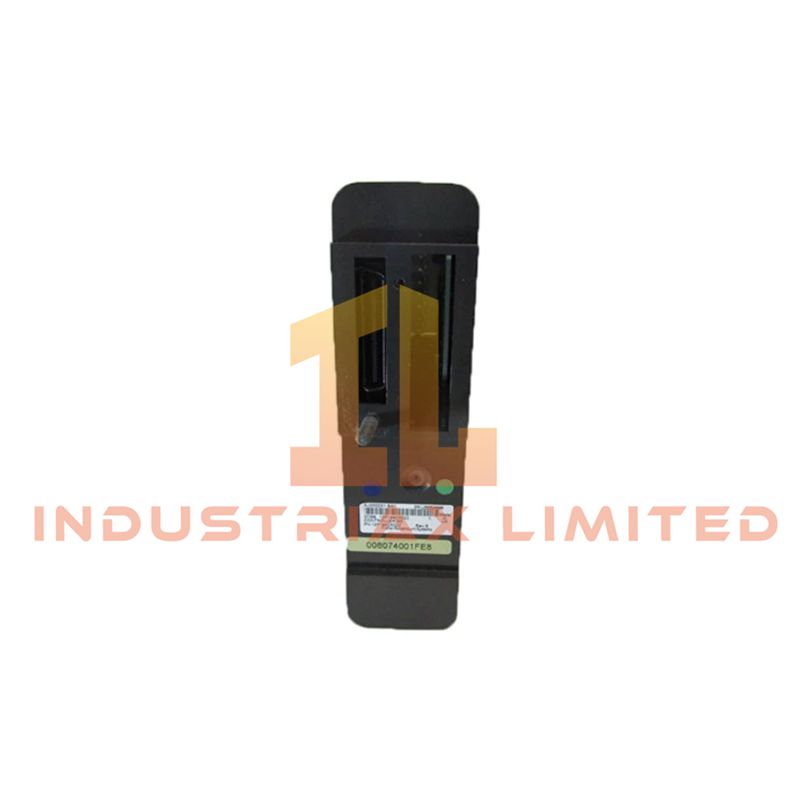

KJ3222X1-BA1 dari Emerson adalah kartu input analog 8-saluran untuk sinyal HART 4-20mA, yang dirancang untuk DeltaV™ Distributed Control System (DCS). Ini berfungsi sebagai blok terminasi I/O Vertical Plus, yang menghubungkan instrumentasi lapangan ke pengontrol sistem. Modul ini memastikan penangkapan sinyal yang akurat dari sensor dan transduser sekaligus menjaga kepatuhan penuh terhadap standar keamanan intrinsik untuk area berbahaya.
Fitur Utama
Sertifikasi Area Berbahaya: Bersertifikat untuk operasi Zona 2 dengan persetujuan termasuk II 3 G Ex nA [ic] IC Gc, II 3 G Ex nA [nL] IIC Gc, FM13ATEX0034U, dan IECEx FMG 13.0015U.
Integritas Sinyal Tinggi: Dirancang untuk mengurangi kebisingan listrik dan mempertahankan pengukuran yang tepat dari loop HART 4-20mA.
Desain Modular yang Dapat Diganti Panas: Mendukung pelepasan atau penggantian tanpa mengganggu pengkabelan lapangan, meminimalkan waktu henti sistem.
Kinerja Industri yang Kuat: Beroperasi dengan andal dalam suhu ekstrem (-40°C hingga +70°C), getaran, guncangan, dan paparan kontaminan udara (ISA-S71.04 Kelas G3).
Kepadatan Terminal yang Efisien: Arsitektur Vertical Plus memaksimalkan kepadatan koneksi, menghemat ruang kabinet sambil mendukung beberapa saluran I/O.
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Tipe Modul |
Kartu Input Analog 8-Saluran (HART 4-20mA) |
| Kompatibilitas Sistem |
Emerson DeltaV Seri M / Seri S |
| Daya Bus Lokal |
12 VDC pada 150 mA |
| Daya Lapangan Bus |
24 VDC pada 300 mA |
| Peringkat Input Lapangan |
24 VDC pada 30 mA per saluran |
| Suhu Operasional |
-40°C hingga +70°C |
| Ketahanan Guncangan |
10 g, gelombang setengah-sinus, 11 ms |
| Ketahanan Getaran |
1 mm puncak-ke-puncak (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
| Kelembaban Relatif |
5%–95% non-kondensasi |
| Kontaminan Udara |
Kelas G3 (ISA-S71.04-1985) |
| Kunci Blok Terminal |
A1 |
| Pemasangan |
Kompatibel dengan pembawa I/O 2-lebar atau 8-lebar |
| Isolasi |
Isolasi galvanik antara saluran (tergantung jenis modul) |
Aplikasi
-
Pemantauan dan kontrol perangkat lapangan 4-20mA di lingkungan DeltaV DCS
-
Integrasi dengan sensor proses dan instrumentasi berkemampuan HART
-
Instalasi area berbahaya yang memerlukan komponen bersertifikasi Zona 2
-
Kabinet I/O kepadatan tinggi yang efisiensi ruangnya sangat penting
FAQ
T: Bisakah modul dipasang atau dilepas saat bertenaga?
J: Tidak. Daya sistem dan lapangan harus dilepas sebelum pemasangan atau pelepasan. Ikuti instruksi keselamatan untuk area berbahaya.
T: Jenis sinyal lapangan apa yang didukungnya?
J: Mendukung loop analog 4-20mA, komunikasi HART, dan input sensor dengan energi terbatas.
T: Bagaimana cara mencegah ketidaksejajaran selama instalasi?
J: Sistem kunci putar memastikan blok terminal cocok dengan kartu I/O.
T: Apakah cocok untuk lingkungan industri yang keras?
J: Ya, ia tahan terhadap getaran tinggi, rentang suhu ekstrem, dan kontaminan udara.
T: Bagaimana perbandingannya dengan KJ3221X1-BA1?
J: KJ3222X1-BA1 menambahkan dukungan HART untuk diagnostik lapangan dan pemrosesan input analog yang tepat, sambil mempertahankan desain modular Vertical Plus yang sama
