Keterangan
Ringkasan

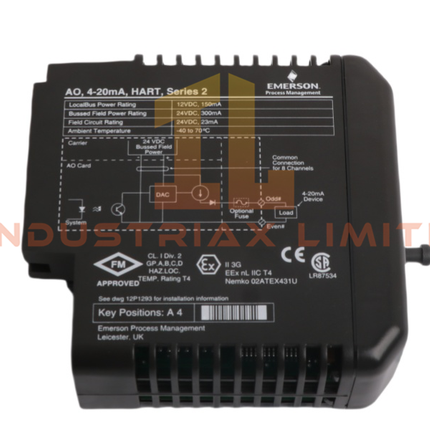

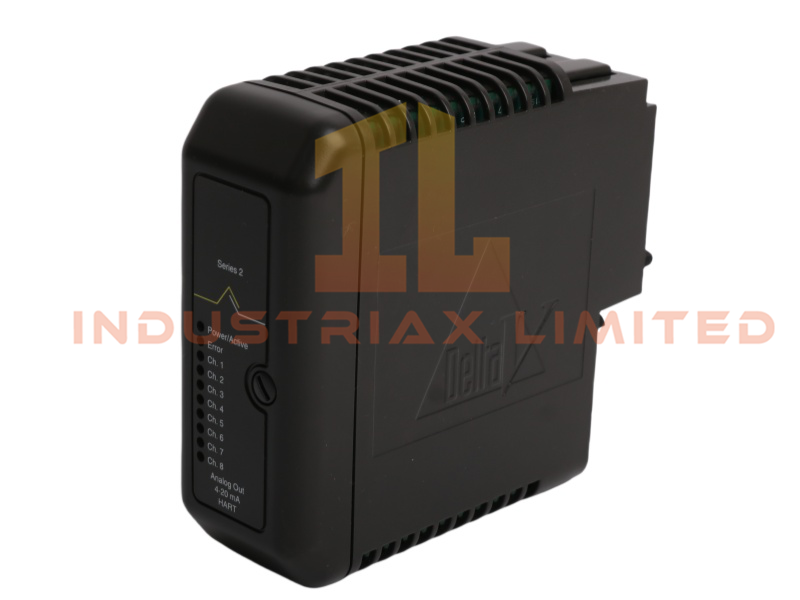

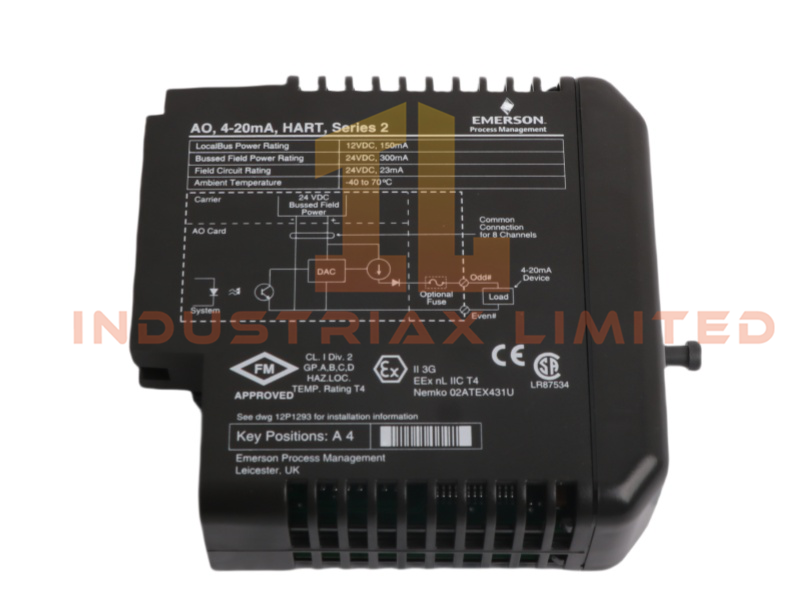

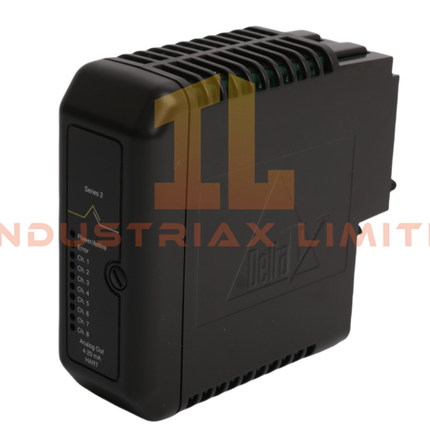

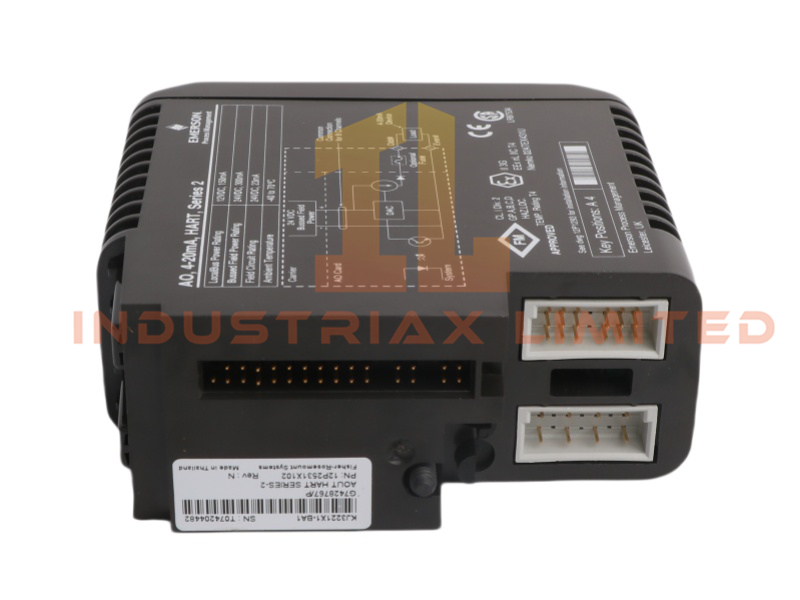

KJ3221X1‑BK1 (12P4704X032) SE4005S2B1 adalah modul keluaran analog 8 saluran yang dirancang untuk sistem seri M DeltaV, menyediakan kontrol loop arus 4–20 mA yang presisi dengan kemampuan komunikasi HART penuh. Dirancang untuk pembangkitan sinyal dengan akurasi tinggi dan kinerja yang stabil, modul ini mendukung berbagai aktuator lapangan dan perangkat pintar yang digunakan dalam otomatisasi proses tingkat lanjut.
Fitur Utama
-
Delapan saluran keluaran analog dengan komunikasi HART.
-
Output standar 4–20 mA dengan rentang yang dapat dikonfigurasi.
-
Kemampuan resistansi beban dari 300 hingga 1100 Ω
-
Output dengan akurasi tinggi dan pergeseran suhu rendah.
-
Diagnostik terintegrasi untuk deteksi dini kerusakan.
-
Integrasi tanpa batas dengan pembawa I/O DeltaV seri M.
-
Cocok untuk lingkungan industri yang menuntut.
Spesifikasi Teknis
Karakteristik Listrik
| Parameter |
Spesifikasi |
| Saluran Keluaran |
8 output analog |
| Sinyal Keluaran |
Arus searah 4–20 mA |
| Ketahanan Beban |
300–1100 Ω |
| Resolusi |
15-bit (termasuk tanda) |
| Ketepatan |
±0,1% dari rentang pada suhu 25°C |
| Pergeseran Suhu |
±0,02% dari rentang per °C |
| Dukungan HART |
Ya, lapisan komunikasi digital penuh. |
| Isolasi |
Isolasi saluran ke bus sesuai standar DeltaV |
Peringkat Lingkungan
| Parameter |
Spesifikasi |
| Suhu Operasional |
−40°C hingga +70°C |
| Suhu Penyimpanan |
−40°C hingga +85°C |
| Kelembaban |
Kelembapan relatif 5–95%, tidak mengembun |
| Ketahanan terhadap Kontaminan |
ISA‑S71.04 G3 |
| Terkejut |
10 g, 11 ms |
| Getaran |
Memenuhi kriteria getaran DeltaV seri M. |
Data Mekanik
| Parameter |
Spesifikasi |
| Ukuran |
4,2 × 12,5 × 10,4 cm |
| Berat |
0,2 kg |
| Blok Terminal |
Dapat dilepas, mendukung kabel 12–22 AWG. |
| Pemasangan |
Basis pembawa seri DeltaV M |
| Negara Asal |
Amerika Serikat |
Logistik
| Parameter |
Spesifikasi |
| Kondisi |
Baru |
| Tersedianya |
Tersedia |
| MOQ |
1 |
| Kode HS |
Nomor telepon 8537101190 |
Deskripsi Fungsional
Modul KJ3221X1‑BK1 (12P4704X032) SE4005S2B1 menyediakan delapan saluran keluaran analog presisi tinggi untuk mengontrol katup, aktuator, dan perangkat lapangan lainnya yang membutuhkan sinyal 4–20 mA yang stabil. Kemampuan HART-nya memungkinkan komunikasi digital dua arah untuk konfigurasi, diagnostik, dan pemantauan perangkat tanpa mengganggu keluaran analog.
Dengan resolusi 15-bit dan akurasi rentang ±0,1%, modul ini memastikan pembangkitan sinyal yang halus dan akurat, mendukung kontrol proses yang ketat dan respons cepat terhadap perubahan sistem. Pergeseran suhu yang rendah di seluruh rentang suhu industri meningkatkan keandalan di lingkungan operasi yang keras.
Diagnostik terintegrasi modul ini membantu mendeteksi masalah pengkabelan, kerusakan perangkat, dan kondisi operasi abnormal sejak dini, mengurangi waktu henti dan meningkatkan stabilitas sistem. Blok terminal yang dapat dilepas menyederhanakan pemasangan dan pemeliharaan, sementara kompatibilitas penuh dengan perangkat lunak DeltaV memastikan konfigurasi dan pemantauan yang efisien.
Skenario Aplikasi
-
Pengendalian katup dan aktuator dalam industri proses
-
Komunikasi dan diagnostik perangkat yang mendukung HART
-
Output analog presisi untuk loop kontrol berbasis DCS
-
Fasilitas kimia, penyulingan, dan pembangkit listrik
-
Instalasi lingkungan ekstrem yang membutuhkan kinerja keluaran yang stabil.
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah modul ini mendukung HART passthrough untuk konfigurasi perangkat? J: Ya. Modul ini mendukung komunikasi HART penuh untuk pengaturan perangkat, diagnostik, dan pemantauan.
T: Berapa resistansi beban maksimum yang didukung? J: Modul ini mendukung beban antara 300 dan 1100 Ω, cocok untuk sebagian besar aktuator lapangan.
T: Dapatkah modul ini digunakan dalam arsitektur DeltaV redundan? J: Ya. Modul ini kompatibel dengan konfigurasi operator redundan bila dipasangkan dengan perangkat keras yang sesuai.
