Deskripsi Produk
Gambaran Umum

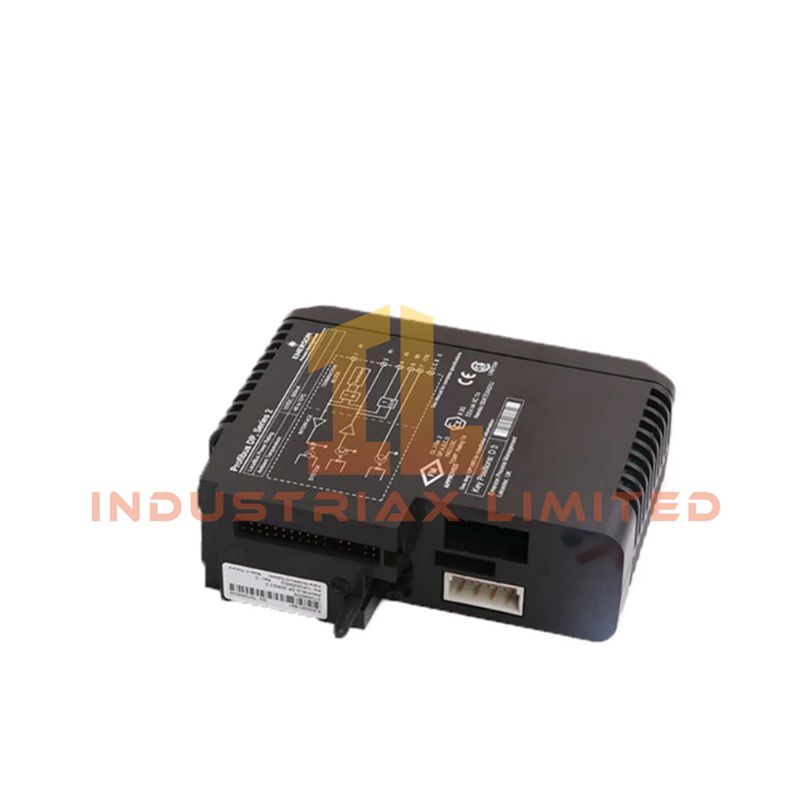

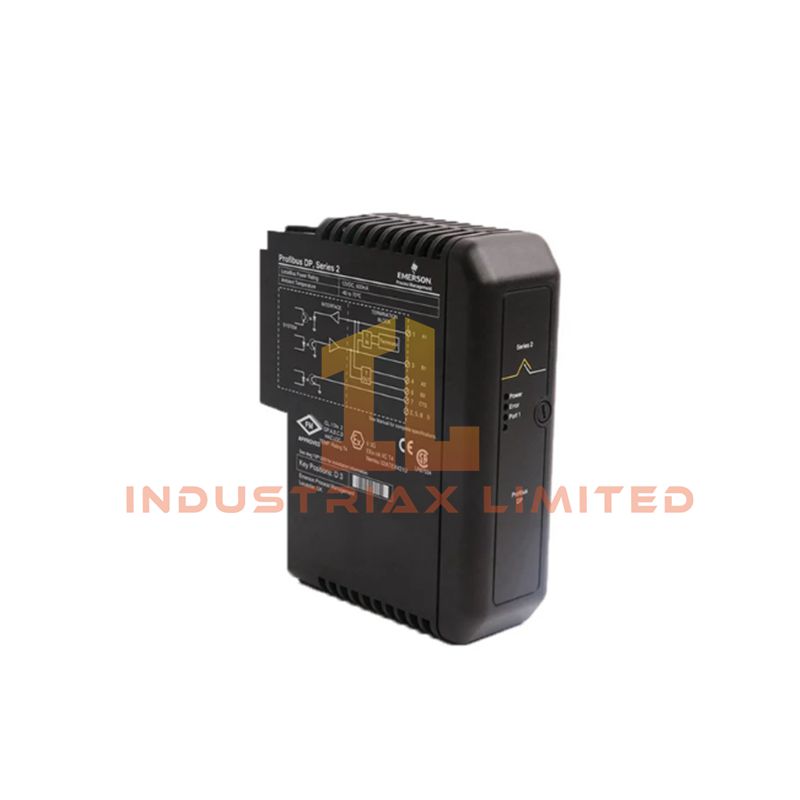

Emerson KJ3208X1-BA2 adalah modul Discrete Input (DI) 32-saluran dari S-Series, yang dirancang untuk Sistem Kontrol Terdistribusi DeltaV™. Modul berkepadatan tinggi ini memantau status ON/OFF perangkat lapangan seperti sakelar batas, tombol tekan, dan kontak relai. Desainnya yang ringkas memungkinkan instalasi I/O yang padat sambil mempertahankan integritas dan keandalan sinyal yang kuat.
Fitur Utama
-
Pemantauan Kepadatan Tinggi: Menyediakan 32 saluran input diskrit per modul, memungkinkan hingga 256 titik per carrier 8-lebar.
-
Deteksi Kontak Kering: Mendukung penginderaan kontak kering 24V DC untuk deteksi akurat status sakelar lapangan.
-
Penyaringan Sinyal Lanjutan: Penyaringan debounce yang dapat dikonfigurasi perangkat lunak mencegah pemicu palsu dari kebisingan mekanis.
-
Urutan Peristiwa (SOE): Perubahan input dengan stempel waktu memungkinkan analisis peristiwa yang terperinci untuk pemecahan masalah dan optimasi proses.
-
Diagnostik & Keandalan: LED tingkat saluran menunjukkan status waktu nyata. Diagnostik internal terus memverifikasi kesehatan modul.
-
Tangguh dan Dapat Ditukar Panas: Beroperasi dari -40°C hingga 70°C, dengan pelapisan konformal Kelas G3 untuk lingkungan yang keras, dan dapat diganti tanpa mematikan carrier.
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Nomor Model |
KJ3208X1-BA2 |
| Tipe Modul |
Discrete Input (DI) |
| Jumlah Saluran |
32 |
| Tipe Input |
24V DC Kontak Kering |
| Ambang Deteksi |
ON > 2 mA, OFF < 0.25 mA |
| Daya LocalBus |
12 VDC @ 150 mA |
| Sirkuit Lapangan |
60 VDC maks, 1 A per saluran |
| Isolasi |
Lapangan-ke-sistem 1500 V AC |
| Suhu Operasi |
-40 hingga 70 °C (-40 hingga 158 °F) |
| Guncangan |
10 g setengah-sinus, 11 ms |
| Getaran |
1 mm P–P 2–13.2 Hz; 0.7 g 13.2–150 Hz |
| Kontaminan Udara |
ISA-S71.04 Kelas G3 |
| Kelembaban Relatif |
5–95% Non-Kondensasi |
| Kunci Blok Terminal |
B5 |
| Pemasangan |
S-Series I/O Carrier |
| Pemeliharaan |
Tidak ada bagian yang dapat diservis pengguna; kalibrasi tidak diperlukan |
Aplikasi
-
Memantau kontak bantu starter motor.
-
Mendeteksi posisi katup (terbuka/tertutup) melalui sakelar batas.
-
Menangkap status tombol tekan panel dan sakelar pemilih.
-
Mengintegrasikan sinyal dari sistem kontrol atau keselamatan pihak ketiga, seperti panel HVAC atau Kebakaran & Gas.
Catatan Instalasi
-
Lepaskan semua daya lapangan sebelum memasukkan atau melepas modul.
-
Sirkuit lapangan non-percikan harus di-de-energized sebelum ditangani.
-
Sistem penguncian putar memastikan penyelarasan yang benar dengan kartu I/O yang sesuai.
-
Untuk instalasi area berbahaya Zona 2, ikuti pedoman instalasi DeltaV™ CHARM I/O.
FAQ
T: Dapatkah modul ini digunakan dalam kabinet kontrol berdensitas tinggi?
J: Ya, desain 32-salurannya memungkinkan instalasi yang ringkas dan hemat ruang dengan hingga 256 titik per carrier.
T: Apakah KJ3208X1-BA2 dapat ditukar panas?
J: Ya, dapat diganti tanpa mematikan modul yang berdekatan.
T: Apakah modul ini memerlukan kalibrasi?
J: Tidak diperlukan kalibrasi; ini telah diatur pabrik dan bebas perawatan.
