Keterangan
Ringkasan

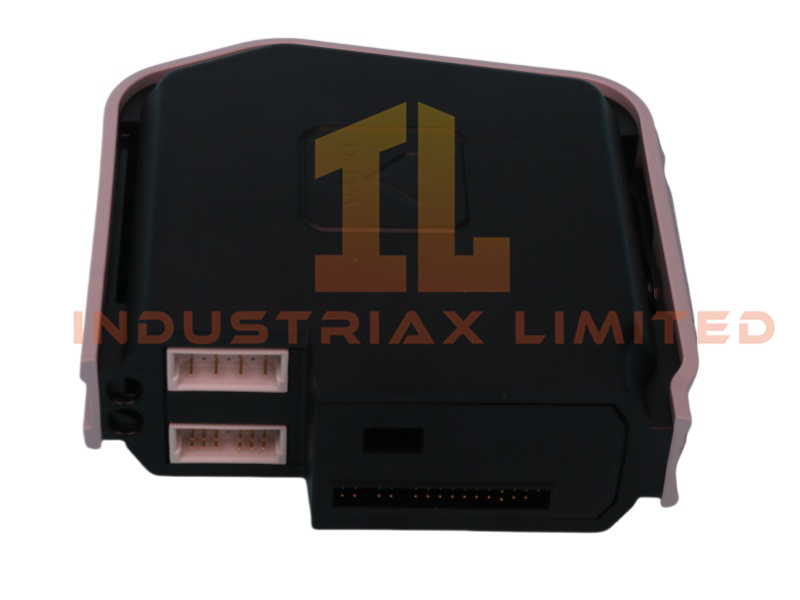

KJ3206X1‑BK1 (12P4696X032) adalah modul output digital high-side 16 saluran yang dirancang untuk subsistem I/O DeltaV M-Series dari Emerson. Dirancang untuk kontrol output 24 VDC yang presisi, modul ini menyediakan aktuasi yang andal untuk solenoida, relai, indikator, dan perangkat lapangan diskrit lainnya di lingkungan otomatisasi industri yang menuntut. Konstruksinya yang kokoh, rentang suhu operasi yang luas, dan kepatuhan terhadap standar lingkungan yang ketat membuatnya cocok untuk operasi berkelanjutan dalam kondisi proses yang keras.
Fitur Utama
-
Enam belas saluran keluaran digital 24 VDC sisi tinggi
-
Mendukung distribusi daya lapangan 24 VDC
-
Konsumsi daya bus lokal 12 VDC sekitar 150 mA.
-
Setiap saluran dirancang untuk tegangan keluaran 24 VDC, 100 mA.
-
Dirancang untuk operator DeltaV M-Series dengan posisi penguncian B4
-
Kinerja lingkungan yang tangguh untuk instalasi industri
-
Desain ringkas untuk kabinet kontrol berdensitas tinggi
Spesifikasi Teknis
Karakteristik Listrik
| Parameter |
Spesifikasi |
| Nomor Model |
KJ3206X1‑BK1 (12P4696X032)
|
| Saluran Keluaran |
16 output digital high-side |
| Kekuatan Lapangan |
24 VDC, 3,2 A per kartu (dihubungkan ke bus) |
| Peringkat Keluaran Saluran |
24 VDC, 100 mA |
| Tenaga Bus Lokal |
12 VDC, kira-kira 150 mA |
| Jenis Keluaran |
Sumber pengadaan sisi tinggi |
| Posisi Kunci |
B4 |
Peringkat Lingkungan
| Parameter |
Spesifikasi |
| Suhu Operasional |
−40°C hingga +70°C |
| Suhu Penyimpanan |
−40°C hingga +85°C |
| Kelembaban |
Kelembapan relatif 5–95%, tidak mengembun |
| Terkejut |
10 g, 11 ms (½ gelombang sinus) |
| Getaran |
1 mm p-p (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
| Ketahanan terhadap Kontaminan |
ISA‑S71.04 Kelas G3 |
Data Mekanik
| Parameter |
Spesifikasi |
| Ukuran |
2,5 × 11 × 24 cm |
| Berat |
0,38 kg |
| Pemasangan |
Basis pembawa DeltaV M-Series |
| Negara Asal |
Amerika Serikat |
Logistik
| Parameter |
Spesifikasi |
| Kondisi |
Baru |
| Tersedianya |
Tersedia |
| MOQ |
1 |
| Kode HS |
Nomor telepon 8537101190 |
Deskripsi Fungsional
Modul KJ3206X1‑BK1 (12P4696X032) menyediakan 16 saluran keluaran digital sisi tinggi untuk mengontrol perangkat lapangan diskrit dalam sistem kontrol terdistribusi DeltaV M‑Series. Setiap saluran memberikan keluaran 24 VDC yang stabil, memungkinkan aktuasi yang presisi dari solenoida, relai, dan komponen otomatisasi lainnya.
Desainnya yang kokoh memastikan pengoperasian yang andal di lingkungan yang terpapar suhu ekstrem, getaran, guncangan, dan kontaminan udara. Kepatuhan modul terhadap standar ISA‑S71.04 Kelas G3 membuatnya cocok untuk lingkungan industri yang korosif.
Modul ini terintegrasi dengan mulus dengan perangkat rekayasa DeltaV, mendukung konfigurasi, diagnostik, dan pemantauan sistem. Meskipun telah dihentikan produksinya oleh pabrikan, modul ini tetap banyak digunakan dalam instalasi DeltaV yang ada karena daya tahannya dan kompatibilitasnya dengan sistem lama.
Skenario Aplikasi
-
Kontrol keluaran diskrit untuk solenoida, relai, dan indikator.
-
Aplikasi keluaran digital berdensitas tinggi dalam arsitektur DCS
-
Fasilitas minyak & gas, kimia, dan pembangkit listrik
-
Otomatisasi lingkungan ekstrem yang membutuhkan toleransi suhu yang luas
-
Proyek perluasan atau penggantian sistem DeltaV M-Series
Pertanyaan yang Sering Diajukan (FAQ)
T: Berapa banyak output digital yang didukung modul ini? J: Modul ini menyediakan 16 saluran output high-side 24 VDC.
T: Dapatkah modul ini digunakan di lingkungan bersuhu tinggi? J: Ya. Modul ini beroperasi dengan andal dari −40°C hingga +70°C.
T: Apakah modul ini kompatibel dengan semua pembawa DeltaV Seri M? J: Ya, bila dipasang dengan posisi penguncian yang benar (B4).
