Keterangan
Deskripsi Produk
Gambaran Umum

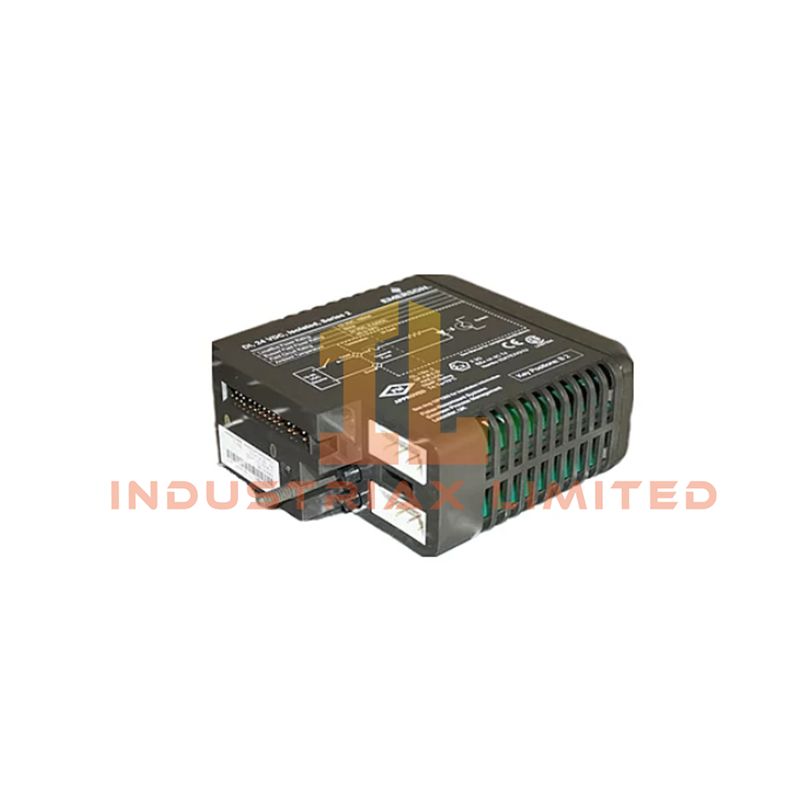

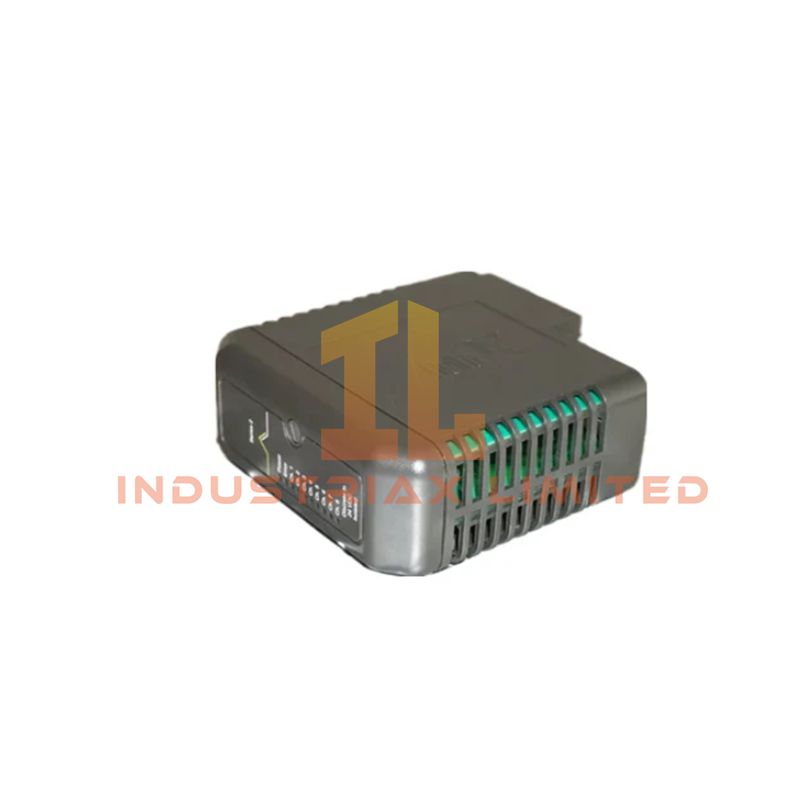

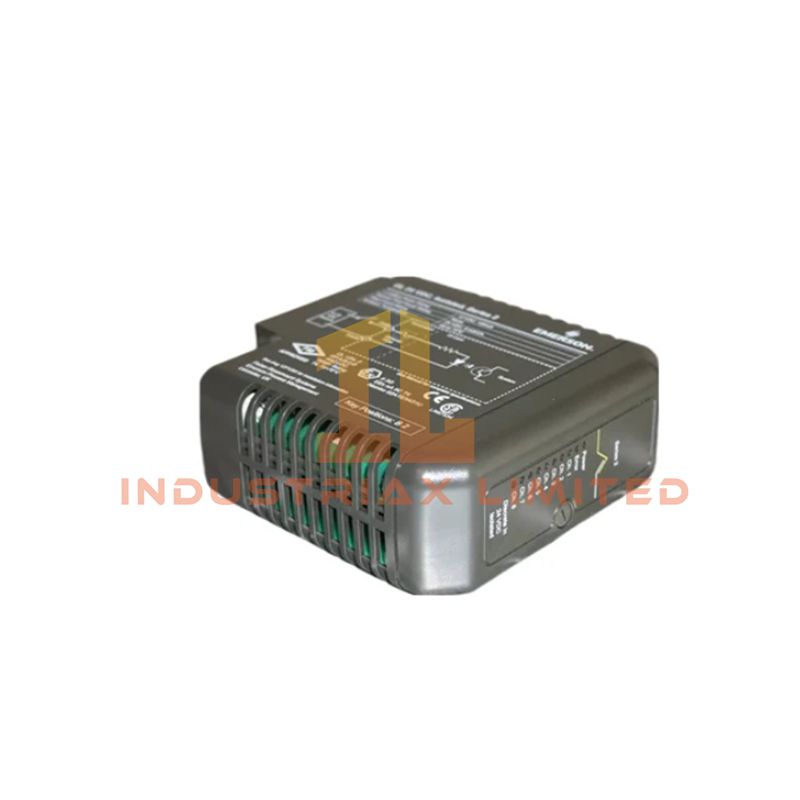

Emerson KJ3206X1-BA1 (12P3434X012)adalah modul input digital 32-saluran kepadatan tinggi untuk sistem DeltaV M-Series. Modul ini secara efisien memantau perangkat lapangan yang memberikan umpan balik status hidup/mati atau buka/tutup, termasuk tombol tekan, sakelar batas, kontak starter motor, dan sensor jarak. Dirancang untuk memaksimalkan kepadatan I/O, modul ini memungkinkan pemantauan digital skala besar dengan ruang kabinet minimal.
Fitur Teknis
-
Saluran:32 input diskrit dalam modul lebar tunggal
-
Tegangan Input:24 VDC nominal (mendukung kontak kering atau penginderaan bertenaga)
-
Ambang Tegangan Status ON:>15 VDC
-
Ambang Tegangan Status OFF:<5 VDC
-
Catu Daya Bus Lokal:12 VDC pada 100 mA
-
Daya Medan per Saluran:24 VDC pada 5 mA
-
Isolasi:Pemisahan galvanik antara input medan dan logika sistem
-
Penyaringan Input:Logika debounce yang dapat dikonfigurasi untuk mencegah pemicuan palsu
-
Laju Pindai:Dioptimalkan untuk deteksi perubahan status yang cepat, cocok untuk interlock keselamatan dan pemantauan urutan peristiwa
-
Perlindungan Lingkungan:Lapisan konformal ISA-S71.04 G3 terhadap kelembaban dan gas korosif
-
Suhu Pengoperasian:-40°C hingga +70°C
-
Guncangan & Getaran:10 g setengah-sinus 11 ms; 1 mm 2–13.2 Hz, 0.7 g 13.2–150 Hz
-
Kelembaban:5–95% non-kondensasi, berperingkat IP20
-
Sertifikasi:ATEX, CE, UL, FM Kelas 1 Div 2
Fungsi Lanjutan
-
Hot-swappable dengan pengenalan sistem otomatis dan unduhan konfigurasi
-
Pemantauan mandiri dengan diagnostik internal yang melaporkan kegagalan tingkat kartu ke sistem DeltaV
-
Sistem kunci putar memastikan keselarasan yang benar antara modul dan blok terminasinya
Aplikasi
Ideal untuk kontrol proses intensif digital, produksi batch, dan lingkungan manufaktur skala besar. Desainnya yang ringkas sangat cocok untuk tempat dengan ruang kabinet terbatas tetapi pemantauan I/O yang tinggi dan respons cepat sangat penting. Cocok untuk logika keselamatan kecepatan tinggi, pencatatan peristiwa, dan pemantauan jarak jauh.
FAQ
T: Bisakah modul diservis atau dikalibrasi oleh pengguna?
J: Tidak.KJ3206X1-BA1tidak mengandung bagian yang dapat diservis oleh pengguna dan tidak memerlukan kalibrasi.
T: Apakah aman untuk melepaskan kartu saat sistem dihidupkan?
J: Ya, hanya di area non-berbahaya, satu modul pada satu waktu. Semua sirkuit medan non-percikan harus dihilangkan energinya sebelum dimasukkan atau dilepas.
T: Bagaimana modul mencegah pembacaan input palsu?
J: Logika debounce bawaan menyaring gangguan listrik dan pantulan sakelar, memastikan deteksi status yang andal.
T: Pengontrol atau sistem apa yang kompatibel?
J: Sepenuhnya kompatibel dengan pengontrol DeltaV M-Series dan blok terminasi massal 32-saluran.
Tabel Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Nomor Model |
KJ3206X1-BA1 |
| Nomor Bagian |
12P3434X012 |
| Saluran |
32 |
| Tegangan Input |
24 VDC nominal |
| Tegangan Status ON |
>15 VDC |
| Tegangan Status OFF |
<5 VDC |
| Daya Bus Lokal |
12 VDC pada 100 mA |
| Daya Medan per Saluran |
24 VDC pada 5 mA |
| Isolasi |
Galvanik medan-ke-logika |
| Laju Pindai |
Logika kecepatan tinggi untuk pembaruan waktu nyata |
| Lapisan Lingkungan |
Konformal G3 |
| Suhu Pengoperasian |
-40°C hingga +70°C |
| Guncangan |
10 g setengah-sinus 11 ms |
| Getaran |
1 mm 2–13.2 Hz, 0.7 g 13.2–150 Hz |
| Kelembaban |
5–95% non-kondensasi, IP20 |
| Sertifikasi |
ATEX, CE, UL, FM Kelas 1 Div 2 |
