Keterangan
Deskripsi Produk
Gambaran Umum

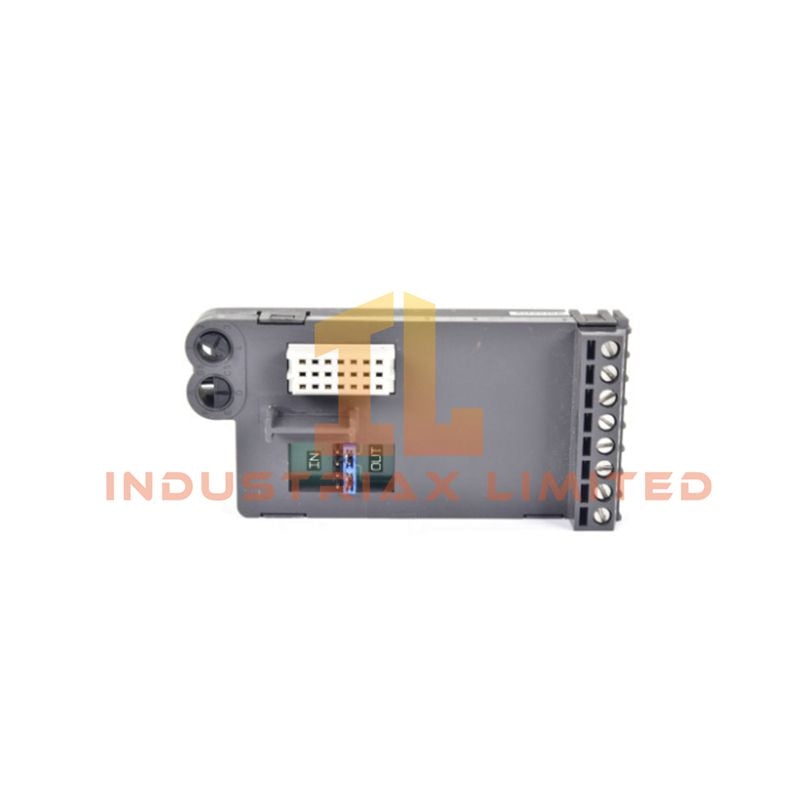

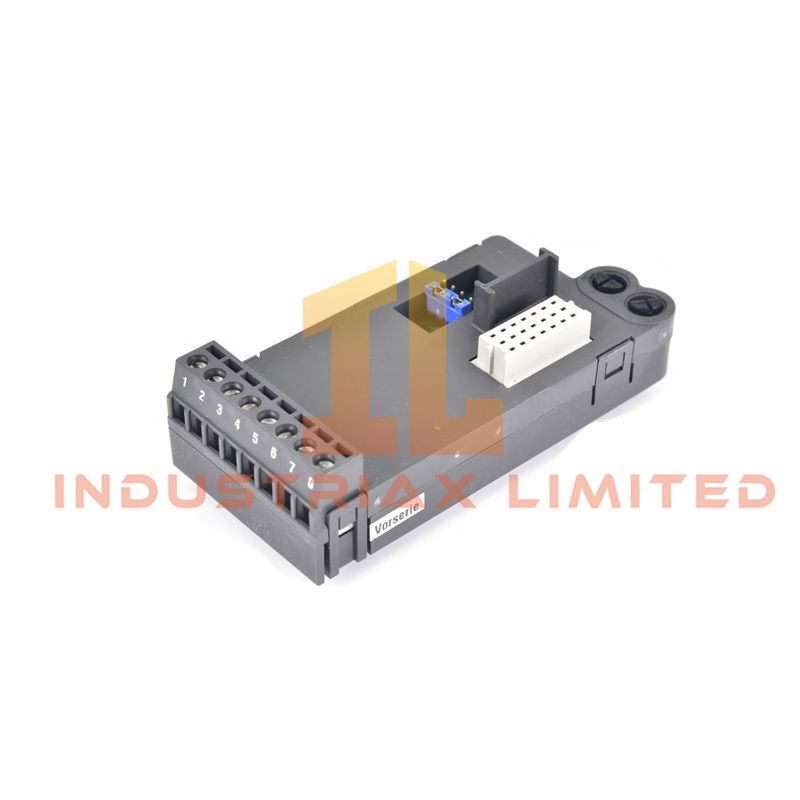

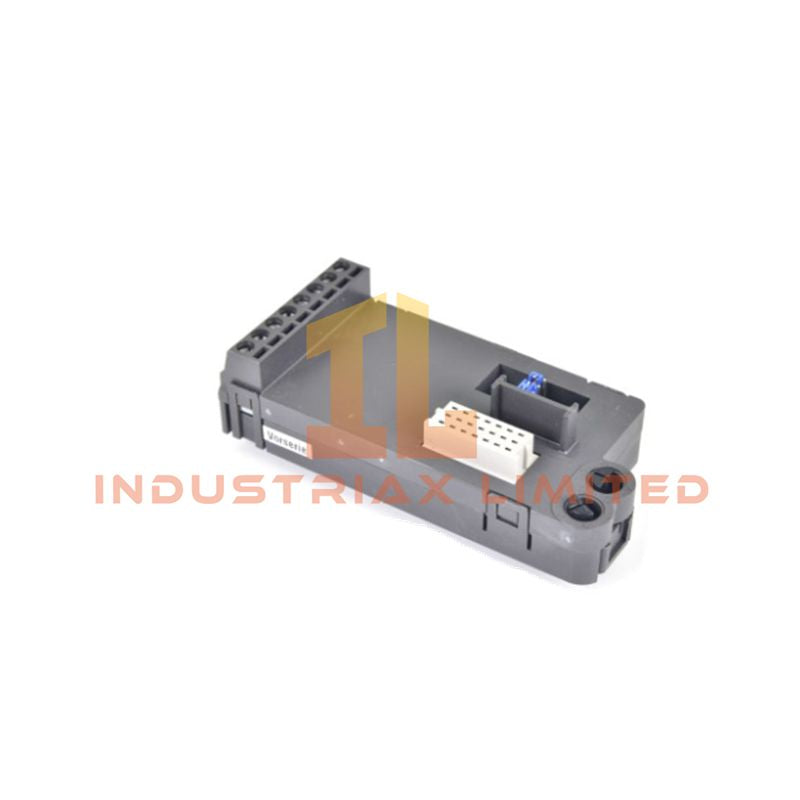

Emerson KJ3007X1-EA1 (12P3275X012) berfungsi sebagai LocalBus Right Extender untuk Sistem Kontrol Terdistribusi (DCS) DeltaV™ M-Series. Dipasang di slot paling kanan pembawa M-Series, ini menyediakan koneksi yang aman untuk kabel ekspansi LocalBus, memastikan daya logika 12,6 VDC yang konsisten dan komunikasi yang andal di seluruh segmen I/O yang diperluas. Modul ini penting untuk menskalakan sistem DeltaV secara horizontal sambil menjaga integritas listrik dan keandalan sistem.
Fitur Utama
Kontinuitas Data Berkecepatan Tinggi
Menjaga komunikasi latensi rendah di seluruh rakitan pembawa ganda, memastikan integrasi yang mulus dengan pengontrol dan modul I/O pada rel sekunder.
Dukungan Daya Arus Tinggi
Menghantarkan hingga 8 A pada 12,6 VDC ke perangkat I/O hilir, mencegah penurunan tegangan di seluruh segmen LocalBus yang diperpanjang.
Keamanan Tukar Dingin (Cold-Swap Safety)
Tidak dapat ditukar panas (hot-swappable); sistem harus dimatikan sebelum instalasi atau pelepasan untuk menghindari kerusakan data atau bahaya listrik.
Desain Mekanis Aman
Menampilkan mekanisme pengunci yang kuat untuk mengamankan kabel ekspansi LocalBus dari getaran, guncangan, dan gerakan di lingkungan industri.
Perlindungan Lingkungan Tingkat Industri
-
Suhu pengoperasian: -40°C hingga +70°C
-
Lapisan konformal: Perlindungan tingkat G3 terhadap kelembaban, garam, dan gas korosif
-
Diberi peringkat guncangan dan getaran untuk lingkungan yang keras
-
Bersertifikat penuh untuk lokasi berbahaya: Kelas 1 Div 2, ATEX Zona 2
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Nomor Model |
KJ3007X1-EA1 |
| Nomor Bagian |
12P3275X012 |
| Peringkat Tegangan |
12,6 VDC LocalBus |
| Peringkat Arus |
8 A Maksimum |
| Pemasangan |
Slot kanan, DeltaV M-Series Carrier |
| Daya Input |
5 VDC @ 100 mA (untuk elektronik internal) |
| Peringkat Lingkungan |
-40°C hingga +70°C, ISA-S71.04 Kelas G3 |
| Guncangan & Getaran |
10 g setengah sinus 11 md, 1 mm P-P 2–13,2 Hz, 0,7 g 13,2–150 Hz |
| Kelembaban Relatif |
5–95% non-kondensasi |
| Kesesuaian |
CE, UL, FM, ATEX Zona 2 |
Aplikasi
Dirancang untuk ekspansi I/O M-Series yang membutuhkan penghubung LocalBus yang andal. Ideal untuk instalasi DeltaV multi-carrier di mana daya logika yang konsisten dan komunikasi tanpa gangguan sangat penting.
FAQ
T: Bisakah modul ini dipasang saat sistem diberi daya?
J: Tidak, modul ini memerlukan sistem untuk dimatikan untuk mencegah masalah data atau listrik.
T: Apakah modul ini memerlukan kalibrasi atau pemeliharaan pengguna?
J: Tidak ada kalibrasi yang diperlukan, dan modul ini tidak berisi komponen yang dapat diservis pengguna.
T: Bagaimana perbandingannya dengan extender kanan DeltaV serupa?
J: KJ3007X1-EA1 mendukung beban arus yang lebih tinggi (hingga 8 A) dan rentang lingkungan yang lebih luas daripada versi sebelumnya, memastikan operasi yang stabil untuk konfigurasi I/O yang lebih besar.
T: Perlindungan apa saja yang disertakan untuk lingkungan industri?
J: Modul ini dilengkapi lapisan konformal G3, ketahanan terhadap getaran dan guncangan, serta sertifikasi lokasi berbahaya (Kelas 1 Div 2, ATEX Zona 2).
