Keterangan

Deskripsi Produk

Gambaran Umum Produk

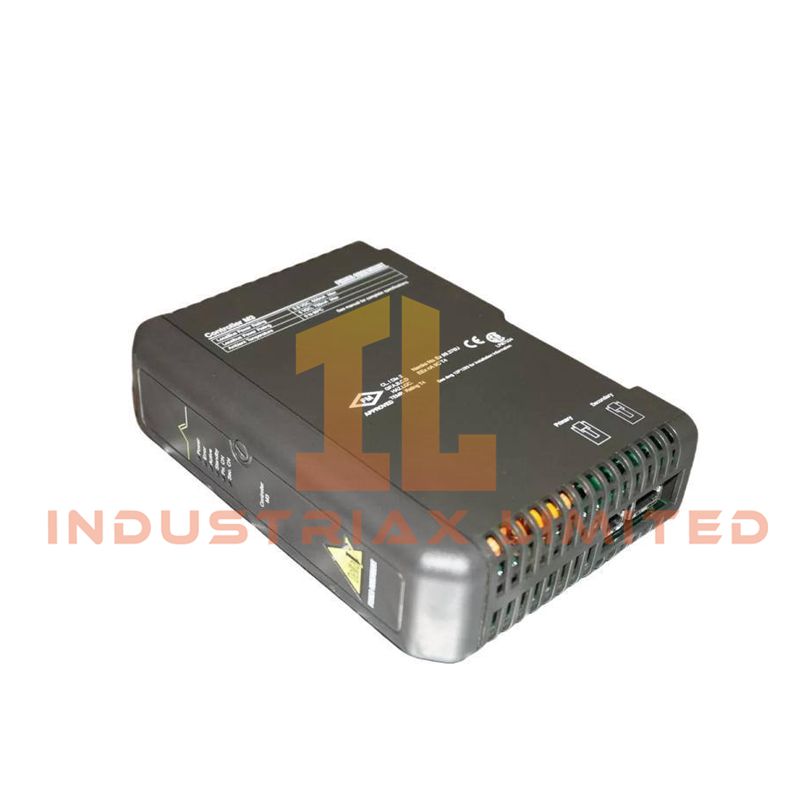

The Emerson KJ2002X1-BA1 adalah Pengontrol MQ seri M untuk Sistem Kontrol Terdistribusi (DCS) DeltaV™, yang berfungsi sebagai inti pemrosesan untuk node kontrol. Ini menjalankan logika kontrol lokal, mengelola modul I/O, dan berinteraksi dengan jaringan pabrik untuk otomasi proses tingkat lanjut. Pengontrol ini cocok untuk konfigurasi mandiri dan redundan, memastikan ketersediaan tinggi dan kontrol proses yang presisi.

Fitur Utama

• Pemrosesan Performa Tinggi: Didukung oleh prosesor RISC berkecepatan tinggi untuk eksekusi loop kontrol dan blok fungsi yang cepat.

• Kontrol Lanjutan: Mendukung kontrol PID, pengurutan batch, dan perhitungan blok fungsi yang kompleks.

• Dukungan Redundansi: Memungkinkan failover tanpa batas antara pengontrol primer dan sekunder.

• Fleksibilitas I/O: Secara otomatis mendeteksi modul I/O pada pembawa DeltaV untuk integrasi plug-and-play.

• Keandalan Industri: Desain tanpa kipas dengan diagnostik mandiri untuk MTBF yang diperpanjang dan perawatan yang rendah.

Sorotan Kinerja

Eksekusi Kontrol Real-Time

• Menangani loop proses berkecepatan tinggi dengan eksekusi di bawah satu detik.

• Mengeksekusi blok fungsi standar dan lanjutan dengan presisi tinggi.

Redundansi dan Failover

• Beroperasi dalam mode primer/sekunder dengan sinkronisasi status otomatis.

• Memastikan output proses tanpa gangguan jika pengontrol primer gagal.

Komunikasi dan Jaringan

• Port Ethernet redundan untuk komunikasi dengan stasiun kerja dan pengontrol lainnya.

• Terintegrasi dengan HART, Foundation Fieldbus, Profibus, dan DeviceNet melalui pembawa I/O.

• Penginderaan otomatis plug-and-play modul I/O yang terhubung menyederhanakan pengaturan rekayasa.

Pemeliharaan dan Keandalan

• Pemantauan mandiri berkelanjutan terhadap kesehatan internal, memori, dan status komunikasi.

• Kemampuan hot-swappable dalam konfigurasi redundan memungkinkan penggantian pengontrol tanpa waktu henti.

• Desain kokoh tanpa kipas mengurangi akumulasi debu dan kegagalan mekanis.

Spesifikasi Teknis

Fitur	Spesifikasi
Nomor Model	KJ2002X1-BA1
Nomor Bagian Alternatif	VE3002, 12P1442X042
Jenis Modul	Pengontrol MQ Seri-M
Daya Input	12 VDC melalui Pembawa Pengontrol DeltaV
Daya Bus Lokal	3,3 VDC @ 500 mA maks, 5 VDC @ 750 mA maks
Konsumsi Daya Maks	5 VDC, 1,4 A
Suhu Operasi	0°C hingga 60°C (standar) / -40°C hingga 70°C (peringkat industri)
Suhu Penyimpanan	-40°C hingga 85°C
Kelembaban Relatif	5% hingga 95% tanpa kondensasi
Guncangan/Getaran	Sesuai IEC 60068-2
Dimensi	30 x 20 x 20 cm
Berat	2 kg
Pemasangan	Pembawa Daya/Pengontrol DeltaV, slot 2-lebar
Redundansi	Dukungan Primer/Sekunder Aktif, hot-swappable

Aplikasi

Ideal untuk aplikasi kontrol proses berkecepatan tinggi di pabrik kimia, farmasi, energi, dan manufaktur. Cocok untuk node kontrol mandiri dan sepenuhnya redundan dalam arsitektur DeltaV seri M.

FAQ

Q: Berapa banyak sinyal I/O yang dapat dikelola oleh pengontrol ini?
A: Biasanya mendukung hingga 750 Tag Sinyal Perangkat (DST), tergantung pada konfigurasi sistem.

Q: Dapatkah pengontrol ini diganti tanpa mematikan proses?
A: Ya, dalam konfigurasi redundan, hot-swapping didukung.

Q: Apa yang ditunjukkan oleh revisi BA1?
A: Revisi seri M standar dengan kompatibilitas untuk sistem DeltaV lama dan saat ini.

Q: Pilihan jaringan apa yang didukung?
A: Ethernet redundan, HART, Foundation Fieldbus, Profibus, dan DeviceNet melalui pembawa I/O.

Spesifikasi

• Merek: EMERSON
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
