Deskripsi Produk
Ringkasan

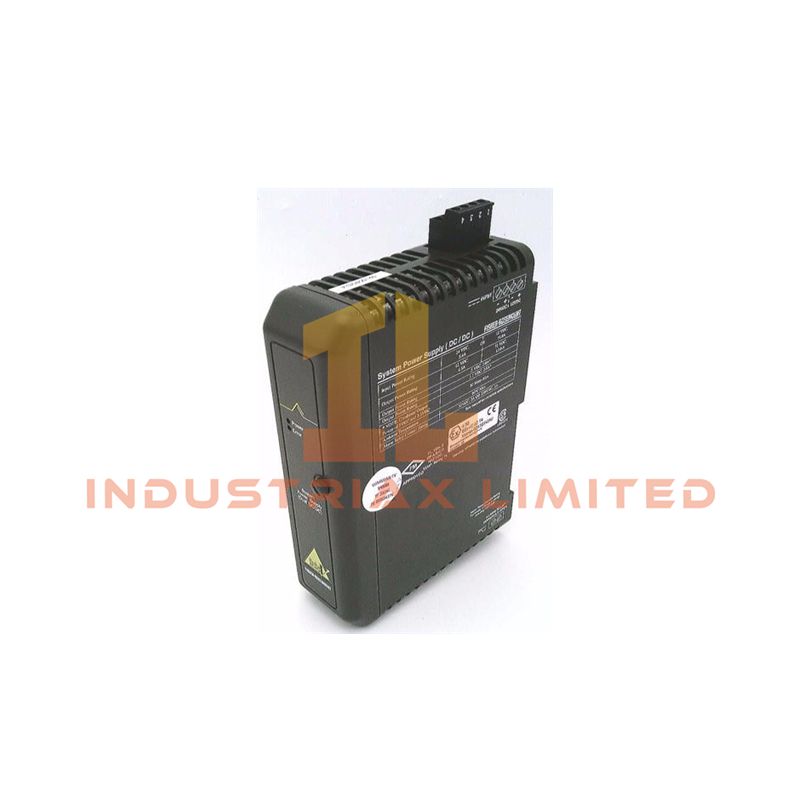

KJ1501X1-BC1 adalah Pengontrol Daya DC/DC Ganda dengan keandalan tinggi yang dirancang untuk Sistem Kontrol Terdistribusi (DCS) seri-S Emerson DeltaV™. Ini mengatur dan mendistribusikan daya ke modul I/O dan pengontrol, mendukung sistem input 12 VDC dan 24 VDC. Dirancang untuk lingkungan industri, ini menghasilkan output yang stabil sambil menjaga redundansi sistem untuk mencegah waktu henti.
Fitur Utama
-
Input & Redundansi Daya Ganda: Menangani dua input daya independen untuk operasi yang toleran terhadap kesalahan. Kegagalan satu suplai tidak mengganggu fungsionalitas sistem.
-
Sirkuit Alarm Terbatas Energi: Mendukung Uo = 30 VDC, Io = 135 mA, memastikan operasi yang aman di area berbahaya.
-
Desain Hot-Swappable: Dapat dipasang atau dilepas dengan mengikuti protokol keselamatan yang tepat tanpa memengaruhi modul lain.
-
Ketahanan Lingkungan: Dirancang untuk menahan guncangan (10 g, ½ sinus, 11 ms), getaran, kontaminan udara (ISA-S71.04 Kelas G3), dan rentang suhu yang luas (0–60°C operasional).
-
Konversi Daya yang Presisi: Memberikan output yang diatur: +12 VDC pada 13 A (input 12 V), +12 VDC pada 4.5 A (input 24 V), +5 VDC pada 2 A, 3.3 VDC pada 2 A, dengan total daya output hingga 10 W pada 60°C.
-
Kepatuhan Area Berbahaya: Bersertifikat II 3 G, Nemko No. 02ATEX431U, EEx nC IIC T4, dengan induktansi Lo = 3.55 μH.
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Tegangan Input |
12 VDC (11.4–12.6 VDC), 24 VDC (22.8–25.2 VDC) |
| Tegangan & Arus Output |
+12 VDC 13 A (input 12 V), +12 VDC 4.5 A (input 24 V), +5 VDC 2 A, 3.3 VDC 2 A |
| Total Daya Output |
10 W pada 60°C (output gabungan 5 VDC + 3.3 VDC) |
| Sirkuit Alarm |
Uo = 30 VDC, Io = 135 mA, Li = 0, Ci = 0 |
| Peringkat Area Berbahaya |
II 3 G, Nemko No. 02ATEX431U, EEx nC IIC T4 |
| Induktansi |
Lo = 3.55 µH |
| Suhu Sekitar |
0–60°C |
| Guncangan |
10 g, ½ sinus, 11 ms |
| Getaran |
1 mm puncak-ke-puncak (5–16 Hz), 0.5 g (16–150 Hz) |
| Kelembaban |
5–95%, tidak berembun |
| Kontaminan Udara |
ISA-S71.04 Kelas G3 |
| Pemasangan |
DeltaV S-series Power/Controller Carrier |
Aplikasi
-
Sistem Kontrol Proses: Mempertahankan daya yang andal untuk modul I/O di kilang, pabrik kimia, dan utilitas.
-
Area Berbahaya: Memenuhi sertifikasi ATEX dan IECEx yang ketat untuk penerapan yang aman di atmosfer yang mudah terbakar.
-
Fasilitas Ketersediaan Tinggi: Mendukung konfigurasi input redundan untuk operasi tanpa waktu henti.
Catatan Pemasangan & Pemeliharaan
-
Harus memutuskan daya bidang sebelum penyisipan atau pelepasan modul.
-
Dalam mode passthrough 12 VDC, pastikan sumber input tidak melebihi 12.6 VDC atau 16 A.
-
Tidak mengandung komponen yang dapat diservis oleh pengguna. Pembongkaran dilarang.
-
Kalibrasi tidak diperlukan.
FAQ
T: Bisakah modul ini beroperasi di lingkungan berbahaya?
J: Ya, ini disertifikasi untuk ATEX Zona 2 (II 3 G) dan kondisi Kelas 1 Div 2.
T: Apa yang terjadi jika satu sumber daya input gagal?
J: Modul terus memasok daya menggunakan input sekunder tanpa gangguan.
T: Apakah ini kompatibel dengan modul daya DeltaV lainnya?
J: Ya, ini terintegrasi dengan carrier seri-S dan mendukung redundansi input DC/DC ganda.
