Deskripsi Produk
Ringkasan

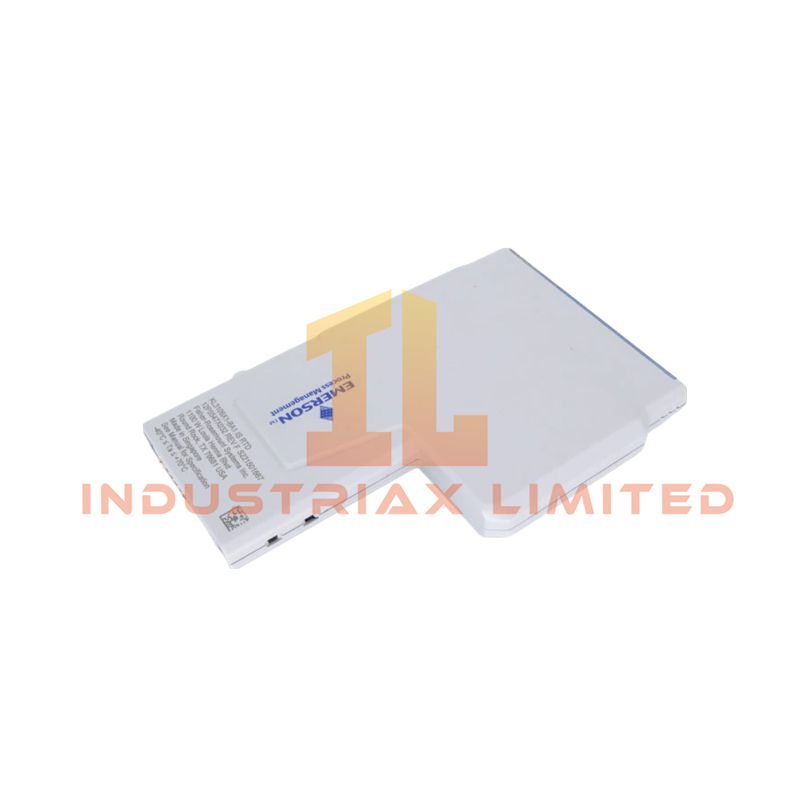

Emerson DeltaV KL3106X1-BA1 adalah CHARM Input Diskrit Aman Secara Intrinsik (I.S.) berkinerja tinggi yang dirancang untuk sistem Marshalling Elektronik DeltaV. Ini memungkinkan antarmuka yang aman dan presisi dengan perangkat lapangan kontak kering 24V DC di area berbahaya, sekaligus menghilangkan kebutuhan akan penghalang I.S. eksternal.
Modul ini menggabungkan deteksi sinyal, sirkuit pembatas energi, dan isolasi galvanis dalam satu jejak ringkas, menyederhanakan instalasi di lingkungan Zona 0/Zona 1/Kelas I Div 1.
Fitur Utama
Desain Aman Secara Intrinsik
-
Isolasi galvanis bawaan dan elektronik pembatas energi memberikan kepatuhan penuh terhadap standar ATEX, IECEx, FM, dan CSA.
-
Cocok untuk koneksi langsung ke "Aparatus Sederhana" atau perangkat bersertifikat I.S. di atmosfer eksplosif.
-
Mendukung lokasi berbahaya termasuk Zona 0, Zona 1, dan Kelas I Div 1.
Fungsionalitas Input Diskrit
-
Menerima sinyal kontak kering 24V DC dari tombol tekan, sakelar batas, atau sakelar level.
-
Mendeteksi kerusakan kabel seperti sirkuit terbuka atau korsleting saat digunakan dengan resistor end-of-line yang tepat.
-
Desain satu saluran memastikan pemantauan perangkat individual yang presisi.
Spesifikasi Perangkat Keras
| Fitur |
Spesifikasi |
| Jenis I/O |
Input Diskrit Aman Secara Intrinsik (DI) |
| Sinyal Input |
24V DC, Kontak Kering |
| Jumlah Saluran |
1 (Satu Saluran) |
| Isolasi |
Isolasi galvanis saluran-ke-sistem |
| Daya Bus |
+6.3 VDC pada 0 mA |
| Daya Sirkuit Lapangan |
+24 VDC pada 23 mA |
| Perlindungan Lingkungan |
ISA-S71.04 Kelas G3 |
| Suhu Operasional |
-40°C hingga +70°C |
| Guncangan |
10g, 11 ms, gelombang setengah-sinus |
| Getaran |
1 mm puncak-ke-puncak (2–13.2 Hz); 0.7g (13.2–150 Hz) |
| Kunci Terminal |
E6 |
Keunggulan Operasional
-
Menghilangkan kebutuhan akan penghalang I.S. eksternal, mengurangi jejak ruang kontrol dan enklosur lapangan sebesar 50–70%.
-
Dapat ditukar saat panas sesuai dengan pedoman area berbahaya tanpa memengaruhi modul lain.
-
Mendukung pengikatan DeltaV yang terlambat, memungkinkan jenis sinyal apa pun ditempatkan pada blok terminal mana pun tanpa pengkabelan ulang.
Aplikasi
-
Kotak sambungan terpasang di lapangan untuk pabrik kimia, petrokimia, dan minyak & gas.
-
Pemantauan jarak jauh sakelar, tombol tekan, dan perangkat level di zona berbahaya.
-
Ideal untuk proyek yang membutuhkan penerapan I/O yang fleksibel dan modular.
FAQ
T: Bisakah modul dilepas saat daya sistem menyala?
J: Tidak, KL3106X1-BA1 hanya boleh dimasukkan atau dilepas saat daya mati.
T: Apakah memerlukan kalibrasi?
J: Tidak diperlukan kalibrasi; modul ini dikalibrasi dari pabrik dan siap untuk dioperasikan.
T: Apakah penghalang I.S. eksternal diperlukan?
J: Tidak, isolasi bawaan modul dan sirkuit pembatas energi menghilangkan kebutuhan akan penghalang terpisah.
