Deskripsi Produk
Gambaran Umum

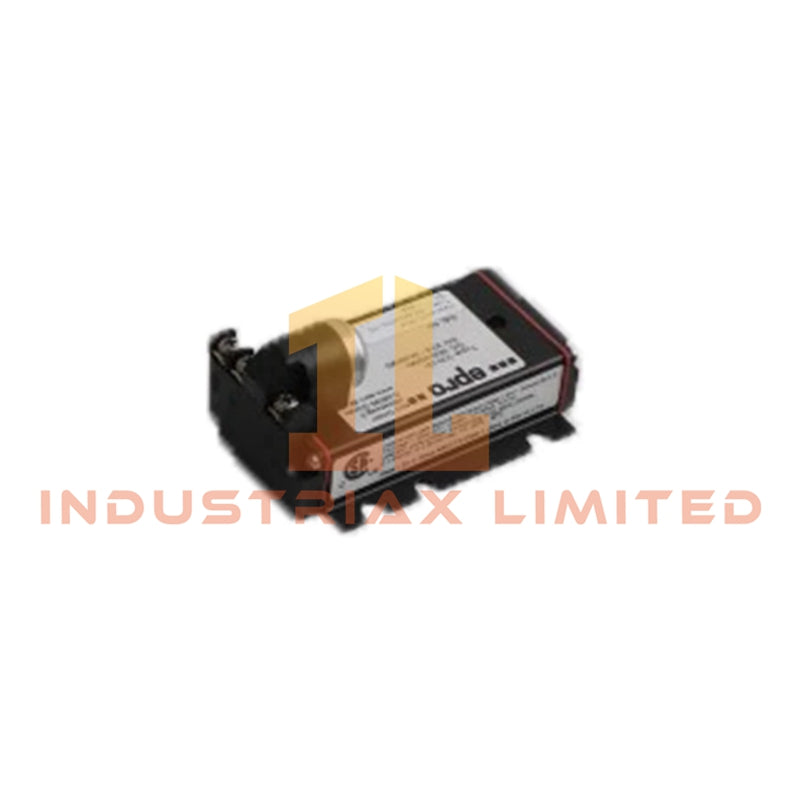

Konverter sinyal Emerson CON021 yang digabungkan dengan sensor perpindahan arus eddy PR6423/001-011-CN membentuk sistem pemantauan presisi untuk mesin berputar kritis. Dirancang untuk digunakan pada turbin, kompresor, dan pompa, rangkaian pengukuran ini menyediakan deteksi non-kontak terhadap perpindahan poros, getaran radial, dan eksentrisitas, memastikan pengoperasian peralatan industri yang andal.
Sistem ini merupakan bagian dari lini produk Emerson/AMS (sebelumnya EPRO) dan direkayasa untuk akurasi tinggi, daya tahan, dan integrasi tanpa batas dengan platform pemantauan kondisi canggih seperti sistem TSI.
Komponen Sistem
Sensor Arus Eddy PR6423/001-011-CN
-
Probe perpindahan sensitivitas tinggi untuk deteksi gerakan sub-mikron
-
Bodi berulir dan panjang kabel yang telah ditentukan untuk instalasi yang presisi
-
Ujung tersegel secara hermetis tahan terhadap pelumas, oli, dan lingkungan bertekanan tinggi
-
Rentang suhu operasi: -35°C hingga +180°C
-
Penunjukan "-CN" menunjukkan kepatuhan terhadap standar industri lokal di Tiongkok
Konverter Sinyal CON021
-
Memberikan eksitasi frekuensi tinggi ke sensor
-
Mengubah respons arus eddy menjadi tegangan analog standar
-
Output tegangan linier: biasanya -2V hingga -18V atau 0V hingga -20V tergantung pada kalibrasi
-
Dapat dipasang di rel DIN untuk integrasi kabinet yang ringkas
-
Menjaga integritas sinyal di seluruh rentang frekuensi yang luas untuk pemantauan statis dan dinamis
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Prinsip Pengukuran |
Arus Eddy (Induktif Non-Kontak) |
| Diameter Ujung Probe |
8.0 mm |
| Rentang Pengukuran Linier |
2.0–4.0 mm (tergantung kalibrasi) |
| Linearitas |
≤ ±1% skala penuh |
| Rentang Frekuensi |
0 Hz hingga 10 kHz (hingga 20 kHz mungkin) |
| Suhu Pengoperasian |
Sensor: -35°C hingga +180°C; Konverter: -35°C hingga +85°C |
| Catu Daya |
Standar -24 VDC |
| Ketahanan Lingkungan |
Tertutup rapat, tahan korosi |
| Aplikasi |
Turbin, Kompresor, Pompa, Kipas Industri |
Aplikasi
Rantai pengukuran ini banyak digunakan dalam sistem TSI (Turbine Supervisory Instrumentation) dan pemantauan kondisi:
-
Getaran Poros Radial: Melacak getaran pada bantalan luncur untuk mendeteksi kerusakan awal
-
Posisi Dorong Aksial: Mengukur gerakan poros longitudinal untuk mencegah kerusakan kontak internal
-
Referensi Fase / Keyphasor: Menyediakan pulsa kecepatan rotasi dan sinyal sinkronisasi fase
Catatan Instalasi
Selalu pastikan panjang kabel sensor sesuai dengan kalibrasi konverter. Penggunaan panjang kabel yang tidak sesuai dapat menyebabkan kesalahan pengukuran yang signifikan dan membahayakan akurasi sistem.
FAQ
T: Berapa rentang pengukuran efektif PR6423/001-011-CN?
J: Sensor ini menyediakan rentang perpindahan linier sekitar 2.0–4.0 mm tergantung pada kalibrasi.
T: Bisakah sistem menangani operasi suhu tinggi?
J: Ya, probe diberi peringkat untuk suhu hingga 180°C, sementara konverter beroperasi dengan aman hingga 85°C.
T: Apakah sistem ini kompatibel dengan platform pemantauan Emerson lainnya?
J: Ya, sistem ini terintegrasi dengan TSI, AMS, dan sistem pemantauan kondisi serupa.
T: Apa jenis sinyal outputnya?
J: CON021 menyediakan output tegangan analog linier, biasanya -2V hingga -18V atau 0V hingga -20V DC.
