Keterangan
Deskripsi Produk
Ringkasan

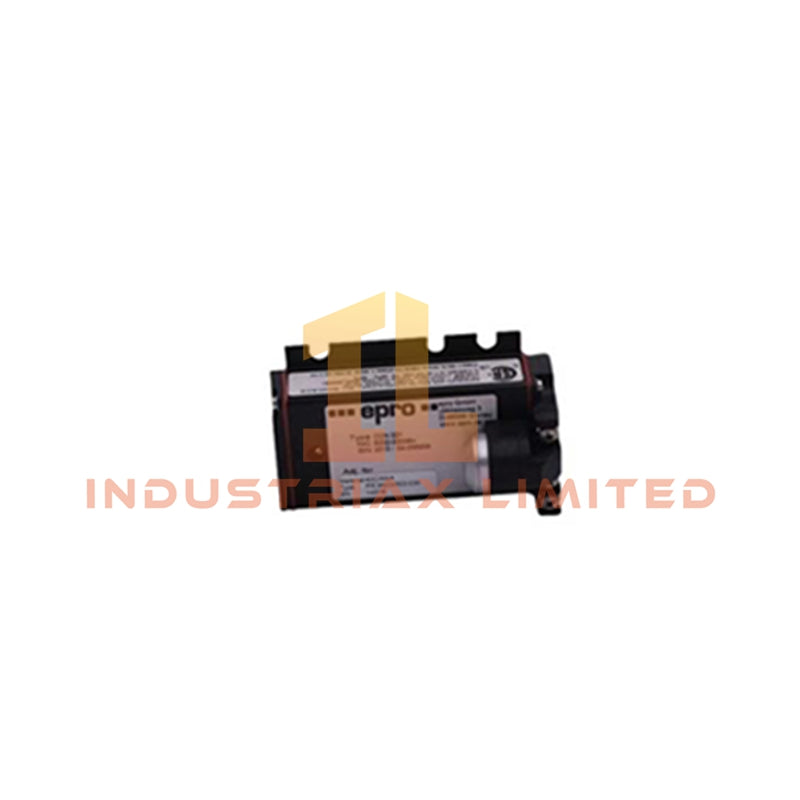

The CON021 | 916-160 adalah konverter sinyal arus eddy canggih yang dirancang untuk pemantauan turbomesin berkecepatan tinggi. Alat ini secara akurat mengubah perpindahan poros, posisi radial, eksentrisitas, dan sinyal kecepatan kunci menjadi output analog standar. Dioptimalkan untuk sistem pemantauan Emerson MMS6000 dan IMR6000 , modul ini mendukung instalasi hot-swappable, memastikan operasi berkelanjutan pada peralatan berputar kritis tanpa waktu henti.
Fitur Teknis Utama
Konversi Sinyal Presisi
-
Mengukur perpindahan poros, gerakan radial, eksentrisitas, dan sinyal kecepatan dengan fidelitas tinggi.
-
Mendukung beberapa sensor yang kompatibel termasuk PR6422, PR6423, PR6424, PR6425 (dengan jangkauan diperpanjang), PR6426, dan PR6453.
Respons Frekuensi Lebar
-
Beroperasi dari DC hingga 20 kHz (-3 dB), menangkap perilaku mesin statis dan dinamis.
-
Waktu respons cepat dengan waktu naik di bawah 15 μs memastikan pemantauan real-time yang akurat.
Operasi Industri yang Andal
-
Rentang tegangan input: -23 V hingga -32 V (output -4 V hingga -20 V) dan -21 V hingga -32 V (output -2 V hingga -18 V).
-
Output analog yang dapat dikonfigurasi untuk integrasi ke dalam sistem pemantauan.
-
Suhu pengoperasian dari -30°C hingga +100°C (-22°F hingga +212°F) untuk lingkungan industri yang menuntut.
-
Toleransi guncangan dan getaran: 5 g pada 60 Hz, 25°C.
Desain yang Kokoh
-
Casing terbuat dari paduan aluminium LMgSi 0.5 F22.
-
Kelas perlindungan: IP20.
-
Ringkas dan ringan dengan berat 120 g, pemasangan berbasis rak kompatibel dengan MMS6000/IMR6000.
-
Hot-swappable dengan konektor LEMO pengunci otomatis atau koneksi terminal sekrup.
Tabel Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Fungsi |
Perpindahan poros, posisi radial, eksentrisitas, konversi sinyal kecepatan/kunci |
| Sensor yang Kompatibel |
PR6422, PR6423, PR6424, PR6425 (jangkauan diperpanjang), PR6426, PR6453 |
| Rentang Frekuensi |
0–20,000 Hz (-3 dB) |
| Waktu Naik |
<15 μs |
| Tegangan Input |
-23 V hingga -32 V (output -4 V hingga -20 V), -21 V hingga -32 V (output -2 V hingga -18 V) |
| Sinyal Output |
Tegangan analog yang dapat dikonfigurasi |
| Suhu Operasional |
-30°C hingga +100°C (-22°F hingga +212°F) |
| Guncangan & Getaran |
5 g @ 60 Hz @ 25°C |
| Kelas Perlindungan |
IP20 |
| Bahan Casing |
Paduan Aluminium LMgSi 0.5 F22 |
| Berat |
120 g |
| Pemasangan |
Berbasis rak, kompatibel dengan MMS6000/IMR6000, hot-swappable |
| Koneksi |
Konektor LEMO pengunci otomatis atau terminal sekrup |
Aplikasi
-
Pemantauan poros berkelanjutan pada turbin uap, kompresor, dan generator.
-
Integrasi dengan sistem Emerson MMS6000 atau IMR6000 untuk pelacakan getaran dan perpindahan real-time.
-
Modul hot-swappable memastikan tidak ada gangguan selama pemeliharaan atau peningkatan.
FAQ
Q: Sensor mana yang kompatibel dengan CON021 | 916-160?
A: Modul ini bekerja dengan sensor seri PR6422, PR6423, PR6424, PR6425 (membutuhkan jangkauan diperpanjang), PR6426, dan PR6453.
Q: Berapa rentang frekuensi konverter ini?
A: Mencakup DC hingga 20 kHz (-3 dB), cocok untuk pengukuran perpindahan statis dan getaran kecepatan tinggi.
Q: Bisakah beroperasi di lingkungan guncangan tinggi?
A: Ya, ia mentolerir guncangan 5 g pada 60 Hz dan dirancang untuk kondisi mesin kelas industri.
Q: Apakah hot-swapping didukung?
A: Ya, CON021 | 916-160 mendukung instalasi hot-swappable dalam sistem pemantauan Emerson yang dipasang di rak.
