Keterangan
Deskripsi Produk
Gambaran Umum

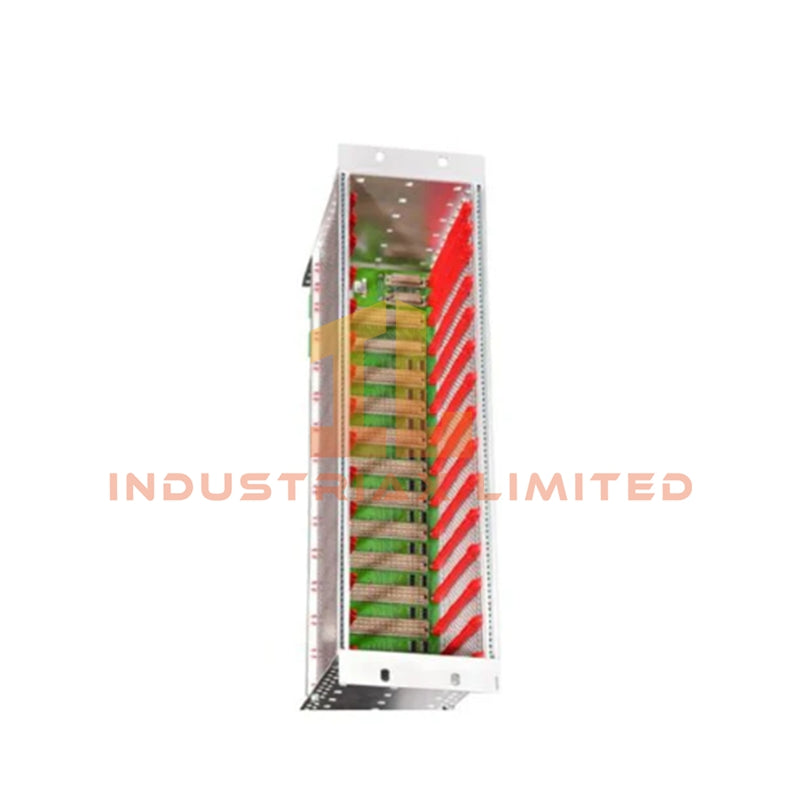

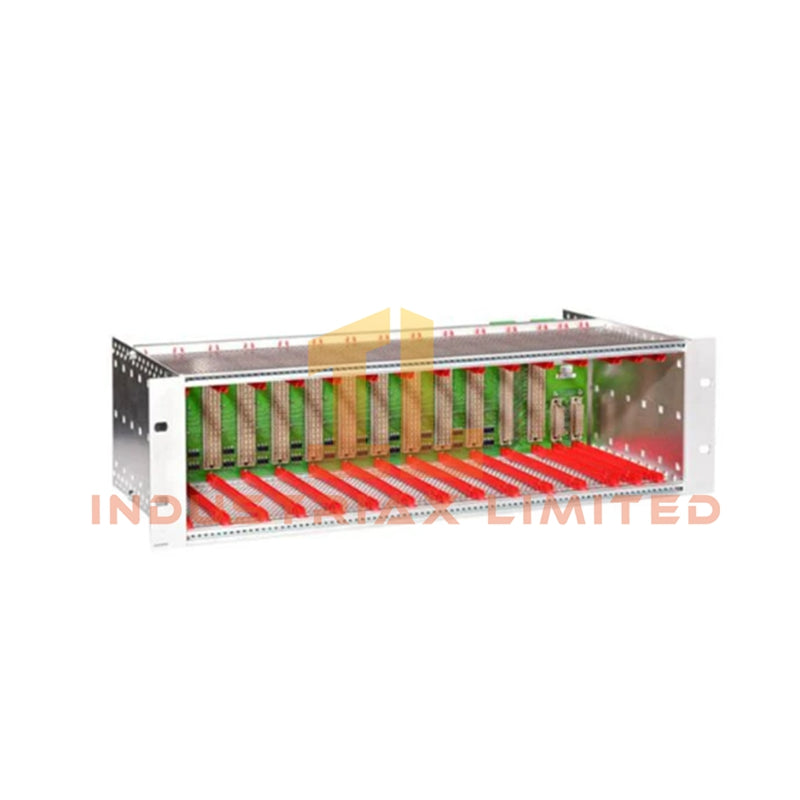

Emerson A6500-SR System Rack adalah komponen inti dari platform perlindungan mesin AMS 6500 ATG, yang dirancang untuk instalasi modular kartu perlindungan dan komunikasi. Faktor bentuk 19 inci yang ringkas (lebar 84HP × tinggi 3RU) mendukung hingga 11 kartu pengukuran/perlindungan, satu kartu relai, dan satu atau dua kartu komunikasi untuk konektivitas redundan. Sistem dapat diperluas ke konfigurasi 6RU dengan rak kedua, menggunakan kartu komunikasi rak utama untuk kedua unit.
Fitur Utama
-
Dukungan modular untuk beberapa jenis kartu:
-
Kartu Pengukuran Universal A6500-UM (2 saluran)
-
Kartu Proses Suhu A6500-TP (4 saluran)
-
Kartu Relai A6500-RC
-
Kartu Komunikasi A6500-CC (mendukung redundansi)
-
Konektivitas panel belakang:
-
Terminal sangkar pegas dorong untuk semua sinyal I/O
-
Konektor D-Sub untuk output sinyal sensor mentah
-
Sakelar geser untuk konfigurasi sinyal kunci dan input biner
-
Setiap slot kartu mencakup empat konektor sangkar pegas 8-kutub untuk:
-
Sensor arus eddy
-
Sensor getaran piezoelektrik
-
Sensor seismik
-
RTD dan sinyal proses lainnya
-
Input dan output biner, output arus, output pulsa
Spesifikasi Teknis
| Spesifikasi |
Detail |
| Kelas Perlindungan |
IP20 (dipasang di rak), jika tidak IP00 |
| Lapisan Konformal |
HumiSeal® 1B31, kontaminan udara Kelas G3 (ISA-S71.04-1985) |
| Suhu Pengoperasian |
-20°C hingga +70°C (dengan pendinginan paksa), -20°C hingga +55°C (tanpa pendinginan paksa) |
| Suhu Penyimpanan |
-40°C hingga +85°C |
| Kelembaban Relatif |
5–95% non-kondensasi |
| Getaran |
0,15mm, 10–55Hz: 20 m/s², 55–150Hz: 0 m/s² (IEC 60068-2-6) |
| Guncangan |
150 m/s², 4000 guncangan per sumbu (IEC 60068-2-27) |
| Ketinggian Operasi Maks |
<2000m |
| Konektor Slot Kartu |
F48 female (IEC 60603-2) |
| Konektor Kartu Relai |
C96 female, F48 female (IEC 60603-2) |
| Konektor Kartu Komunikasi |
C30 female (IEC 60603-2) |
| Terminal Daya |
2,5 mm² push-in spring cage yang dapat dicolokkan |
| Terminal I/O |
1,5 mm² push-in spring cage yang dapat dicolokkan |
| Konektor SUB-D |
9-pin terlindung, kunci sekrup UNC 4-40 |
| Dimensi |
3RU × 84HP (IEC 60297) |
| Berat |
~2,4 kg (5,29 lbs, tidak termasuk kemasan) |
Aplikasi
Ideal untuk pemantauan mesin berputar besar, A6500-SR System Rack terintegrasi dengan sensor AMS 6500 ATG untuk memberikan pengukuran getaran, suhu, dan proses secara real-time. Modularitasnya memungkinkan para insinyur untuk menskalakan sistem agar sesuai dengan kompleksitas mesin atau persyaratan redundansi.
FAQ
T: Berapa banyak kartu yang dapat didukung A6500-SR?
J: Hingga 11 kartu perlindungan, satu kartu relai, dan satu atau dua kartu komunikasi.
T: Bisakah sistem diperluas?
J: Ya, menambahkan rak sistem kedua memperluas kapasitas hingga 6RU, berbagi kartu komunikasi untuk kedua rak.
T: Jenis sensor apa yang kompatibel?
J: Sensor arus eddy, piezoelektrik, seismik, dan RTD, serta input/output biner dan pulsa.
T: Berapa rentang suhu pengoperasian tanpa pendinginan paksa?
J: -20°C hingga +55°C (-4°F hingga 131°F).
T: Apakah sistem ini cocok untuk lingkungan industri yang keras?
J: Ya, dengan perlindungan IP20 dan lapisan konformal HumiSeal (kelas G3 ISA-S71.04-1985).
