Keterangan
Ringkasan

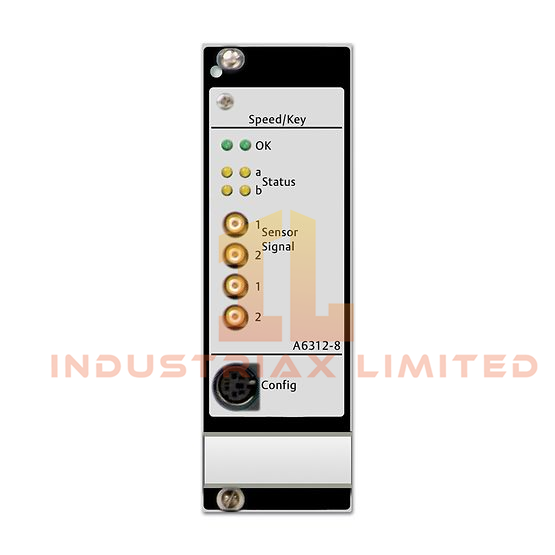

Modul A6312-8 Dual-Channel Speed and Key Monitor adalah modul pengukuran berintegritas tinggi yang dirancang untuk platform proteksi mesin AMS 6500 dari Emerson. Modul ini menyediakan pemantauan yang tepat terhadap kecepatan putaran poros, referensi fasa, kondisi kecepatan nol, dan arah putaran—parameter penting untuk melindungi peralatan berputar bernilai tinggi. Modul ini mendukung arsitektur proteksi yang sesuai dengan API 670 dan terintegrasi dengan mulus dengan kartu pemantauan AMS 6500 lainnya untuk membentuk sistem proteksi mesin yang lengkap.
Fitur Utama
-
Pemantauan kecepatan dan fase (kunci) saluran ganda
-
Fungsionalitas perlindungan mesin yang sesuai dengan API 670
-
Mendukung konfigurasi tachometer redundan dengan peralihan otomatis.
-
Memantau kualitas pulsa, tegangan celah sensor, dan integritas sinyal.
-
Mendeteksi kecepatan nol, putaran terbalik, dan sudut fase.
-
Dirancang untuk turbin, kompresor, dan aset berputar kecepatan tinggi lainnya.
-
Terintegrasi dengan AMS 6500 untuk konfigurasi, tren, dan diagnostik.
Spesifikasi Teknis
Karakteristik Listrik
| Parameter |
Spesifikasi |
| Nomor Model |
A6312-8
|
| Rentang Masukan |
0 hingga ±27,3 VDC |
| Kemampuan Output |
Maksimum 6 W, 250 mA pada 24 VDC |
| Saluran |
Pemantauan kecepatan dan tombol dua saluran |
| Mode Redundan |
Didukung; peralihan otomatis berdasarkan perbandingan pulsa dan tegangan celah. |
| Jenis Sensor |
Sensor perpindahan untuk pengukuran kecepatan dan fase. |
Peringkat Lingkungan
| Parameter |
Spesifikasi |
| Suhu Operasional |
Kompor berstandar industri |
| Kelembaban |
Kelembapan relatif 5–95%, tidak mengembun |
| Getaran |
Cocok untuk lingkungan mesin berputar dengan getaran tinggi. |
| Terkejut |
Toleransi guncangan tingkat industri |
Data Mekanik
| Parameter |
Spesifikasi |
| Ukuran |
40,3 mm × 128,4 mm × 160,0 mm |
| Berat |
320 g |
| Pemasangan |
Sistem rak AMS 6500 |
| Negara Asal |
Amerika Serikat |
Logistik
| Parameter |
Spesifikasi |
| Kondisi |
100% Baru |
| Tersedianya |
Tersedia |
| MOQ |
1 |
| Kode HS |
Nomor telepon 8537101190 |
Deskripsi Fungsional
Modul A6312-8 menyediakan pemantauan dua saluran untuk sinyal kecepatan dan sinyal kunci (fase), memungkinkan penilaian terperinci terhadap perilaku rotasi poros. Pengukuran kecepatan dilakukan menggunakan probe perpindahan yang diarahkan ke roda gigi, roda gigi, atau alur pasak yang terpasang pada poros. Hal ini memungkinkan sistem untuk mendeteksi kondisi kecepatan nol, rotasi terbalik, dan perubahan kecepatan secara real-time untuk kontrol dan perlindungan proses.
Pengukuran fase (kunci) menggunakan target sekali per putaran untuk menetapkan titik referensi untuk analisis getaran, pelacakan posisi rotor, dan diagnostik lanjutan. Parameter ini sangat penting untuk mengidentifikasi perubahan dalam dinamika mesin, seperti ketidakstabilan rotor atau perkembangan kerusakan mekanis.
Dalam mode redundansi, modul secara otomatis beralih antara sensor tachometer utama dan cadangan jika terdeteksi penurunan sinyal. Untuk menjaga kontinuitas fasa, kedua sensor harus dipasang pada bidang aksial yang sama.
A6312-8 adalah komponen inti dari sistem proteksi yang sesuai dengan standar API 670 dan banyak digunakan pada turbin uap, turbin gas, unit hidro, dan kompresor besar. Desainnya yang kokoh memastikan keandalan jangka panjang di lingkungan industri yang keras.
Skenario Aplikasi
-
Pemantauan kecepatan dan fase untuk mesin berputar kecepatan tinggi.
-
Sistem perlindungan mesin yang sesuai dengan standar API 670.
-
Turbin, kompresor, dan peralatan hidromekanik
-
Instalasi tachometer redundan yang memerlukan failover otomatis.
-
Diagnostik canggih menggunakan perangkat kesehatan mesin AMS 6500.
Pertanyaan yang Sering Diajukan (FAQ)
T: Dapatkah A6312-8 beroperasi dalam mode tachometer redundan? J: Ya. Perangkat ini mendukung peralihan otomatis berdasarkan integritas pulsa dan tegangan celah sensor.
T: Jenis sensor apa yang dibutuhkan untuk pengukuran fasa? J: Diperlukan probe perpindahan satu putaran per revolusi untuk referensi fasa yang akurat.
T: Apakah modul ini kompatibel dengan rak AMS 6500? J: Ya. Modul ini dirancang khusus untuk sistem perlindungan mesin AMS 6500.
