Keterangan

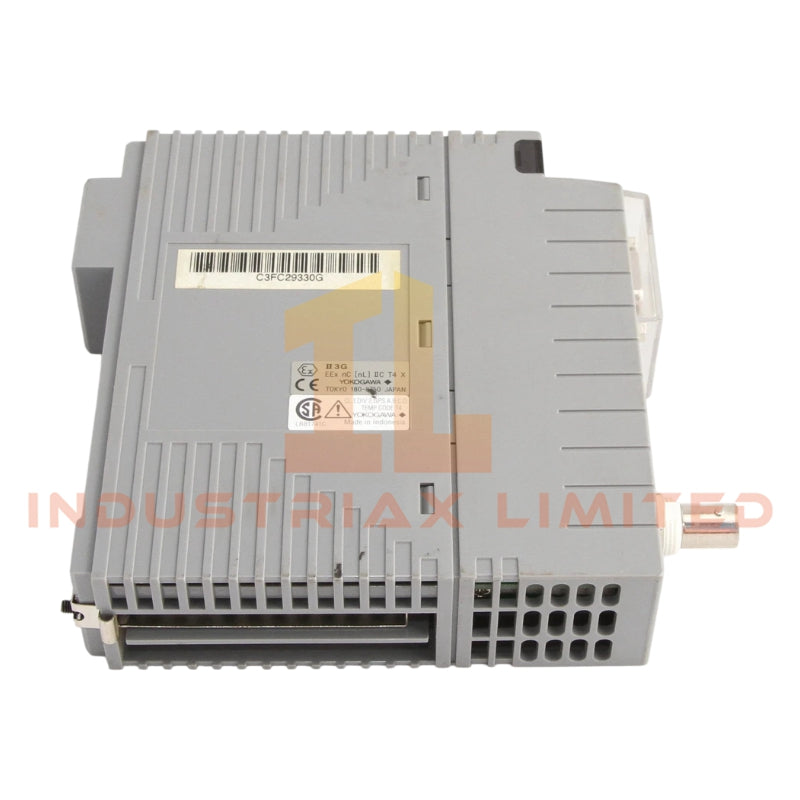

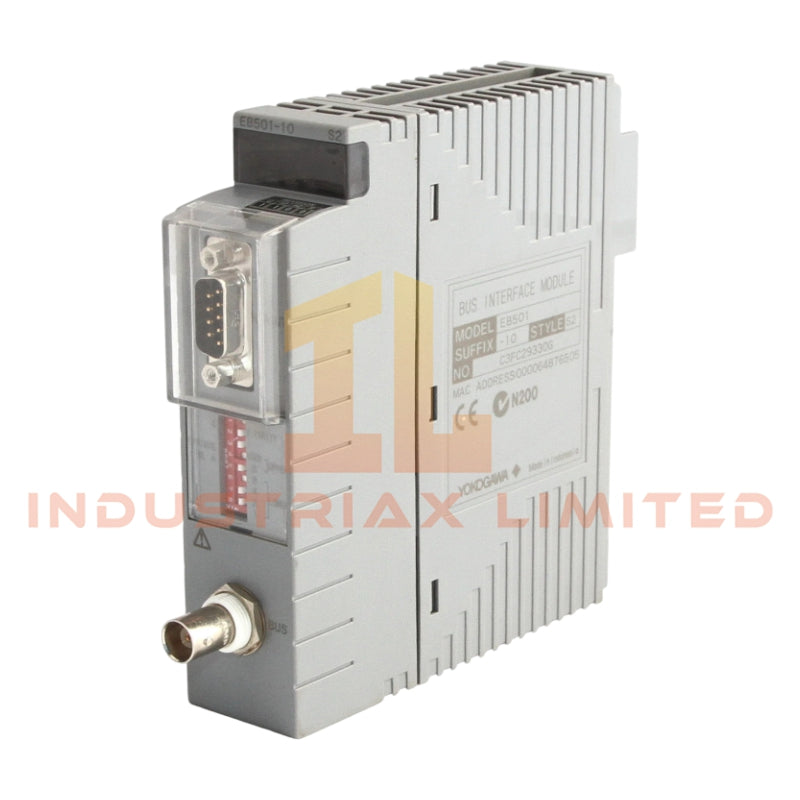

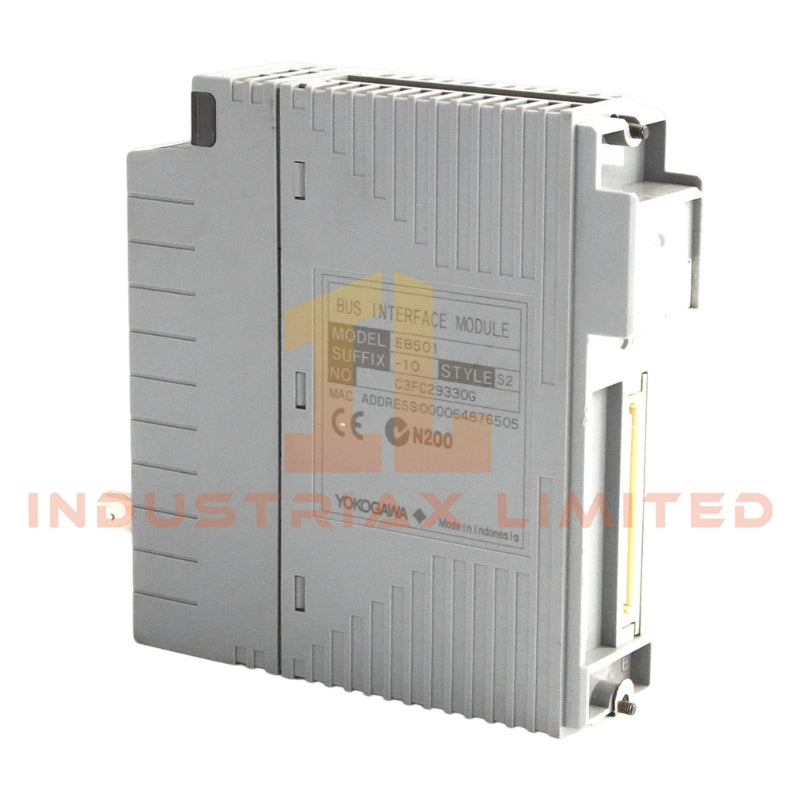

Modul Antarmuka Bus Yokogawa EB501-10 S2

Yokogawa EB501-10 S2 berfungsi sebagai Modul Antarmuka Bus EB501-10 S2 utama yang digunakan untuk menjalankan komunikasi slave Bus ER deterministik di seluruh arsitektur node I/O sistem kontrol Yokogawa CENTUM CS dan CENTUM VP.

Dikonfigurasi untuk pertukaran data node I/O waktu nyata dalam topologi kontrol terdistribusi CENTUM VP, Yokogawa EB501-10 S2 (Modul Antarmuka Bus EB501-10 S2) menyediakan eksekusi listrik dan tingkat protokol langsung antara rak node jarak jauh dan antarmuka master Unit Kontrol Lapangan (FCU) melalui hubungan Bus ER.

Rincian Akhiran & Matriks Model

• Model Dasar: EB501-10
• Revisi Perangkat Keras: S2
• Kelas Fungsional: Modul Antarmuka Slave Bus ER
• Peran Sistem: Antarmuka komunikasi node I/O jarak jauh

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
ModelMerek	Yokogawa EB501-10 S2
Asal	Jepang
Berat	0,3 kg
Dimensi	12,7 cm x 2,5 cm x 12,7 cm
Suhu Operasional	-20 degC hingga 70 degC (penundaan startup diperlukan di bawah 0 degC)
Konsumsi Daya	Ditenagai melalui backplane rak (sekitar suplai sistem 24 VDC)
Jenis Komunikasi	Antarmuka slave Bus ER
Tautan Data	Koneksi bus koaksial (antarmuka BNC)
Kecepatan Transfer	10 Mbps tetap

Karakteristik Bus Komunikasi Yokogawa DCS

EB501-10 S2 mengimplementasikan sinyal deterministik Bus ER dalam arsitektur Yokogawa CENTUM, memungkinkan pertukaran data proses siklik antara lapisan pemrosesan master Unit Kontrol Lapangan (FCU) dan node I/O terdistribusi. Tumpukan komunikasi selaras dengan perilaku integrasi lapangan Yokogawa DCS, mendukung propagasi variabel proses yang tersalur dan jalur pengembalian perintah kontrol. Arsitektur kontrol proses Yokogawa yang umum mungkin juga menginterfasi modul tingkat yang lebih tinggi melalui segmen FOUNDATION Fieldbus atau Profibus PA pada lapisan pengawasan, sementara EB501 tetap didedikasikan untuk segregasi transportasi backplane-ke-node dalam domain Bus ER.

Pertanyaan yang Sering Diajukan

T: Bisakah EB501-10 S2 di-hot-swapped selama operasi?
J: Hot-swap tidak didukung di bawah beban komunikasi Bus ER aktif. Pemutusan sistem atau isolasi node diperlukan sebelum pelepasan modul.

T: Apa dampak fluktuasi daya backplane pada modul?
J: Modul beroperasi pada suplai backplane rak yang stabil. Ketidakstabilan tegangan dapat mengganggu sinkronisasi Bus ER dan menyebabkan siklus inisialisasi ulang komunikasi.

T: Apakah modul mendukung konfigurasi Bus ER yang redundan?
J: Konfigurasi redundan tergantung pada arsitektur FCU dan pengaturan slot master-slave yang berpasangan. EB501-10 S2 sendiri beroperasi sebagai antarmuka node slave.

Panduan Instalasi Lapangan

Pastikan perkabelan koaksial Bus ER diakhiri menggunakan konektor BNC yang disetujui dengan perutean impedansi terkontrol. Pertahankan pemisahan antara perkabelan sinyal dan konduktor tegangan tinggi untuk mengurangi derau yang diinduksi pada saluran bus 10 Mbps. Modul harus terpasang sepenuhnya ke konektor backplane node I/O untuk menjamin keselarasan jam dan data yang stabil. Pentanahan sasis rak harus mengikuti standar pentanahan kabinet Yokogawa untuk menjaga integritas referensi sinyal di seluruh segmen node terdistribusi. Hindari penyisipan atau pelepasan dalam kondisi berenergi kecuali desain sistem secara eksplisit mendukung mode isolasi pemeliharaan.

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
