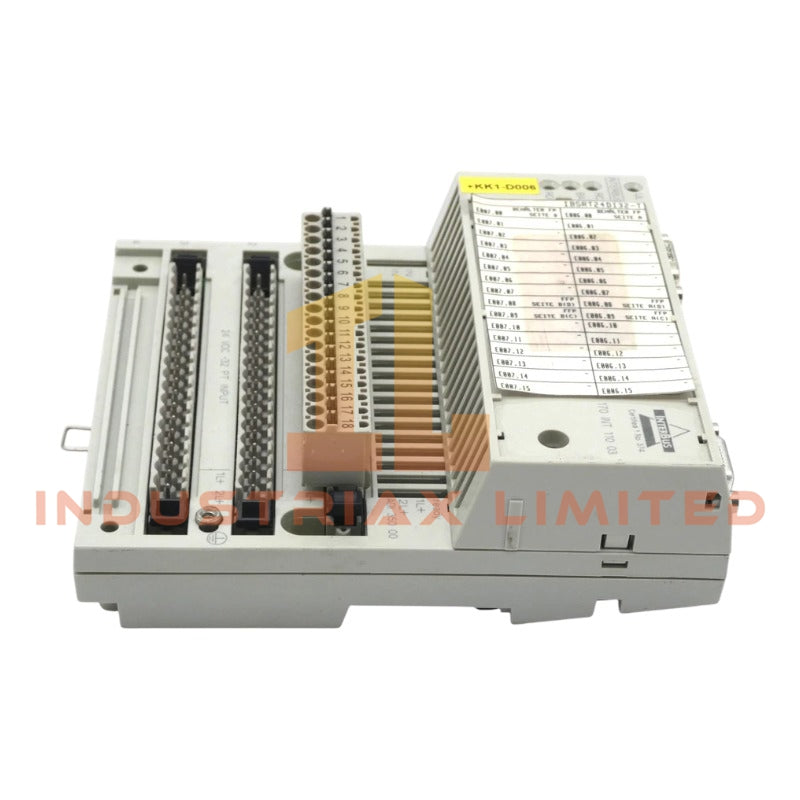

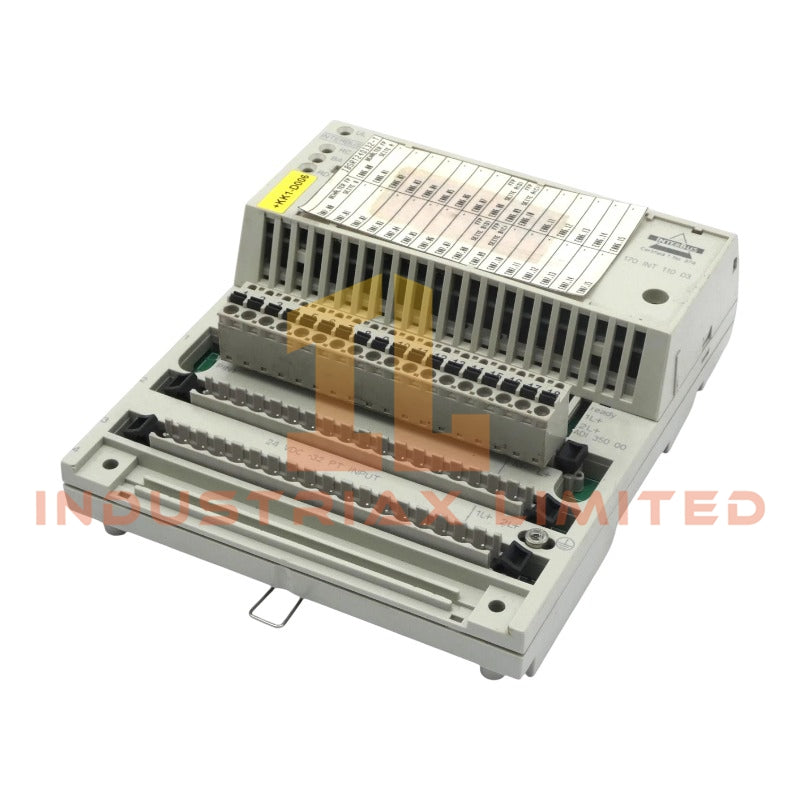

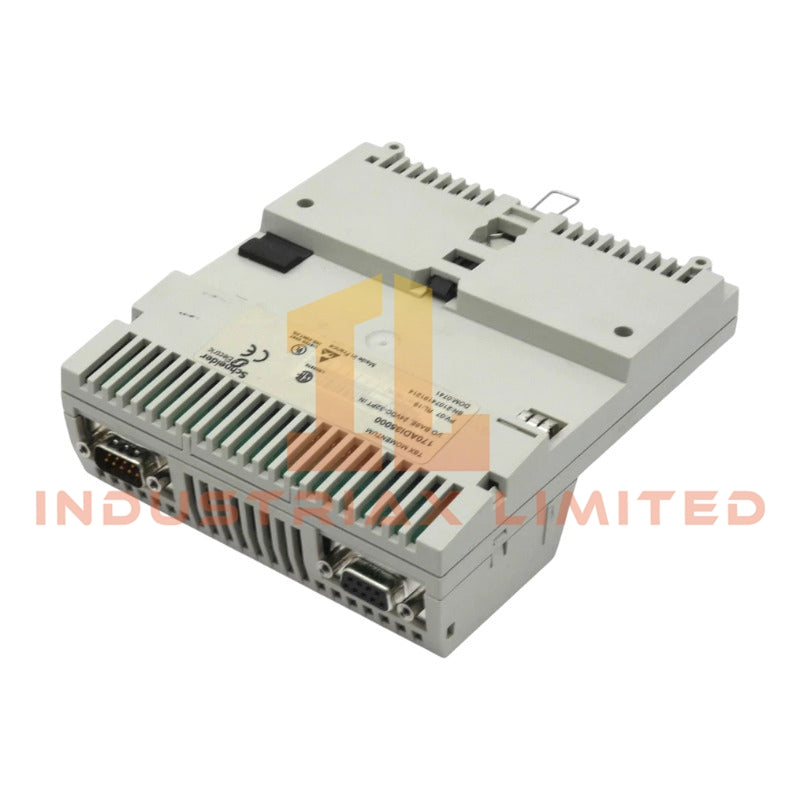

Modul I/O Diskrit Modicon Momentum Schneider Electric 170ADM35010
Dikonfigurasi untuk akuisisi sinyal diskrit dan peralihan dalam arsitektur backplane Modicon Momentum, Schneider Electric 170ADM35010 (I/O Base Solid State Diskrit 170ADM35) menyediakan eksekusi fisik/elektrik langsung untuk antarmuka input dan output digital 24 VDC dalam jaringan I/O terdistribusi Momentum.
Rincian Suffix & Matriks Model
170ADM35: Pengidentifikasi seri dasar untuk I/O base diskrit Momentum
010: Varian konfigurasi spesifik dalam keluarga modul DC solid-state 16 I/O
Penetapan platform Momentum: Arsitektur sistem I/O terdistribusi modular
Spesifikasi Perangkat Keras
Parameter
Spesifikasi
Model Merek
Schneider Electric 170ADM35010
Saluran Input
16 input (IEC 1131-2 Tipe 1)
Tegangan Input
24 VDC (jangkauan -3 hingga 30 V)
Logika Input
Logika positif
Ambang Arus Input
0: <= 1,2 mA, 1: >= 2,5 mA
Saluran Output
16 output solid-state
Pengelompokan Output
2 grup yang terdiri dari 8 output
Tegangan Output
24 VDC (<= 30 VDC maks)
Arus Output
0,5 A per titik, 4 A per grup, 8 A per modul
Arus Bocor
< 1 mA per sirkuit output
Arus Output Puncak
5 A
Backplane PLC Schneider Electric & Perilaku I/O Deterministik
Dalam arsitektur Modicon Momentum, 170ADM35010 melakukan penyegaran I/O siklik melalui komunikasi bus backplane, di mana waktu pemindaian deterministik mengatur penguncian input dan propagasi status output. Modul ini berinteraksi dengan penjadwalan tingkat kontroler melalui arbitrasi rak internal, memastikan urutan pembaruan status yang dapat diprediksi di seluruh segmen I/O terdistribusi.
Kompatibilitas tingkat firmware diselaraskan dengan alat konfigurasi platform Momentum, mendukung pengunduhan parameter dan pemetaan modul melalui konfigurasi tingkat sistem. Kecepatan komunikasi backplane dan tingkat penyegaran I/O bergantung pada siklus pemindaian prosesor host dan topologi rak, dengan perilaku deterministik dipertahankan di bawah eksekusi pemindaian PLC standar.
Pertanyaan yang Sering Diajukan
T: Apakah 170ADM35010 mendukung penggantian hot-swap dalam kondisi daya backplane hidup? J: Modul ini dirancang untuk integrasi rak Momentum; perilaku hot-swap tergantung pada konfigurasi sistem dan segmentasi daya backplane. Risiko busur listrik harus dievaluasi di tingkat rak.
T: Berapa batas beban output per grup saluran? J: Pengelompokan output diberi rating 4 A per grup dan 0,5 A per titik individu, dengan batas modul total 8 A dalam kondisi peralihan solid-state DC.
T: Bagaimana penyaringan input memengaruhi stabilitas sinyal? J: Logika input menggunakan ambang batas IEC 1131-2 Tipe 1 dengan jendela tegangan yang ditentukan, memberikan kekebalan derau terhadap sinyal medan 24 VDC yang mengambang atau tidak terdefinisi.
Pedoman Pemasangan di Lapangan
Pasang modul ke backplane Modicon Momentum untuk memastikan konektor terpasang penuh guna menghindari gangguan komunikasi bus
Pertahankan kabel berpelindung untuk jalur input 24 VDC di mana terdapat interferensi elektromagnetik
Patuhi batas arus grup untuk mencegah akumulasi termal pada tahap output solid-state
Verifikasi polaritas yang benar untuk konfigurasi input logika positif sebelum diberi energi
Pastikan jarak yang memadai untuk disipasi termal dalam rakitan rak yang padat
