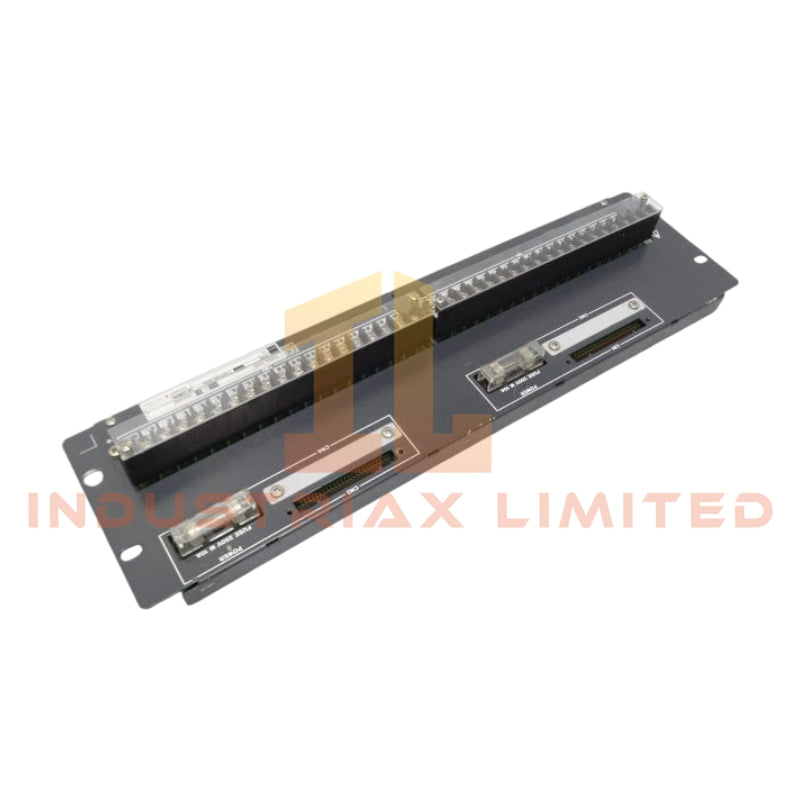

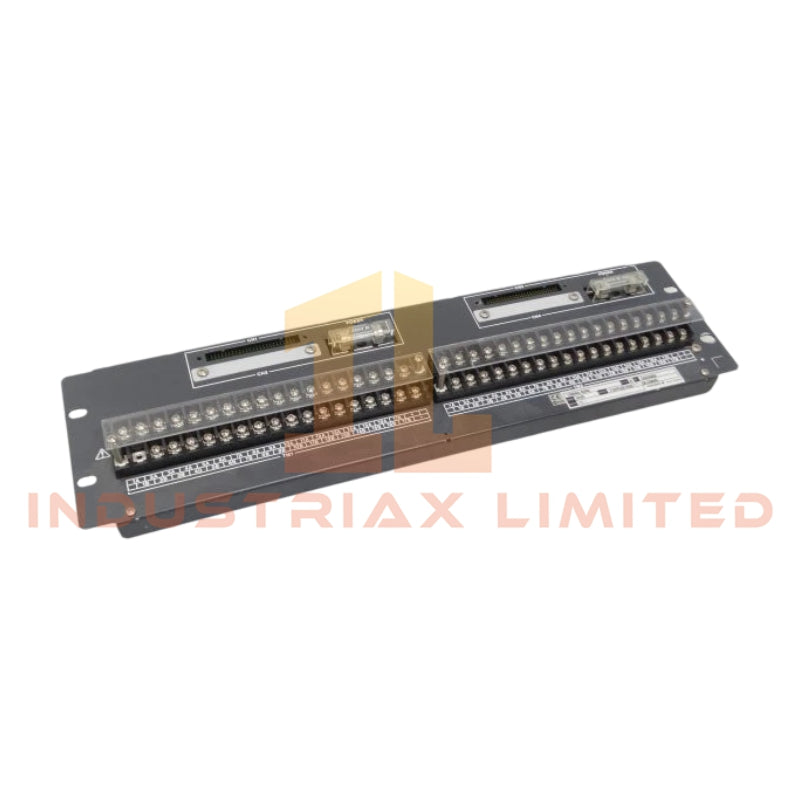

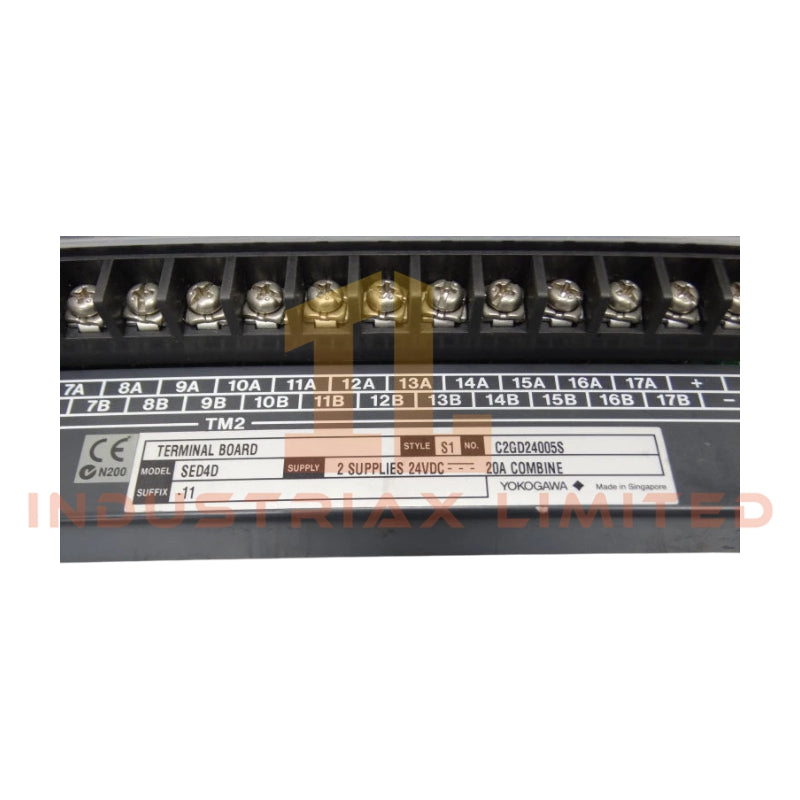

Modul Output Digital Yokogawa SED4D-11 ProSafe-RS

Yokogawa SED4D-11, yang juga dikatalogkan sebagai Modul Output Digital SED4D, beroperasi sebagai komponen perangkat keras khusus untuk pengalihan penting keselamatan dan pelaksanaan beban dalam platform Sistem Terinstrumen Keselamatan ProSafe-RS.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	SED4D-11
Merek	Yokogawa
Asal	Jepang
Jumlah Saluran	4
Tegangan Output	24 VDC
Arus Beban Maks per Saluran	2 A
Koefisien Derating	A = 5, B = 0 (Tunggal); A = 10, B = 0 (Ganda redundan)
Suhu Operasi	-20 hingga 60 degC
Konsumsi Daya	300 mA pada 5 VDC, 150 mA pada 24 VDC
Batasan Panjang Kabel	1694 m (pada 0.1 A), 404 m (pada 0.2 A)
Kapasitansi Pengkabelan	60 pF/m (kabel AKB331), 50 pF/m (kabel Pengguna)
Isolasi	Isolasi modul
Diagnostik	Pengujian pulsa diagnostik didukung

Isolasi Listrik Antar Saluran dan Integritas Sinyal

Arsitektur perangkat keras menggunakan isolasi tingkat modul galvanik untuk mencegah transien tegangan mode umum menyebar melintasi bidang belakang sistem internal. Transmisi sinyal pada jarak pengkabelan lapangan yang panjang diatur oleh ambang kapasitansi yang ketat (60 pF/m melalui media AKB331 standar atau 50 pF/m melalui pengkabelan yang ditentukan pengguna). Penurunan tegangan pada jalur yang panjang dikelola oleh batasan beban-ke-jarak yang eksplisit, di mana panjang loop lapangan maksimum yang diizinkan berjenjang dari 1694 m pada penarikan arus 0.1 A turun menjadi 404 m saat menggerakkan beban 0.2 A. Pengujian pulsa diagnostik menjalankan validasi keselamatan online otomatis, memancarkan pulsa uji singkat di bawah milidetik untuk memverifikasi kontinuitas loop dan integritas sakelar solid-state tanpa mengganggu status elemen kontrol akhir.

Pertanyaan yang Sering Diajukan

Q: Bagaimana koefisien derating A dan B mempengaruhi selubung termal operasional?

A: Koefisien A dan B mendefinisikan batas disipasi panas internal berdasarkan kepadatan tata letak. Pengguna harus menghitung total saluran aktif yang diizinkan pada suhu lingkungan yang tinggi menggunakan matriks konfigurasi spesifik (A = 5 untuk arsitektur tunggal, A = 10 untuk arsitektur redundan ganda) untuk mencegah kelebihan beban termal di bawah batas ambien 60 degC.

Q: Bisakah modul menoleransi korsleting pengkabelan lapangan?

A: Pengujian pulsa diagnostik terintegrasi mendeteksi kesalahan arus berlebih dan korsleting. Namun, sekering pembatas arus eksternal harus disediakan sesuai dengan peringkat maksimum 2 A per saluran untuk melindungi sirkuit output solid-state dari degradasi termal fisik selama kondisi kesalahan yang berkelanjutan.

Panduan Instalasi Lapangan

• Batasan Perutean Kabel: Loop pengkabelan lapangan yang melebihi 404 m harus memiliki penarikan arus berkelanjutan yang dibatasi di bawah 0.1 A untuk mengatasi penurunan tegangan resistif dan interferensi reaktif kapasitif.
• Matriks Grounding Pelindung: Semua kabel sinyal harus diakhiri menggunakan koneksi impedansi rendah ke bus ground instrumen khusus. Kontinuitas pelindung harus dipertahankan melalui kotak sambungan perantara dan diisolasi dari ground pengaman di ujung perangkat lapangan untuk mencegah loop ground.
• Manajemen Termal: Pertahankan ruang konveksi bebas di sekitar sasis modul di dalam penutup. Saat diterapkan dalam konfigurasi redundan ganda, terapkan parameter koefisien A = 10 untuk memverifikasi bahwa total beban panas kabinet tidak mendorong suhu internal lokal melewati ambang batas 60 degC.

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
