Keterangan

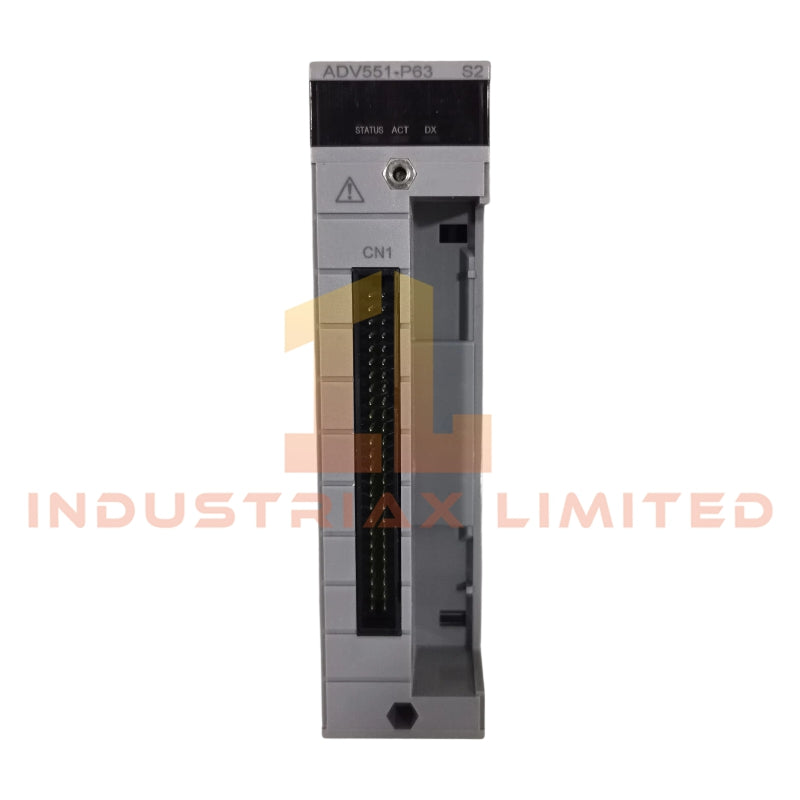

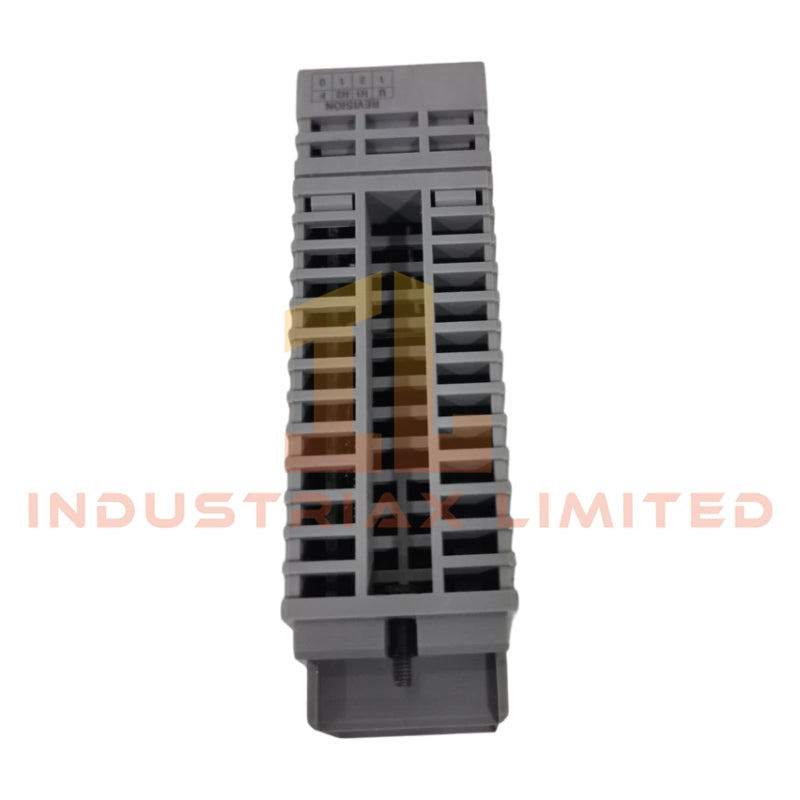

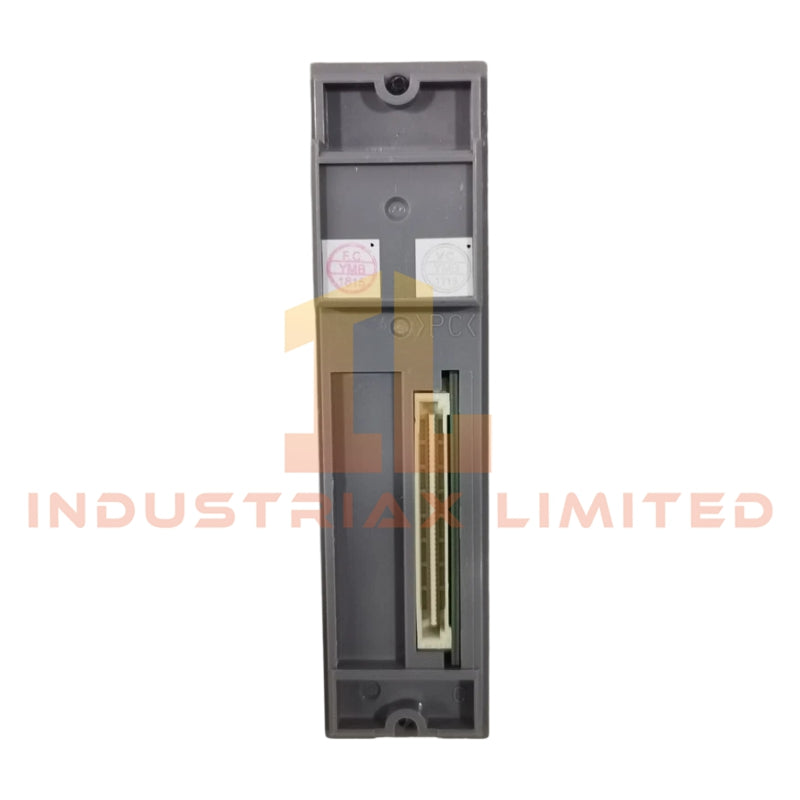

Modul Keluaran Digital Yokogawa ADV551-P63/D5A00
Dikonfigurasi untuk pengalihan sinyal diskrit 32 saluran di lingkungan kontrol proses berbasis CENTUM, Yokogawa ADV551-P63/D5A00 (Modul Keluaran Digital ADV551) menyediakan eksekusi fisik/listrik langsung. Modul ini mendukung keluaran transistor sink arus pada 24 V DC dengan keluaran lebar pulsa dan fungsionalitas keluaran berbanding waktu terintegrasi melalui kode akhiran P.
Rincian Akhiran & Matriks Model
| Segmen Kode |
Deskripsi |
| ADV551 |
Modul Keluaran Digital |
| P |
Fungsi keluaran lebar pulsa/fungsi keluaran berbanding waktu |
| 6 |
Termasuk tampilan status; tanpa proteksi ledakan |
| 3 |
Opsi ISA Standar G3 dan opsi suhu (-20 hingga 70 degC) |
| D5A00 |
Adaptor Antarmuka Kabel KS untuk antarmuka digital 32 saluran |
| ATD5A-00 |
Model adaptor antarmuka kabel KS terkait |
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| Model |
ADV551-P63/D5A00 |
| Merek |
Yokogawa |
| Jenis Produk |
Modul Keluaran Digital |
| Asal |
Jepang |
| Jumlah Saluran |
32 saluran keluaran digital |
| Format Keluaran |
Sink arus |
| Tegangan Terapan Terukur |
24 V DC |
| Arus Beban Maksimum |
100 mA/saluran pada 26.4 V |
| Keluaran Lebar Pulsa |
Didukung |
| Keluaran Berbanding Waktu |
Didukung |
| Tegangan Tahan Isolasi |
2 kV AC antara sinyal keluaran dan sistem selama 1 menit |
| Tegangan Tahan Umum-ke-Umum |
500 V AC selama 1 menit per sisi minus umum 16 saluran |
| Suhu Operasional |
-20 hingga 70 degC |
| Indikasi Status |
Tampilan status terintegrasi |
| Proteksi Ledakan |
Tidak termasuk |
| Adaptor Antarmuka |
Adaptor Antarmuka Kabel KS ATD5A-00 |
| Berat |
0,2 kg |
Isolasi Saluran dan Penanganan Sinyal DCS
Seri ADV551 beroperasi dalam arsitektur DCS Yokogawa menggunakan struktur grup keluaran digital terisolasi yang dipisahkan per konfigurasi umum 16 saluran. Modul ini dirancang untuk pengalihan langsung tingkat transistor dari beban yang terhubung ke lapangan sambil mempertahankan pemisahan listrik antara sirkuit sisi sistem dan sirkuit sisi keluaran melalui isolasi tahan 2 kV AC.
Fungsi keluaran lebar pulsa terintegrasi memungkinkan kontrol aktuasi berbanding waktu untuk perangkat lapangan yang digerakkan secara elektrik yang memerlukan modulasi siklus kerja daripada transisi status ON/OFF statis. Pemisahan kabel antara keluaran umum dan perutean sinyal diperlukan untuk meminimalkan kopling induktif dan propagasi transien di seluruh saluran yang berdekatan.
Pertanyaan yang Sering Diajukan
Q: Apakah ADV551-P63/D5A00 mendukung hot swapping selama operasi?
A: Kemampuan hot-swap tergantung pada arsitektur stasiun kontrol Yokogawa yang terinstal dan konfigurasi pembawa I/O. Prosedur penyisipan dan penghapusan modul harus mengikuti urutan pemeliharaan pengontrol aktif yang ditentukan untuk platform DCS host.
Q: Jenis beban lapangan apa yang dapat dihubungkan ke keluaran modul?
A: Keluaran ditujukan untuk operasi sink arus 24 V DC dengan arus beban maksimum 100 mA per saluran. Karakteristik beban eksternal harus tetap dalam batas pengalihan transistor yang ditentukan.
Q: Apakah isolasi antar saluran disediakan untuk semua 32 keluaran?
A: Modul ini menyediakan pengelompokan umum per bagian 16 saluran. Peringkat tahan isolasi ditentukan antara sinyal keluaran dan sisi sistem, serta antara umum untuk setiap pengelompokan minus umum 16 saluran.
Panduan Instalasi Lapangan
Sebelum instalasi, pastikan bahwa unit dasar dan keselarasan adaptor antarmuka kabel KS sesuai dengan penugasan slot yang ditentukan dalam rakitan pembawa I/O Yokogawa. Keterlibatan konektor yang tidak tepat dapat mengakibatkan perilaku saluran keluaran yang terputus-putus.
Pisahkan kabel keluaran digital dari konduktor daya AC berenergi tinggi dan kabel motor penggerak frekuensi variabel untuk mengurangi derau listrik yang dihantarkan ke keluaran umum. Pengkabelan lapangan yang terlindungi harus menggunakan pentanahan pelindung satu titik pada bilah pentanahan kabinet kecuali ditentukan lain oleh filosofi pentanahan pabrik.
Selama pekerjaan terminasi, konfirmasikan orientasi polaritas keluaran untuk operasi sink arus. Beban eksternal harus mereferensikan konfigurasi suplai DC yang benar untuk menghindari konduksi terbalik atau kerusakan transistor.
Jangan melebihi arus beban per saluran 100 mA yang ditentukan. Perangkat lapangan induktif seperti relai dan solenoida harus menggunakan komponen penekan eksternal untuk membatasi transien pengalihan pada terminal keluaran.
