Ikhtisar

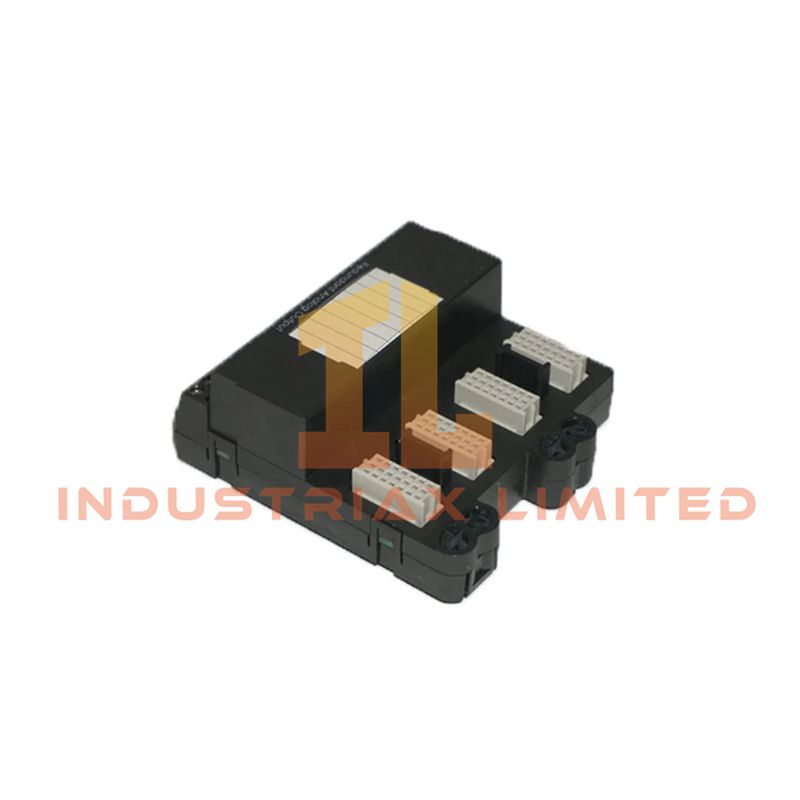

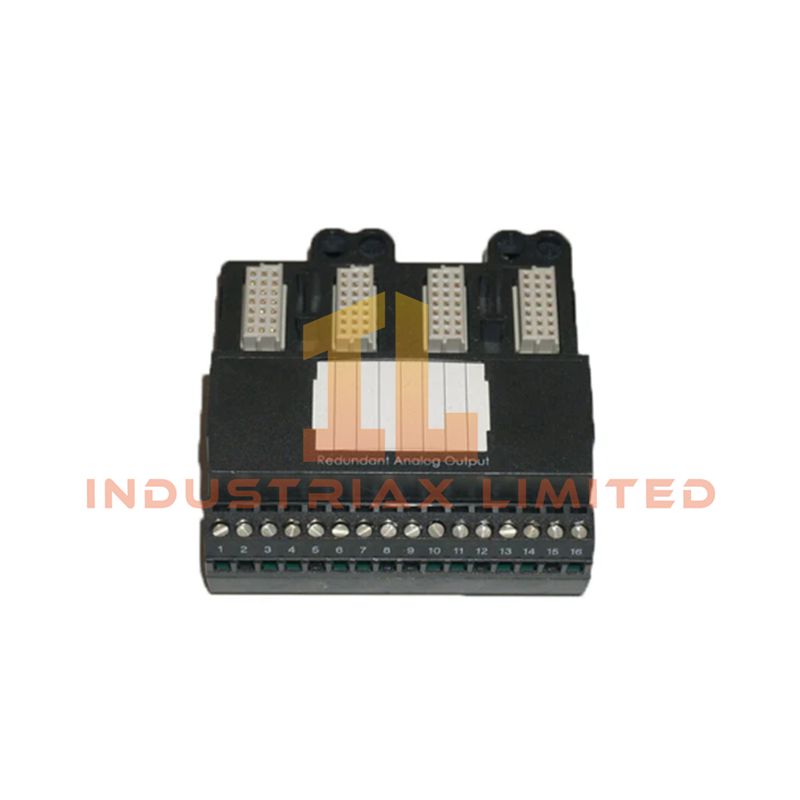

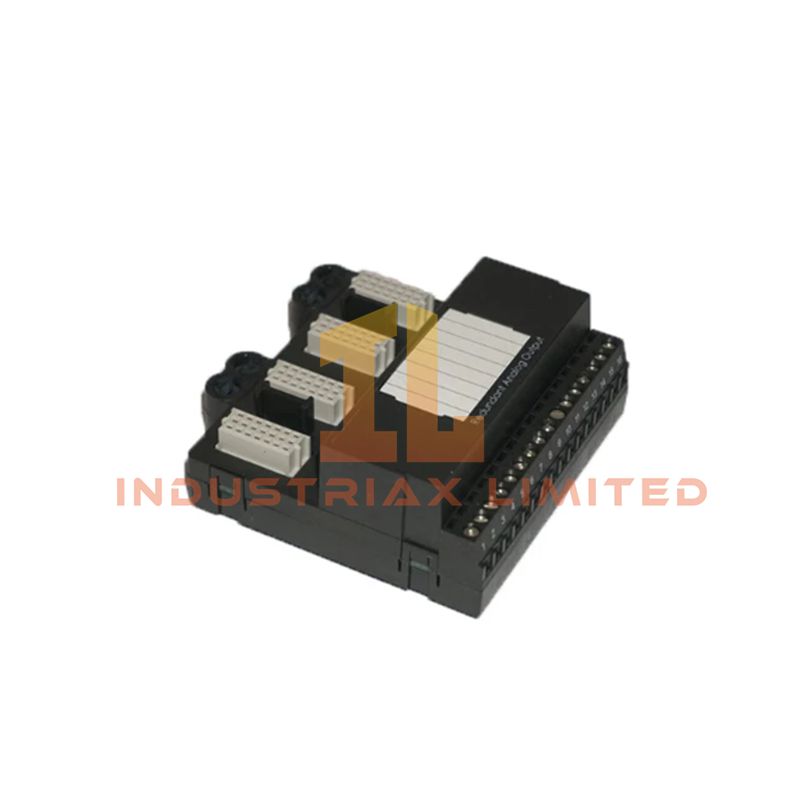

Blok Terminal DeltaV SSeries (FM21UKEX0017U) direkayasa untuk pengoperasian yang andal di lingkungan berbahaya. Dirancang untuk digunakan dengan instalasi Zona 2, blok ini memastikan konektivitas yang aman dan kepatuhan terhadap standar keselamatan internasional. Blok terminal ini kompatibel dengan berbagai kartu I/O DeltaV SSeries, menampilkan sistem pengunci putar yang menjamin penjajaran kartu yang tepat dan integritas sistem.
Spesifikasi Teknis
Persyaratan Daya
-
Tegangan Suplai: 30 VDC
-
Konsumsi Arus: 200 mA
Peringkat Lingkungan
-
Suhu Operasi: -40°C hingga +70°C
-
Ketahanan Guncangan: 10 g, 11 ms setengah-sinus
-
Toleransi Getaran: 1 mm puncak-ke-puncak dari 2–13.2 Hz; 0.7 g dari 13.2–150 Hz
-
Kelembaban Relatif: 5–95%, non-kondensasi
-
Kontaminan Udara: Kelas G3 per ISA-S71.04-1985
Sertifikasi
-
Atmosfer Berbahaya: Ex ec nC IIC Gc
-
Persetujuan FM: FM19ATEX0173U, FM17US0286U, FM17CA0145U, FM21UKEX0017U
-
IECEx: FMG 19.0019U
-
Kelas I, Divisi 2, Grup A, B, C, D
-
Kelas I, Zona 2, AEx/Ex ec nC IIC Gc
Instalasi & Pengoperasian
-
Blok terminal dapat dipasang atau dilepas dengan daya sistem terhubung hanya jika tidak ada kartu I/O dan tidak ada kabel lapangan yang terhubung
-
Sistem pengunci putar memastikan kompatibilitas kartu yang tepat
-
Kunci harus diatur sesuai dengan kartu I/O spesifik yang digunakan
Pemeliharaan
-
Tidak ada suku cadang yang dapat diservis oleh pengguna
-
Pembongkaran tidak diizinkan
-
Kalibrasi tidak diperlukan
Aplikasi
Ideal untuk digunakan dalam sistem otomasi proses, antarmuka sinyal area berbahaya, dan lingkungan kontrol terdistribusi di mana kepatuhan terhadap standar keselamatan Zona 2 / Kelas I Divisi 2 diperlukan.
FAQ
T: Bisakah blok terminal dipasang saat sistem diberi daya?
J: Ya, tetapi hanya jika tidak ada kartu I/O yang terpasang dan kabel lapangan dilepas.
T: Apakah produk ini memerlukan kalibrasi?
J: Tidak diperlukan kalibrasi untuk pengoperasian.
T: Kartu I/O mana yang kompatibel?
J: Kompatibilitas dipastikan melalui sistem pengunci putar; kunci harus sesuai dengan jenis kartu I/O.
