Keterangan
Deskripsi Produk
Ringkasan

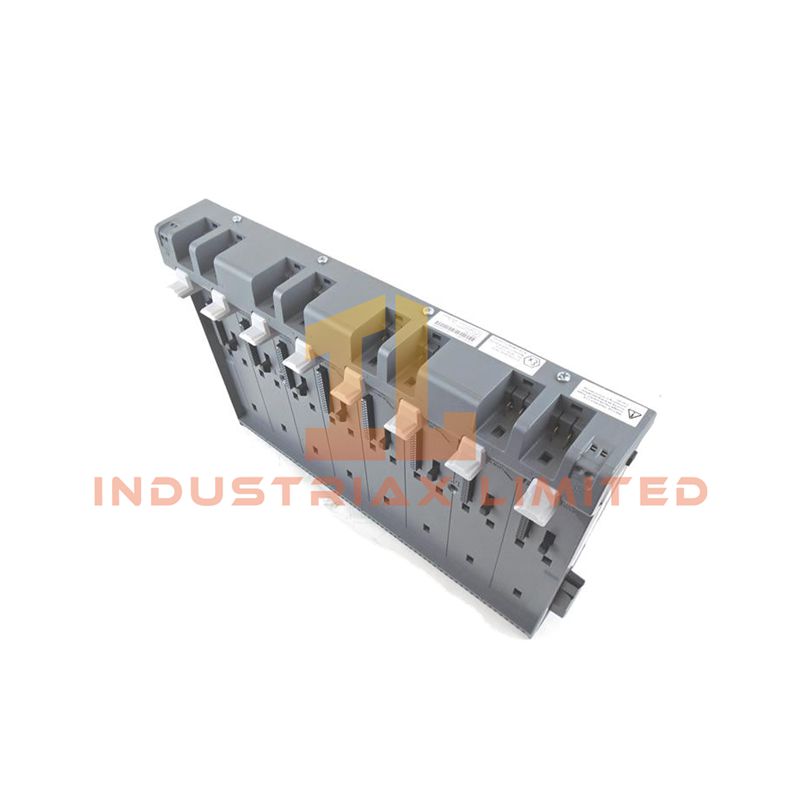

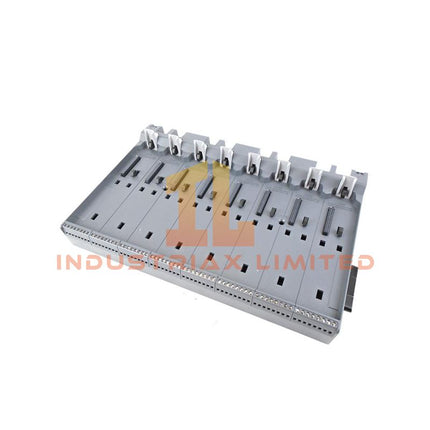

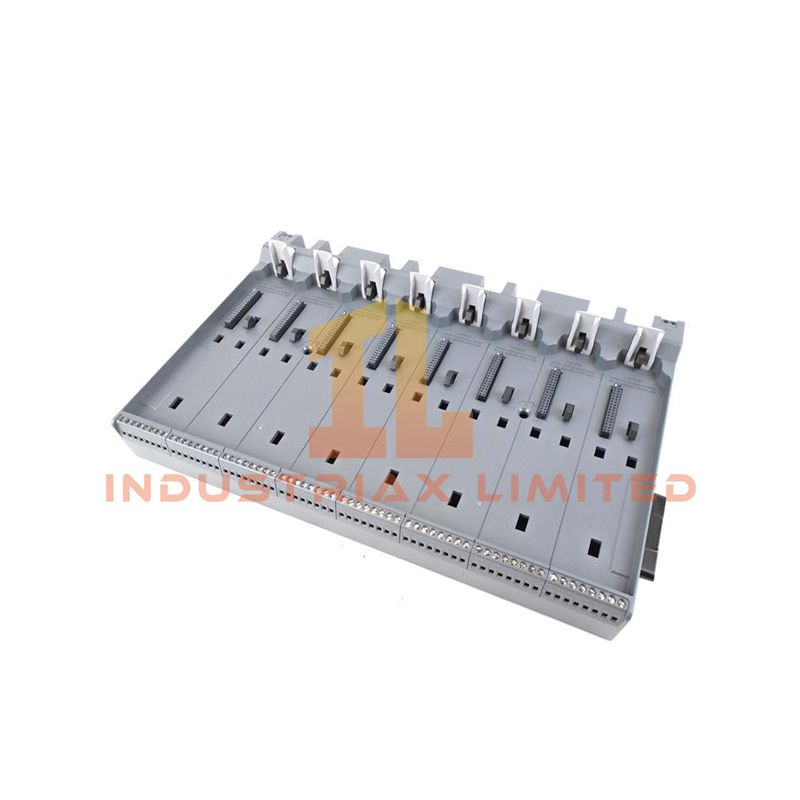

DeltaV S-Series KJ4005X1-BH1 adalah modul sistem otomatisasi digital keandalan tinggi yang dirancang untuk lokasi berbahaya. Direkayasa untuk lingkungan Zona 2, modul ini memastikan pengoperasian yang stabil di area dengan potensi atmosfer eksplosif. Modul ini mendukung bus lokal dan daya lapangan serta terintegrasi dengan mulus dengan pengontrol dan kartu I/O DeltaV S-Series lainnya.
Sertifikasi & Perlindungan Ledakan
-
Perlindungan Ledakan: II 3G Ex ec IIC Gc
-
Nomor Sertifikasi: FM19ATEX0173U, IECEx FMG 19.0019U, FM21UKEX0017U
-
Kepatuhan Standar: CL. I Div. 2 GP. A,B,C,D; CL. I Zone 2 AEx/Ex ec IIC Gc
-
Persetujuan Amerika Utara: FM17CA0145U, FM17US0286U
Persyaratan Daya
-
Daya Bus Lokal: 12 VDC, maks 15 A
-
Daya Lapangan (8-Wide Carrier): 30 VDC, maks 3 A per kartu
-
Tindakan Pencegahan Daya: Daya lapangan tidak boleh melebihi 30 VDC; selalu putuskan daya sebelum menyambungkan
Spesifikasi Lingkungan
-
Suhu Operasi: -40°C hingga +70°C
-
Ketahanan Guncangan: 10g, setengah-sinus, 11 ms
-
Toleransi Getaran: Puncak-ke-Puncak 1 mm (2–13,2 Hz), 0,7 g (13,2–150 Hz)
-
Kontaminan Udara: ISA-S71.04–1985 G3
-
Kelembaban: 5–95%, tanpa kondensasi
Panduan Instalasi & Pemeliharaan
-
Sistem harus dimatikan sebelum memasukkan atau melepas modul, pembawa, kabel ekstensi, atau adaptor SIS.
-
Slot pembawa yang kosong harus memiliki penutup modul KJ4005X1-BH1 terpasang.
-
Modul tidak berisi suku cadang yang dapat diservis pengguna dan tidak memerlukan kalibrasi.
-
Panjang gabungan maksimum pembawa I/O dan Local Bus Extenders adalah 6,5 meter.
-
Kabel interkoneksi antar selungkup harus dirutekan melalui saluran.
Aplikasi
Ideal untuk minyak & gas, petrokimia, pembangkit listrik, dan lingkungan industri lain yang membutuhkan perlindungan ledakan Zona 2.
FAQ
T: Bisakah modul diganti saat sistem menyala?
J: Tidak, daya harus diputuskan sebelum pemasangan atau pelepasan apa pun.
T: Apakah modul memerlukan kalibrasi?
J: Tidak diperlukan kalibrasi; modul ini dikalibrasi di pabrik.
T: Bisakah panjang interkoneksi melebihi 6,5 meter?
J: Tidak, melebihi panjang ini dapat membahayakan stabilitas bus.
