Keterangan
Ringkasan

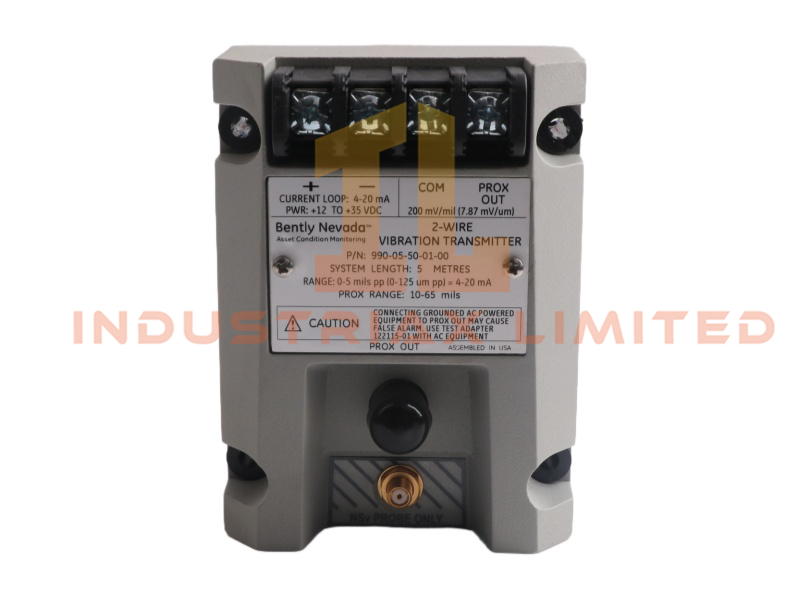

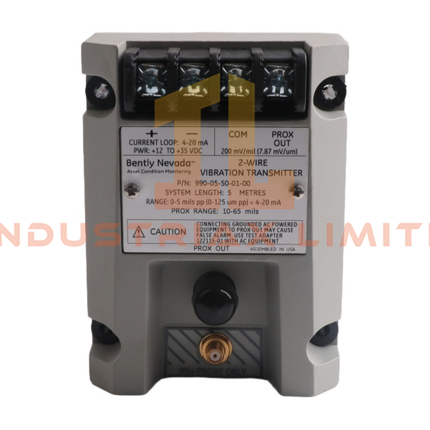

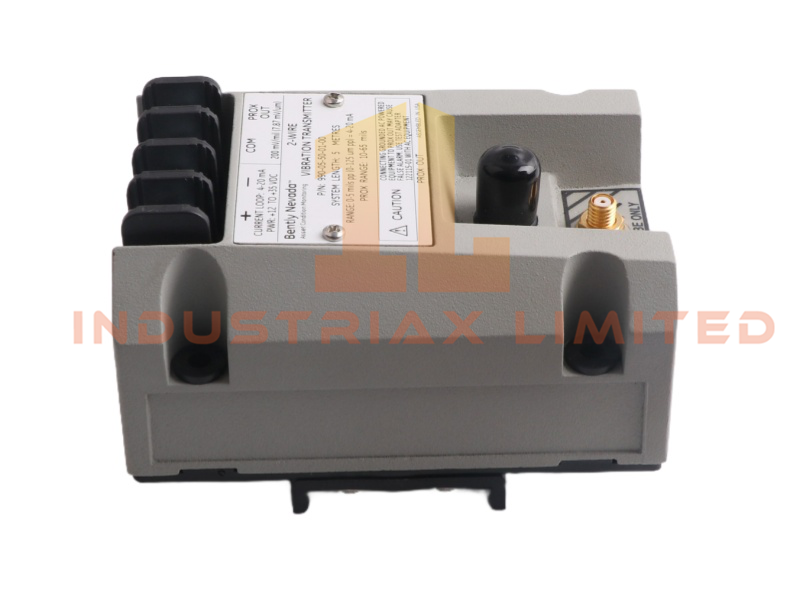

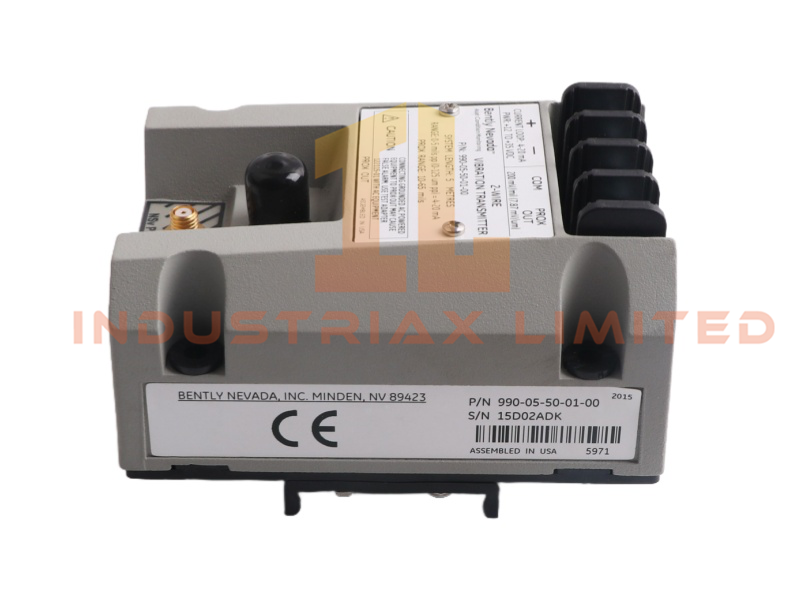

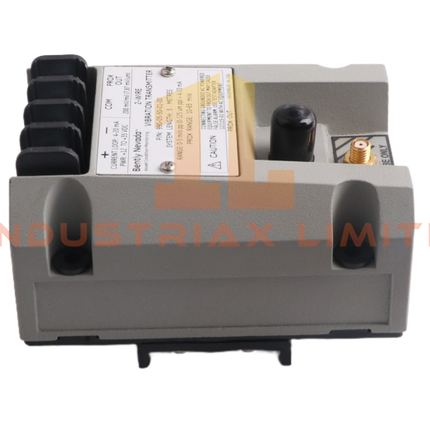

Bently Nevada 990‑05‑50‑01‑00 adalah pemancar getaran dua kabel yang ringkas, dirancang untuk pemantauan mesin OEM dan keperluan umum. Dirancang untuk integrasi dengan probe kedekatan 3300 NSv, alat ini mengubah getaran poros menjadi sinyal proses standar 4–20 mA yang cocok untuk PLC, sistem DCS, dan arsitektur proteksi dasar.
Karakteristik Fungsional
Pemancar bertenaga loop ini menyediakan keluaran getaran terkondisi pada rentang pengukuran puncak-ke-puncak 0–5 mil (0–125 μm pp) . Pemancar ini beroperasi dari catu daya +12 hingga +35 VDC dan mendukung resistansi loop maksimum 1.000 Ω pada 35 VDC , memastikan kompatibilitas dengan penggunaan kabel panjang dan beragam sistem kontrol.
990‑05‑50‑01‑00 dipasang langsung pada rel DIN 35 mm , menyederhanakan pemasangan panel. Alat ini mendukung panjang sistem hingga 5,0 m (16,4 ft) bila digunakan dengan probe NSv dan dilengkapi dengan pembatas arus bawaan sekitar 23 mA , yang melindungi peralatan di hilir.
Transmiter ini dirancang untuk aplikasi yang membutuhkan pemantauan tren getaran secara sederhana, bukan perlindungan tingkat API 670 penuh. Ukurannya yang ringkas dan tidak memerlukan persetujuan dari lembaga khusus menjadikannya ideal bagi OEM yang mencari solusi pemantauan yang hemat biaya.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Nomor Model / Bagian |
990‑05‑50‑01‑00
|
| Jenis Produk |
Pemancar Getaran Dua Kabel |
| Jenis Masukan |
Sensor jarak dekat 3300 NSv |
| Sinyal Keluaran |
4–20 mA |
| Rentang Pengukuran |
0–5 mil pp (0–125 μm pp) |
| Catu Daya |
+12 hingga +35 VDC |
| Resistansi Lingkaran Maksimum |
1.000 Ω pada 35 VDC |
| Batas Arus |
~23 mA |
| Pemasangan |
Rel DIN 35 mm |
| Panjang Sistem |
Hingga 5,0 m |
| Berat |
0,44 kg |
| Ukuran |
10 × 7,5 × 5,2 cm |
| Asal |
Amerika Serikat |
| Kondisi |
Baru |
| Tersedianya |
Tersedia |
| Kode HS |
Nomor telepon 8537101190 |
| Sistem |
Kompatibel dengan TSI |
Catatan Pertunjukan
Transmiter ini memproses sinyal perpindahan mentah dari probe NSv dan menghasilkan sinyal proporsional 4–20 mA untuk fungsi tren atau alarm dasar. Perangkat ini tidak dirancang untuk sistem penghentian kecepatan tinggi, tetapi menyediakan pemantauan yang andal untuk kompresor, pompa, kipas, dan peralatan berputar umum.
Bidang Aplikasi
-
Kompresor udara sentrifugal
-
Pompa dan motor industri
-
Kipas HVAC dan kipas proses
-
Mesin OEM yang membutuhkan tren getaran sederhana
-
Sistem tanpa persyaratan perlindungan API 670 lengkap
Pertanyaan yang Sering Diajukan (FAQ)
T: Jenis probe apa yang didukung oleh pemancar ini? Pemancar ini dirancang untuk digunakan dengan probe proximity 3300 NSv.
T: Apakah model ini memerlukan persetujuan untuk area berbahaya? Tidak. Model ini dirancang untuk lingkungan industri umum tanpa memerlukan sertifikasi khusus.
T: Apa format outputnya? Sinyal standar 4–20 mA yang diberi daya oleh loop, yang proporsional dengan amplitudo getaran.
T: Apakah ini cocok untuk proteksi penghentian operasi? Ini ditujukan untuk pemantauan dan tren dasar, bukan untuk sistem trip dengan integritas tinggi.
