Deskripsi Produk

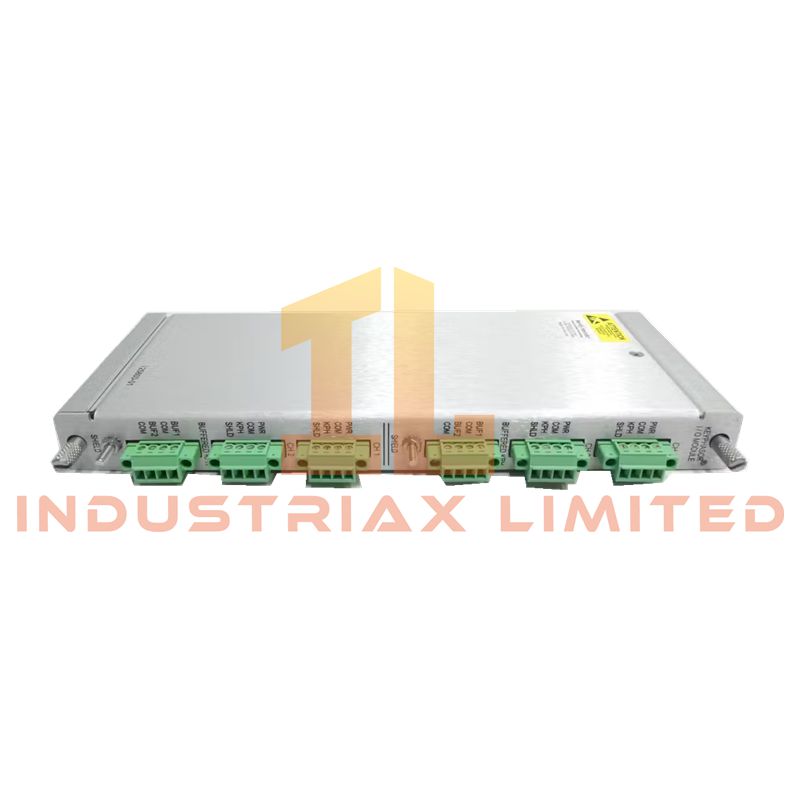

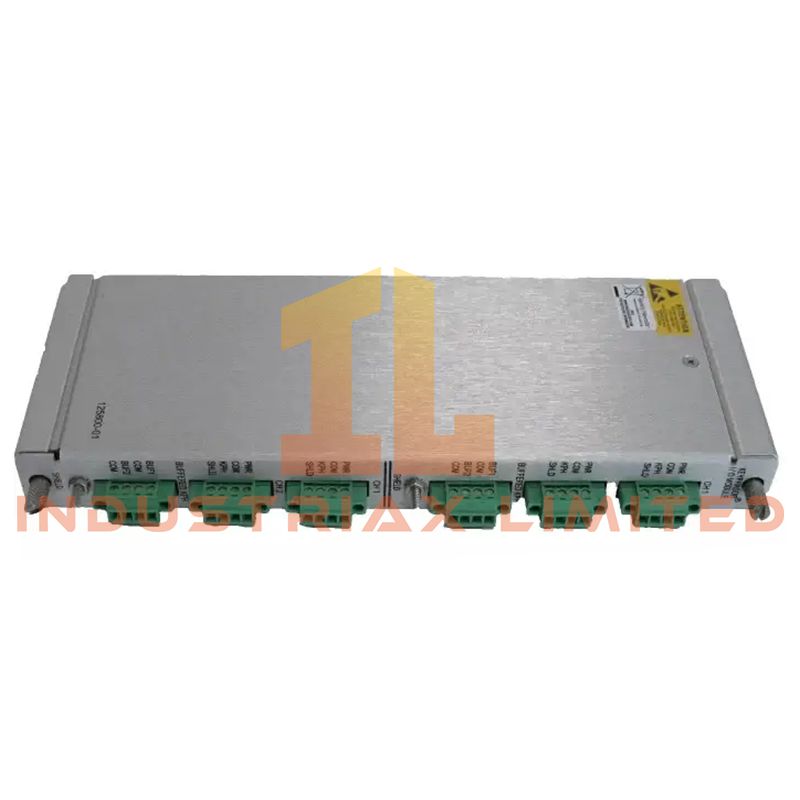

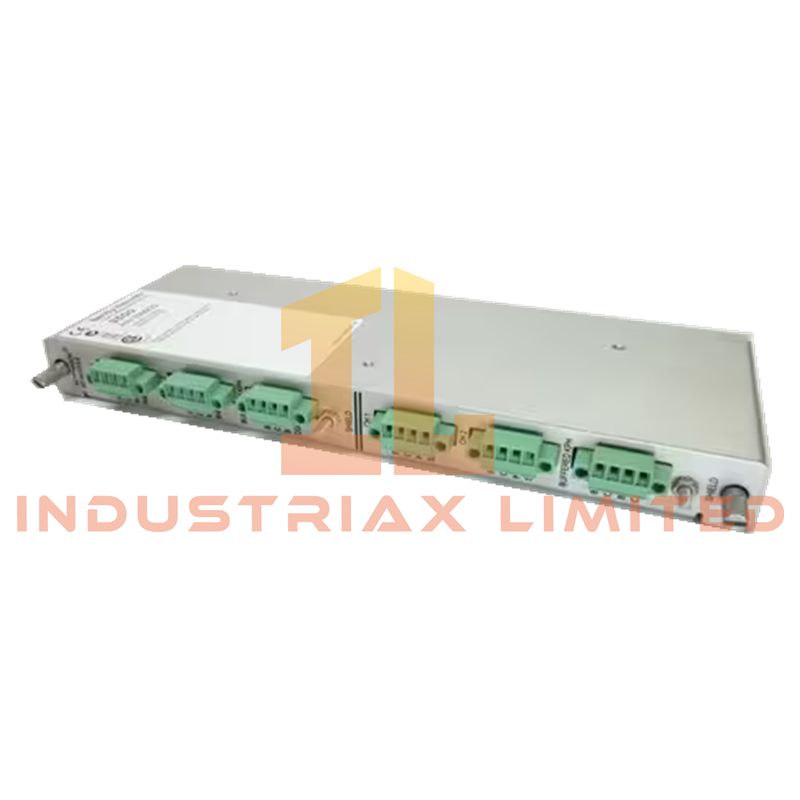

Modul Input/Output Keyphasor® Bently Nevada 3500/25 125800-01 adalah antarmuka pemantauan dua saluran yang dirancang untuk referensi rotasi dan pengukuran fasa dalam Sistem Perlindungan Mesin 3500. Modul setengah tinggi ini memproses sinyal dari transduser proximity dan sensor penjemputan magnetik, mengubahnya menjadi pulsa waktu digital yang stabil untuk pelacakan posisi poros yang tepat dan analisis getaran yang disinkronkan.
Direkayasa untuk lingkungan turbin beroperasi secara terus-menerus, modul ini mendukung arsitektur rak Standar dan TMR (Triple Modular Redundant). Terminasi internal menyederhanakan pemasangan dengan mengurangi persyaratan kabel eksternal sekaligus meningkatkan keandalan sambungan jangka panjang dalam aplikasi getaran tinggi.
Modul ini umumnya digunakan pada turbin gas, turbin uap, kompresor, pompa, generator, dan aset berputar lainnya yang memerlukan sinyal referensi kecepatan dan fasa yang akurat untuk diagnostik mesin dan sistem perlindungan.
Fitur Utama
-
Dua saluran input Keyphasor independen
-
Kompatibel dengan probe proximity dan penjemputan magnetik
-
Konfigurasi terminasi internal untuk pengkabelan kabinet yang disederhanakan
-
Mendukung sistem rak 3500 Standar dan TMR
-
Pemrosesan pulsa berkecepatan tinggi untuk pengukuran sinkron
-
Desain modul yang dapat diganti saat panas (hot-replaceable)
-
Diagnostik terintegrasi untuk validasi sinyal dan pemantauan kondisi modul
-
Referensi fasa stabil untuk analisis vektor dan pengukuran orbit
-
Cocok untuk peralatan berputar kecepatan rendah dan tinggi
-
Fungsionalitas perlindungan mesin yang sesuai dengan API 670
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Merek |
Bently Nevada |
| Seri |
Seri 3500 |
| Model |
3500/25 |
| Nomor Bagian |
125800-01 |
| Jenis Produk |
Modul I/O Keyphasor |
| Gaya Terminasi |
Terminasi Internal |
| Format Modul |
Modul setengah tinggi |
| Saluran Input |
2 saluran terisolasi |
| Sensor yang Didukung |
Probe proximity, penjemputan magnetik, sensor optik opsional |
| Rentang Tegangan Input |
12 hingga 32 VDC |
| Arus Input Maksimum |
10 mA |
| Rentang Frekuensi |
0 hingga 10 kHz tipikal |
| Kemampuan Frekuensi yang Diperluas |
Hingga 20 kHz tergantung jenis sensor |
| Jenis Output |
Output pulsa yang kompatibel dengan TTL |
| Output Buffer |
0–10 VDC |
| Arus Output |
Maksimum 20 mA |
| Akurasi Fasa |
Tipikal ±0,5° |
| Kompatibilitas Rak |
Rak 3500 Standar dan TMR |
| Suhu Operasional |
0°C hingga +65°C |
| Suhu Penyimpanan |
-40°C hingga +85°C |
| Kelembaban Relatif |
5–95% non-kondensasi |
| Ketahanan Getaran |
5–2000 Hz, 2G |
| Ketahanan Guncangan |
30G, 11 ms |
| Peringkat Perlindungan |
IP20 |
| Dimensi |
24,2 cm × 11,2 cm × 2,5 cm |
| Berat |
0,38 kg |
Aplikasi
Modul Bently Nevada 3500/25 125800-01 digunakan dalam sistem pemantauan mesin yang membutuhkan referensi waktu rotasi dan sinkronisasi fasa yang akurat, termasuk:
-
Turbin uap dan gas
-
Kompresor sentrifugal
-
Pompa industri
-
Generator turbo
-
Motor berkecepatan tinggi
-
Mesin berputar pabrik proses
-
Sistem produksi minyak & gas
-
Fasilitas pembangkit listrik
Keuntungan Operasional
Dengan menghasilkan pulsa referensi fasa yang akurat, modul ini memungkinkan pengumpulan data yang disinkronkan di seluruh saluran pemantauan getaran. Ini meningkatkan diagnostik mesin seperti:
-
Pelacakan kecepatan poros
-
Perhitungan sudut fasa
-
Analisis orbit
-
Pengukuran getaran vektor
-
Penyaringan rata-rata sinkron
-
Analisis dinamika rotor
Terminasi internal juga mengurangi kompleksitas pemasangan dan meningkatkan pemeliharaan kabinet di lingkungan industri kritis.
FAQ
Apa fungsi utama modul 3500/25?
Modul ini menyediakan pulsa referensi rotasi yang digunakan untuk pengukuran kecepatan, perhitungan fasa, dan pemantauan getaran sinkron dalam platform perlindungan Bently Nevada 3500.
Apakah modul ini mendukung sistem redundan?
Ya. Modul ini kompatibel dengan konfigurasi rak 3500 standar dan Triple Modular Redundant (TMR).
Sensor mana yang dapat dihubungkan ke modul ini?
Modul ini menerima input dari probe proximity, penjemputan magnetik, dan dalam beberapa aplikasi, sensor optik.
Dapatkah modul diganti saat sistem beroperasi?
Ya. Modul ini mendukung penggantian saat panas (hot-swapping) saat digunakan dalam sistem rak 3500 yang kompatibel.
