Keterangan
Deskripsi Produk

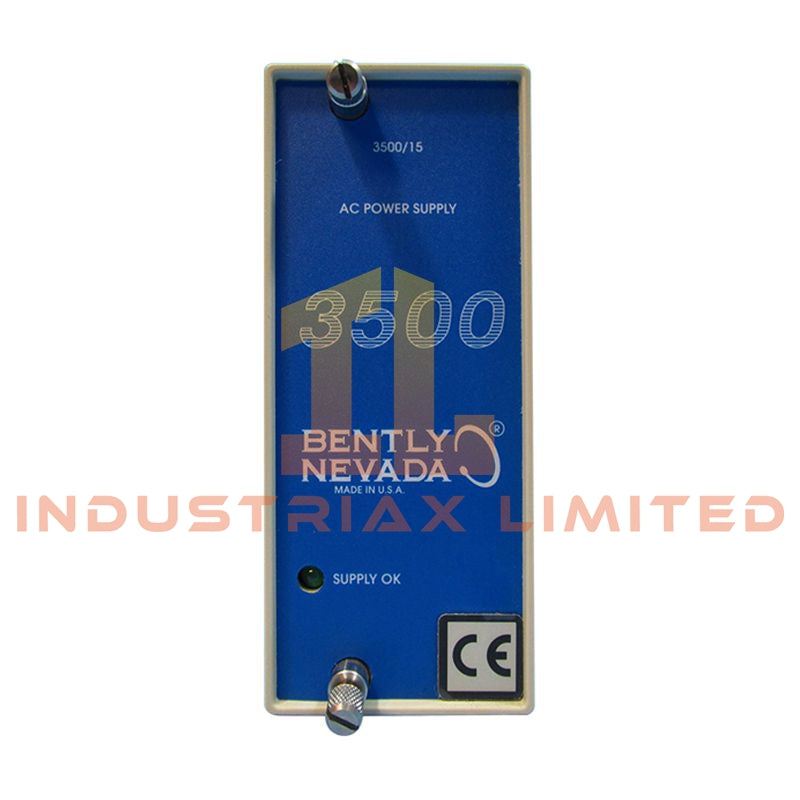

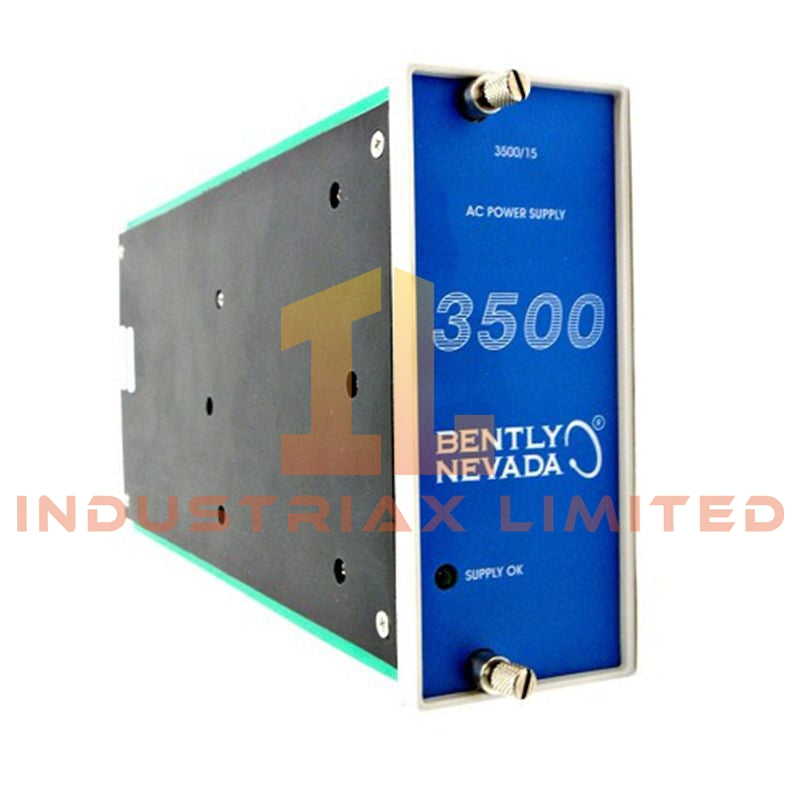

Modul catu daya Bently Nevada 3500/15 dirancang untuk digunakan dalam Sistem Proteksi Mesin 3500, memberikan daya operasi teregulasi ke modul pemantauan dan proteksi yang terpasang di rak. Unit ini mendukung konfigurasi input AC universal, input DC tegangan tinggi, dan input DC tegangan rendah, tergantung pada Modul Input Daya (PIM) terkait.
Sebagai modul setengah tinggi yang terpasang di rak, 3500/15 dipasang di slot catu daya sisi kiri khusus dari rakitan rak 3500. Modul ini mengubah daya masuk eksternal menjadi tegangan internal yang stabil yang dibutuhkan oleh modul pemantauan getaran, relai, komunikasi, dan proteksi di seluruh sistem.
Catu daya mendukung konfigurasi mandiri dan redundan. Dalam instalasi catu daya ganda, modul bawah beroperasi sebagai sumber utama, sedangkan modul atas berfungsi sebagai redundansi cadangan. Pengaturan ini memungkinkan operasi rak tanpa gangguan selama penggantian modul atau kegagalan sumber daya saat catu daya sekunder tetap aktif.
Dirancang untuk operasi industri berkelanjutan, modul ini banyak digunakan dalam sistem pemantauan turbin, platform proteksi kompresor, fasilitas petrokimia, pembangkit listrik, dan aplikasi peralatan berputar kritis di mana ketersediaan sistem yang tinggi diperlukan.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
3500/15 |
| Pabrikan |
Bently Nevada |
| Jenis Produk |
Modul Catu Daya |
| Seri Produk |
Sistem Proteksi Mesin 3500 |
| Format Modul |
Modul Rak Setengah Tinggi |
| Posisi Pemasangan |
Sisi Kiri Rak 3500 |
| Dukungan Redundansi |
Ya |
| Kompatibilitas Rak |
Sistem Rak 3500/05 |
| Konfigurasi yang Didukung |
Tunggal atau Ganda Redundan |
| Metode Pendinginan |
Pendinginan Internal Pasif |
| Mode Operasi |
Tugas Berkelanjutan |
Spesifikasi Tegangan Input
| Jenis Input |
Rentang Kelistrikan |
| Input AC Universal |
85–264 Vac RMS |
| Rentang AC Area Berbahaya |
85–250 Vac RMS |
| Frekuensi AC |
47–63 Hz |
| Input AC Puncak |
120–373 Vac Puncak |
| Input DC Tegangan Tinggi |
88–140 Vdc |
| Input DC Tegangan Rendah |
20–30 Vdc |
Kapasitas Arus
| Konfigurasi Daya |
Arus Maksimum |
| Catu Daya AC Universal |
2,8 A RMS |
| Catu Daya DC Tegangan Tinggi |
2,5 A |
| Catu Daya DC Tegangan Rendah |
11,0 A |
Fitur Proteksi
-
Proteksi tegangan rendah terintegrasi
-
Proteksi tegangan lebih melalui isolasi sekering Modul Input Daya
-
Dukungan daya rak berkelanjutan selama pengalihan catu daya redundan
-
Regulasi tegangan stabil untuk modul pemantauan kritis
Spesifikasi Lingkungan
| Parameter |
Nilai |
| Suhu Operasi |
-30°C hingga +65°C |
| Kelembaban Relatif |
95% Non-Kondensasi |
Kompatibilitas Sistem
Modul Bently Nevada 3500/15 beroperasi dengan Modul Input Daya yang kompatibel yang dirancang untuk jenis input AC atau DC tertentu. Versi AC universal tidak dapat dipertukarkan dengan rakitan PIM AC lama, sementara varian DC tegangan tinggi dan tegangan rendah memerlukan konfigurasi PIM DC yang sesuai.
Kombinasi modul/PIM lama dan yang diperbarui dapat dipasang dalam rak yang sama jika dicocokkan dengan benar sesuai persyaratan konfigurasi sistem.
Area Aplikasi
Instalasi umum meliputi:
-
Pemantauan turbin uap dan gas
-
Sistem proteksi kompresor
-
Fasilitas pembangkit listrik
-
Pabrik pengolahan minyak dan gas
-
Pemantauan peralatan berputar
-
Sistem proteksi kontrol proses
-
Jaringan pemantauan getaran industri
FAQ
Dapatkah 3500/15 beroperasi dalam mode redundan?
Ya. Dua modul catu daya dapat dipasang dalam satu rak untuk redundansi otomatis. Catu daya cadangan mempertahankan operasi rak jika modul utama dilepas atau gagal.
Sistem rak mana yang mendukung modul 3500/15?
Modul ini dirancang untuk digunakan dengan rakitan rak 3500/05 yang kompatibel, termasuk konfigurasi pemasangan rak 19 inci dan sekat.
Apakah modul ini mendukung daya input AC dan DC?
Ya. Tergantung pada Modul Input Daya yang dipilih, unit ini mendukung operasi input AC universal, DC tegangan tinggi, atau DC tegangan rendah.
