Keterangan
Gambaran Umum
3500/15-07-07-05 adalah modul catu daya DC tegangan rendah yang dirancang untuk sistem proteksi mesin Bently Nevada 3500 Series. Dikombinasikan dengan Modul Input Daya (PIM) terkait, 133292-01 dan 133300-01, unit ini mengubah daya kelas 24 Vdc yang masuk menjadi output DC internal yang teregulasi yang digunakan oleh semua modul pemantauan yang dipasang di rak.
Catu daya dipasang ke kompartemen pasokan khusus di sisi kiri rak 3500. Sistem dapat dikonfigurasi dengan satu catu daya atau pengaturan dua catu daya yang sepenuhnya redundan. Ketika dua modul dipasang, transfer otomatis ke catu daya cadangan menjaga operasi rak tanpa gangguan jika terjadi kegagalan catu daya utama.

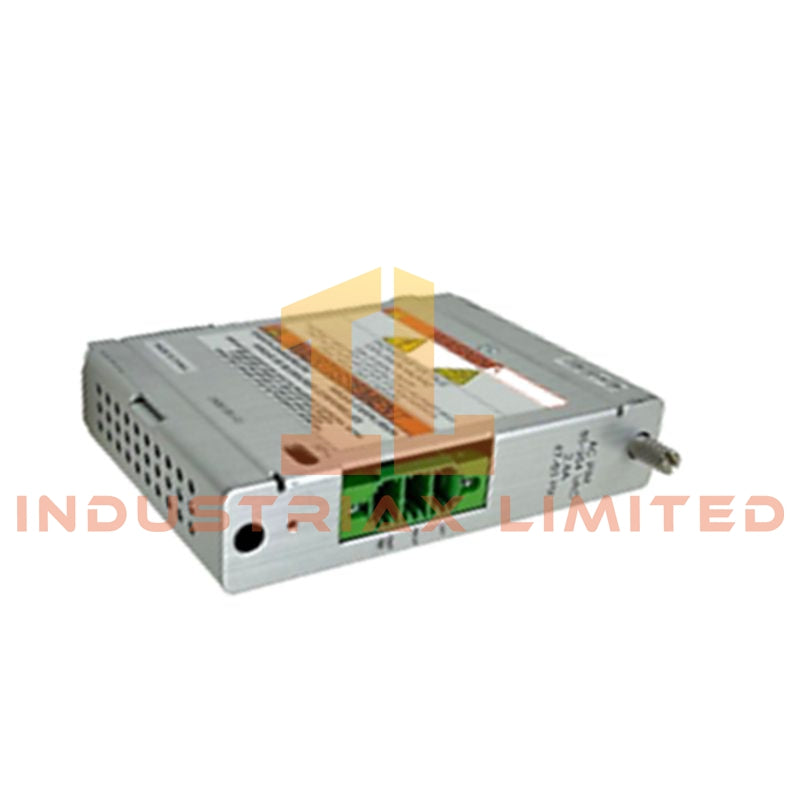

PIM yang sesuai dipasang pada bidang belakang rak dan menyediakan penanganan input DC yang dikondisikan, perlindungan sekering, penekanan lonjakan, dan isolasi listrik untuk lingkungan industri dengan ketersediaan tinggi.
Fitur Utama
-
Dirancang untuk Rak Proteksi Mesin Bently Nevada 3500
-
Kompatibel dengan PIM 133292-01 dan 133300-01
-
Menerima daya kontrol industri 24 Vdc standar
-
Mendukung konfigurasi catu daya redundan
-
Kemampuan failover otomatis
-
Dapat ditukar panas (hot-swappable) selama operasi redundan
-
Indikasi LED "Supply OK" pada panel depan
-
Isolasi terintegrasi dan perlindungan transien
-
Desain konversi daya efisiensi tinggi
-
Cocok untuk panel PLC dan sistem kontrol tegangan rendah
Spesifikasi Kelistrikan
| Parameter |
Spesifikasi |
| Model |
3500/15-07-07-05 |
| PIM Terkait |
133292-01, 133300-01
|
| Tipe Input |
DC Tegangan Rendah |
| Rentang Tegangan Input |
20–30 Vdc |
| Tegangan Input Nominal |
24 Vdc |
| Kapasitas Arus Rak Maksimum |
11.0 A |
| Tipe Output |
Daya Rak DC Teregulasi |
| Efisiensi |
Hingga 90% |
| Persyaratan Frekuensi |
Input DC (Tidak Bergantung Frekuensi) |
| Dukungan Redundansi |
Ya |
| Kemampuan Hot Swap |
Didukung dalam sistem redundan |
Proteksi dan Isolasi
| Fitur Proteksi |
Deskripsi |
| Proteksi Lonjakan |
Penekanan transien MOV |
| Proteksi Tegangan Berlebih |
Isolasi sekering |
| Kondisi Tegangan Kurang |
Operasi tidak merusak |
| Isolasi Input-ke-Bumi |
1500 V |
| Isolasi Input-ke-Output |
500 V |
| Pengondisian Daya |
Terintegrasi dalam PIM |
| Kepatuhan EMC |
Seri IEC/EN 61000 |
Spesifikasi Lingkungan
| Spesifikasi |
Nilai |
| Suhu Operasional |
-30°C hingga +65°C |
| Suhu Penyimpanan |
-40°C hingga +85°C |
| Peringkat Kelembaban |
Hingga 95% RH, tanpa kondensasi |
Spesifikasi Mekanis
Modul Catu Daya
| Parameter |
Spesifikasi |
| Faktor Bentuk |
Modul setengah tinggi |
| Dimensi |
120,7 × 50,8 × 251,5 mm |
| Berat |
1,39 kg |
Aplikasi Umum
Rakitan catu daya DC tegangan rendah 3500/15-07-07-05 umumnya digunakan dalam:
-
Kabinet kontrol PLC dan DCS
-
Sistem pemantauan turbin
-
Sistem proteksi peralatan berputar
-
Pabrik proses petrokimia
-
Instalasi pemantauan kompresor
-
Jaringan kontrol industri 24 Vdc
-
Sistem pemantauan kondisi mesin berkelanjutan
FAQ
Tegangan input apa yang dibutuhkan untuk 3500/15-07-07-05?
Modul beroperasi dari rentang input 20–30 Vdc dengan tegangan suplai nominal 24 Vdc.
Apa fungsi PIM 133292-01 dan 133300-01?
PIM ini menyediakan terminasi input DC, isolasi, penekanan lonjakan, perlindungan sekering, dan pengondisian daya untuk sistem daya rak.
Bisakah modul beroperasi dalam mode redundan?
Ya. Dua catu daya dapat dipasang untuk operasi cadangan otomatis dan peningkatan ketersediaan sistem.
Apakah modul ini dapat ditukar panas (hot-swappable)?
Modul dapat diganti selama operasi ketika catu daya redundan kedua dipasang dan aktif.
