Gambaran Umum

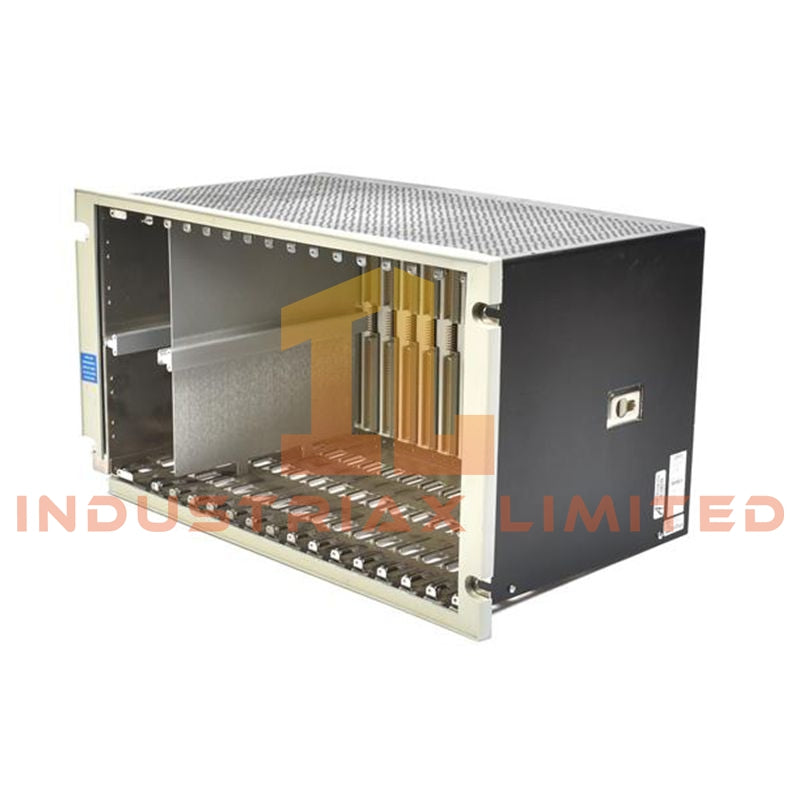

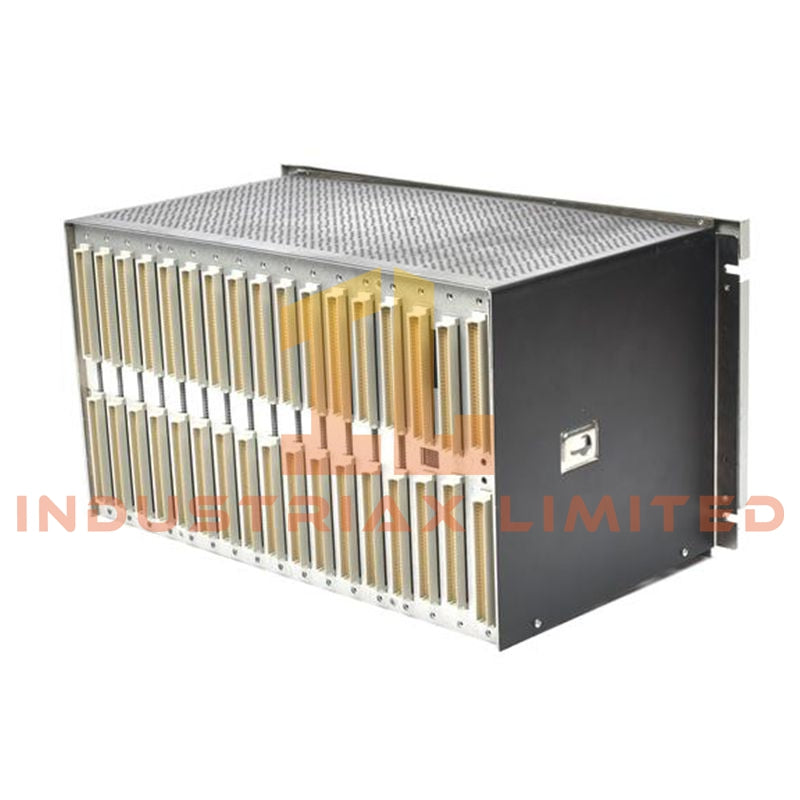

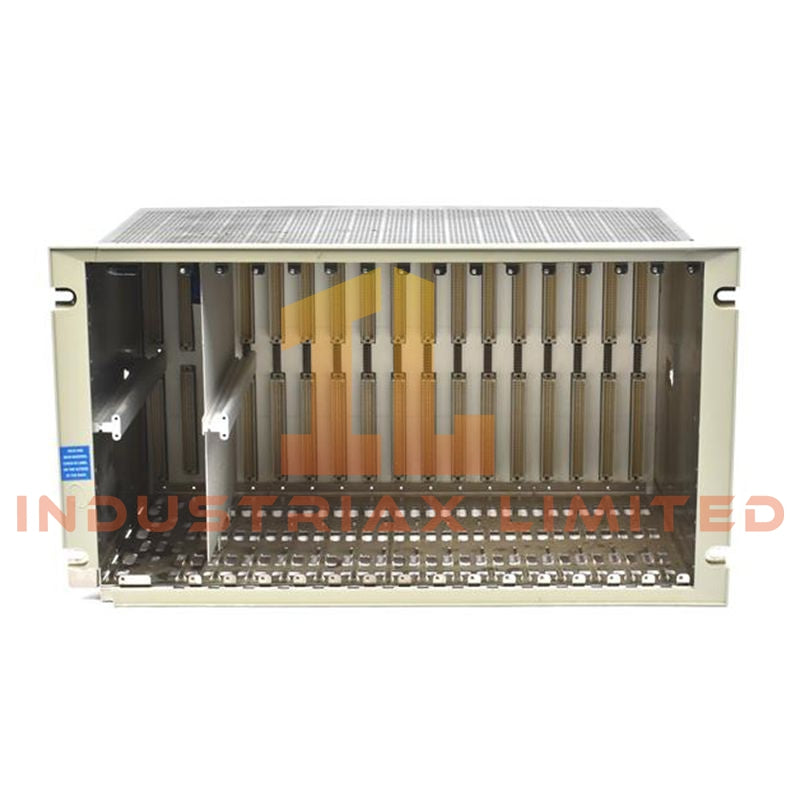

Rak sistem 3500/05 dari Bently Nevada berfungsi sebagai tulang punggung struktural dan elektrik dari Sistem Proteksi Mesin 3500. Rak ini bertanggung jawab untuk menopang semua modul pemantauan secara mekanis sambil memastikan pengiriman daya yang stabil dan komunikasi internal berkecepatan tinggi melalui arsitektur backplane khusus.

Rak ini tidak melakukan pemrosesan sinyal sendiri; sebaliknya, ia menyediakan platform yang diperlukan untuk semua modul sistem 3500 agar dapat beroperasi sebagai sistem proteksi dan pemantauan terintegrasi.

Struktur & Konfigurasi Mekanis

Rak ini direkayasa dalam dua format standar untuk mendukung persyaratan instalasi yang berbeda:

Rak ukuran penuh (EIA 19 inci)

• Mendukung hingga 14 slot modul

• Dirancang untuk integrasi kabinet kontrol industri standar

• Menyediakan akses belakang penuh untuk perkabelan dan pemeliharaan

Rak mini (format 12 inci)

• Mendukung hingga 7 slot modul

• Desain ringkas untuk instalasi dengan ruang terbatas

• Akses perkabelan belakang dipertahankan untuk kemudahan servis

Konfigurasi rak mini tidak kompatibel dengan pengaturan pemasangan sekat.

Opsi Pemasangan

Rak sistem mendukung beberapa metode instalasi tergantung pada desain situs:

• Pemasangan panel menggunakan potongan persegi panjang dengan perkabelan akses belakang

• Pemasangan rak 19 inci standar pada rel EIA

• Pemasangan sekat dengan perkabelan akses depan untuk penutup yang rapat

Setiap metode pemasangan dipilih berdasarkan arsitektur kabinet dan persyaratan aksesibilitas pemeliharaan.

Arsitektur Elektrik

• Backplane terintegrasi untuk komunikasi modul-ke-modul

• Distribusi daya terpusat melalui catu daya yang terpasang

• Slot yang dicadangkan di sisi kiri untuk modul-modul penting sistem:

• Modul Antarmuka Rak (RIM)

• Unit catu daya

Slot yang tersisa dapat dikonfigurasi untuk monitor getaran, modul relai, dan antarmuka komunikasi dalam platform 3500.

Standar Lingkungan & Kepatuhan

• Rentang suhu pengoperasian: –20°C hingga +65°C

• Kepatuhan EMC:

• EN 61000-6-2 (kekebalan industri)

• EN 61000-6-4 (emisi industri)

• Standar keamanan listrik: EN 61010-1

• Kepatuhan FCC Bagian 15 untuk regulasi elektromagnetik

Sertifikasi Area Berbahaya

Rak ini cocok untuk digunakan di lingkungan terklasifikasi bila digunakan dengan komponen sistem yang disetujui:

• Kelas I, Divisi 2, Grup A–D, T4

• ATEX / IECEx: II 3G Ex nA nC ic IIC T4 Gc

Catatan Integrasi Sistem

• Konfigurasi penghalang internal memerlukan pembumian khusus melalui modul pembumian 3500/04-01

• Konfigurasi rak mini memerlukan perangkat lunak sistem versi 2.70 atau yang lebih baru

• Beberapa aksesori layar dan penutup mungkin memiliki batasan kompatibilitas tergantung pada jenis rak

Area Aplikasi

• Sistem proteksi turbin gas dan uap

• Pemantauan kompresor dan peralatan berputar

• Infrastruktur mesin kilang dan petrokimia

• Sistem pemantauan kondisi pembangkit listrik

• Arsitektur proteksi mesin skala besar yang membutuhkan ekspansi modular

FAQ

Q1: Apakah 3500/05 melakukan pengukuran getaran?
Tidak. Ini berfungsi murni sebagai platform rak untuk menampung dan menghubungkan modul pemantauan.

Q2: Bisakah berbagai jenis modul dicampur dalam satu rak?
Ya. Rak ini mendukung konfigurasi campuran monitor, relai, dan modul komunikasi dalam slot yang tersedia.

Q3: Apakah rak dapat diperluas setelah instalasi?
Ya. Ekspansi sistem didukung selama kapasitas slot dan anggaran daya dipatuhi.

Spesifikasi

• Merek: Bently Nevada
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
