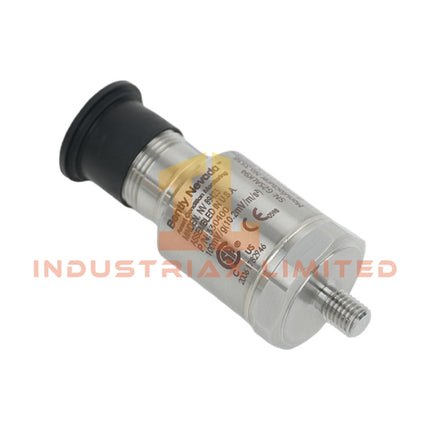

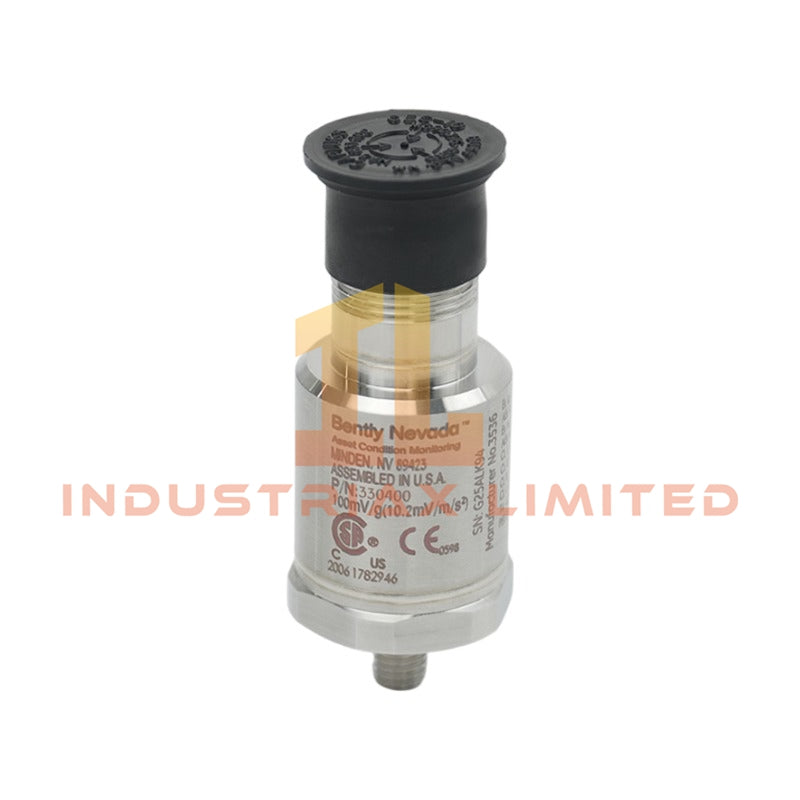

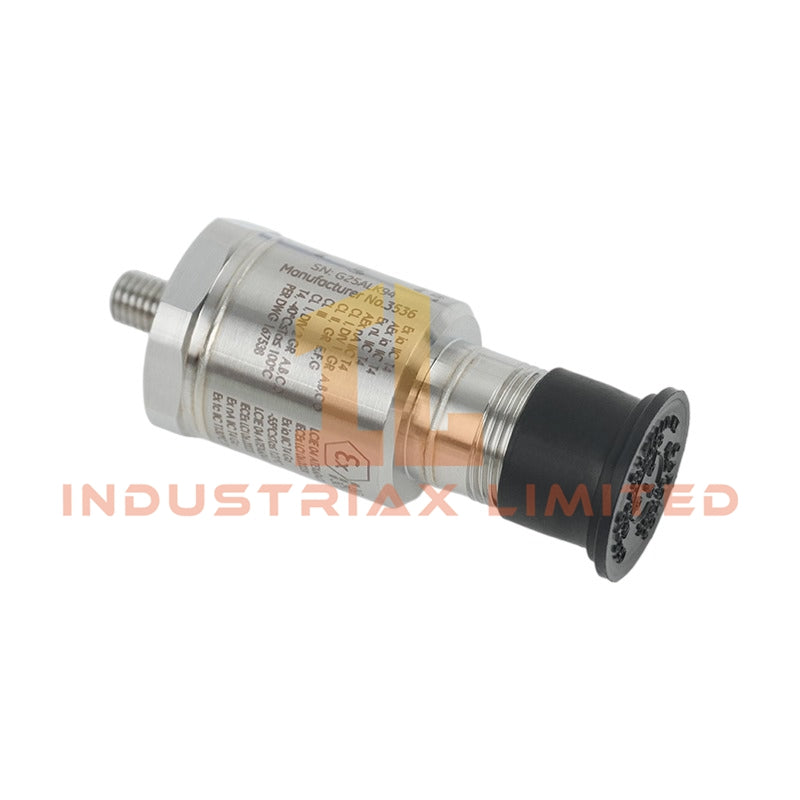

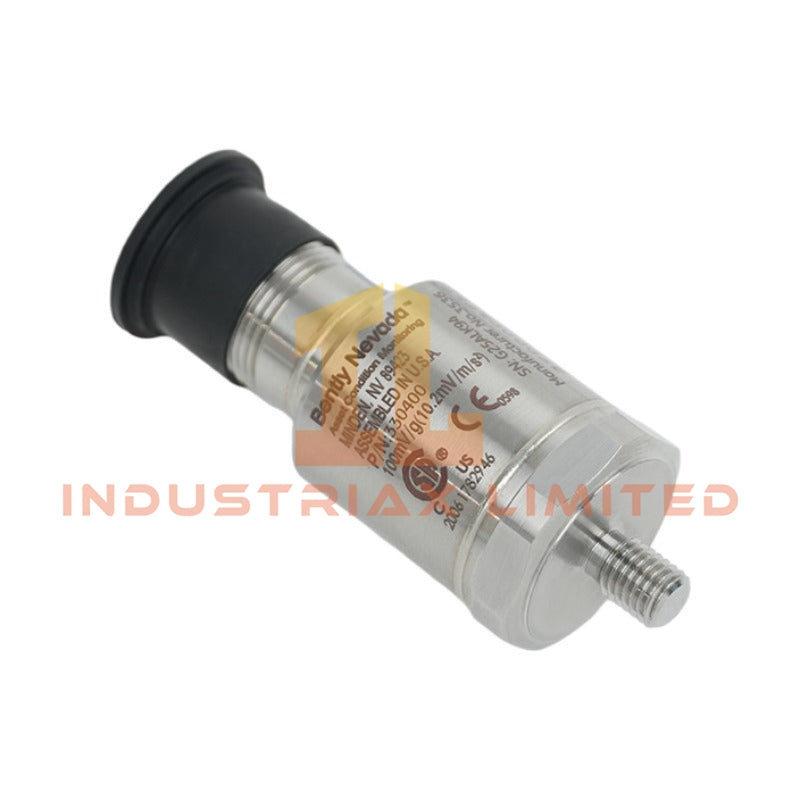

Dikonfigurasi untuk akuisisi sinyal akselerasi selubung dalam saluran pengukuran getaran mesin, Bently Nevada 330400-01-00 (Akselerometer 330400-90-00) memberikan keluaran fisik langsung yang proporsional dengan akselerasi getaran rumah dalam sistem pemantauan mekanis Bently Nevada.
Rincian Akhiran & Matriks Model
Tidak ada segmentasi akhiran yang diterbitkan oleh produsen yang divalidasi disediakan untuk 330400-01-00 dalam kumpulan data yang diberikan. Pengidentifikasi diperlakukan sebagai konfigurasi pemesanan tunggal tanpa varian fungsional yang terurai.
Spesifikasi Perangkat Keras
Parameter
Spesifikasi
ModelMerek
Bently Nevada 330400-01-00
Asal
Amerika Serikat
Berat
0,1 kg
Dimensi
Diameter 25,4 mm x tinggi 58,5 mm (rumah)
Suhu Pengoperasian
-55 degC hingga +120 degC
Konsumsi Daya
Akselerometer pasif, diperlukan pengkondisian sinyal eksternal
Sensitivitas
10,2 mV per m/s2 (100 mV/g) +/-5%
Linearitas
+/-1% hingga 490 m/s2 (50 g) puncak
Respons Frekuensi
10 Hz hingga 15 kHz
Tingkat Kebisingan
0,039 m/s2 RMS (10 Hz hingga 15 kHz)
Pembumian
Isolasi selubung
Tipe Konektor
Gaya MIL-C-5015, 2-pin keluar atas
Perilaku Integritas Sinyal Rotordinamika (Arsitektur Pemantauan Bently Nevada)
330400-01-00 diselaraskan dengan rantai akuisisi rotordinamika Bently Nevada di mana akselerometer yang dipasang pada selubung harus menjaga transfer energi frekuensi tinggi dari rumah bantalan ke elektronik pengukuran. Dalam kelas konfigurasi ini, fidelitas sinyal dipengaruhi oleh kekakuan kopling mekanis, konsistensi torsi pemasangan, dan perilaku resonansi lokal. Struktur berisolasi selubung digunakan untuk mengurangi pembentukan loop ground dalam rak akuisisi getaran multi-saluran dan untuk menjaga potensi referensi yang stabil di seluruh modul input TSI.
Pertanyaan yang Sering Diajukan
Q: Bisakah 330400-01-00 diganti saat pemantauan getaran langsung? A: Tidak ada arsitektur kelistrikan hot-swap yang ditentukan untuk akselerometer ini. Pemutusan memerlukan isolasi saluran sinyal pada sistem pengkondisian untuk menghindari lonjakan tegangan transien.
Q: Apakah sensor memerlukan daya eksitasi eksternal? A: Ya. Perangkat ini adalah akselerometer piezoelektrik pasif dan bergantung pada modul pengkondisian sinyal eksternal untuk pembiasan dan konversi sinyal.
Q: Apa yang membatasi rentang frekuensi yang dapat digunakan dalam instalasi lapangan? A: Bandwidth efektif dibatasi oleh kepatuhan permukaan pemasangan, kualitas kopling stud, dan karakteristik transmisi selubung daripada hanya spesifikasi sensor internal 10 Hz hingga 15 kHz.
Panduan Instalasi Lapangan
Pasang akselerometer menggunakan antarmuka stud berulir yang ditentukan dengan kontak logam-ke-logam langsung. Pastikan permukaan pemasangan diratakan dengan mesin dan bebas dari cat atau lapisan oksidasi pada titik kontak. Pertahankan panjang kabel pendek jika memungkinkan dan gunakan kabel berpelindung dengan strategi pembumian satu titik pada ujung sistem pemantauan. Hindari merutekan kabel sinyal sejajar dengan konduktor daya arus tinggi untuk mengurangi kopling derau yang diinduksi. Pelonggaran mekanis harus dicegah menggunakan perangkat keras pengunci standar yang sesuai untuk kondisi servis getaran.
