Keterangan

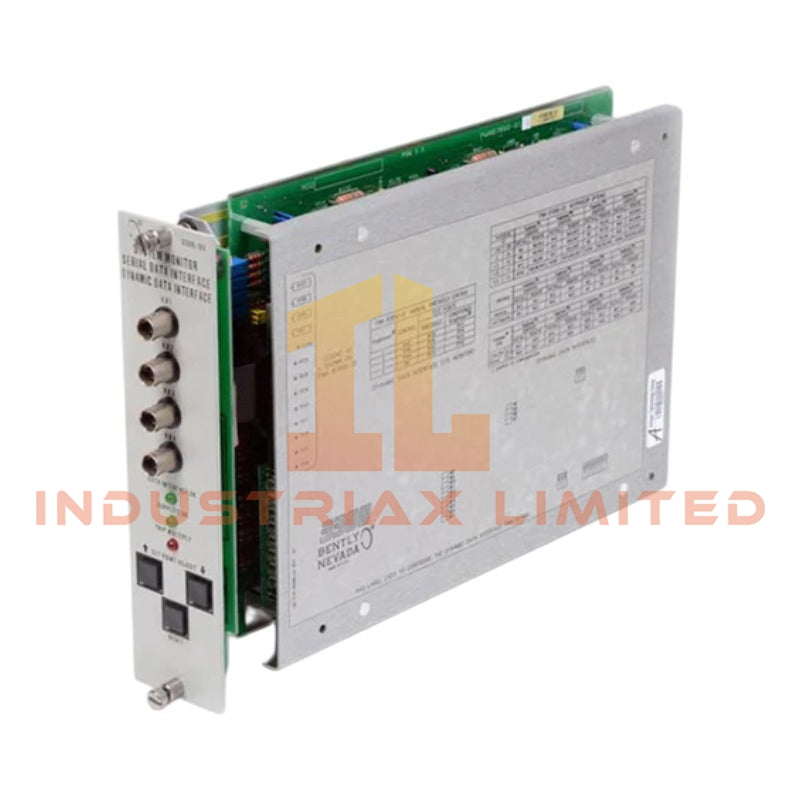

Bently Nevada 3300/16-15-01-01-00-00-01 Monitor Getaran Ganda XY/Gap
Bently Nevada 3300/16-15-01-01-00-00-01 berfungsi sebagai Monitor Getaran Ganda XY/Gap 3300/16 utama yang digunakan untuk melaksanakan pengukuran getaran radial saluran ganda secara berkelanjutan dan celah poros di seluruh sistem pemantauan TSI berbasis rak 3300. Modul ini memproses masukan probe kedekatan ganda untuk konversi listrik perpindahan poros secara real-time menjadi getaran yang terkondisi dan sinyal tegangan celah DC.
Rincian Akhiran & Matriks Model
-
3300/16: Platform monitor getaran dua saluran XY/Gap
-
-15: Konfigurasi skala penuh (0 hingga 10 mil puncak-ke-puncak)
-
-01: Kompatibilitas masukan Proximitor (sistem 3300 / 7200, 200 mV/mil)
-
-01: Konfigurasi agensi standar
-
-00-00: Opsi konfigurasi tambahan dan tampilan non-terisolasi
-
-01: Set opsi fungsional yang ditentukan pabrik (varian konfigurasi logika trip)
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| ModelMerek |
Bently Nevada 3300/16-15-01-01-00-00-01 |
| Asal |
AS |
| Berat |
1,0 kg |
| Dimensi |
5,1 cm x 20,3 cm x 30,5 cm |
| Suhu Operasi |
-40 degC hingga +85 degC |
| Konsumsi Daya |
2 W tipikal |
| Jenis Masukan |
3300 / 7200 Proximitor, 200 mV/mil |
| Rentang Pengukuran |
0 hingga 10 mil puncak-ke-puncak |
| Saluran |
Ganda (getaran radial X-Y + celah) |
| Antarmuka Keluaran |
4-20 mA, keluaran transduser terbuffer |
Skala Probe Arus Eddy dan Perilaku Validasi Tegangan Celah
Dalam arsitektur Bently Nevada 3300, skala probe arus eddy dilakukan melalui konversi sensitivitas tetap (200 mV/mil), memungkinkan terjemahan langsung perpindahan poros menjadi sinyal analog yang terkondisi. Validasi tegangan celah mempertahankan stabilitas referensi DC yang biasanya selaras dengan rentang bias suplai negatif, memastikan integritas jarak probe-ke-target di bawah kondisi rotor transien. Interaksi lintas saluran dikelola melalui desain isolasi internal untuk mengurangi crosstalk sinyal selama transisi amplitudo getaran tinggi.
Pertanyaan yang Sering Diajukan
Q: Apakah modul ini mendukung hot-swapping di backplane rak?
A: Modul ini dirancang untuk dimasukkan ke dalam rak 3300; pelepasan atau pemasangan harus dilakukan dalam kondisi pematian sistem yang terkontrol untuk menghindari korupsi sinyal transien pada rel backplane bersama.
Q: Apa efek operasi dua saluran pada waktu sinyal?
A: Kedua saluran diproses dalam jalur pengkondisian analog paralel, tanpa penyelarasan penundaan digital yang disengaja, mempertahankan hubungan fase real-time untuk analisis orbit.
Q: Bisakah keluaran yang dibuffer digunakan untuk osiloskop diagnostik eksternal?
A: Ya, keluaran transduser yang dibuffer disediakan melalui antarmuka koaksial panel depan dengan impedansi keluaran 100 ohm yang cocok untuk peralatan pemantauan diagnostik.
Panduan Pemasangan Lapangan
-
Pasang modul hanya di slot rak 3300 yang valid (hindari batasan slot 1 dan 2 jika berlaku untuk aturan konfigurasi rak)
-
Pastikan pemasangan yang tepat pada konektor backplane untuk menjaga integritas loop 4-20 mA yang stabil
-
Pertahankan perutean kabel berpelindung untuk masukan probe kedekatan untuk mengurangi kebisingan kopling elektromagnetik
-
Verifikasi polaritas probe dan konfigurasi skala sebelum sistem diberi energi
-
Hubungkan pelindung kabel ke referensi titik tunggal untuk mencegah pergeseran pengukuran yang disebabkan oleh loop tanah
