Deskripsi Produk
Gambaran Umum Produk

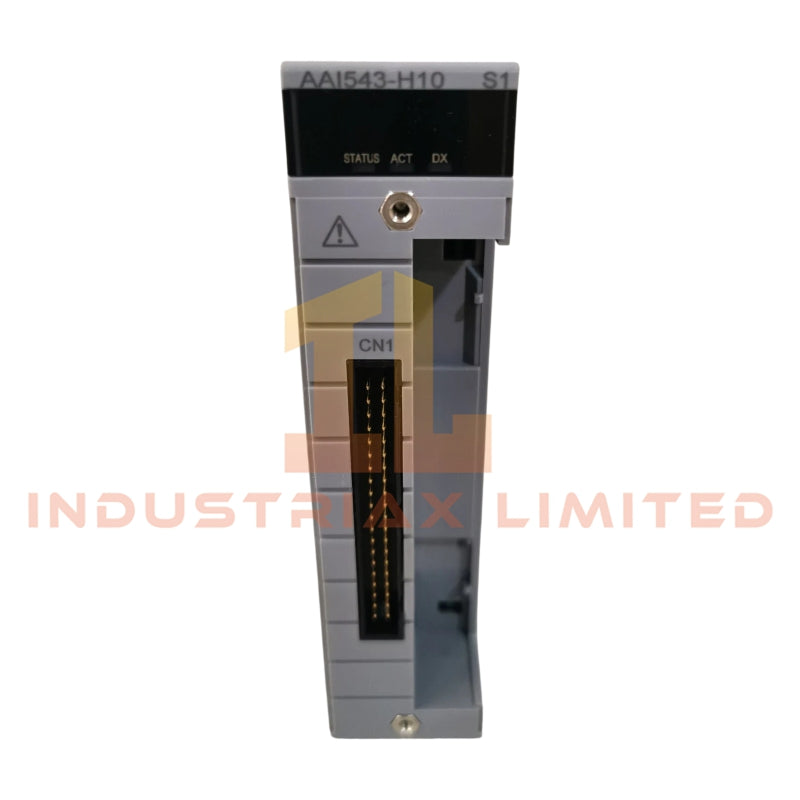

AAI543-H10 adalah modul output analog presisi yang dirancang untuk Yokogawa CENTUM VP dan CENTUM CS 3000 Distributed Control Systems. Modul ini mengubah sinyal kontrol digital dari Field Control Station menjadi output analog 4-20 mA yang andal untuk instrumen lapangan, termasuk katup kontrol, aktuator, dan pemosisian. Modul ini mendukung komunikasi HART tingkat lanjut dan memiliki isolasi saluran ke saluran yang kuat, memastikan operasi yang stabil di lingkungan industri yang menuntut.
Fitur Teknis
-
16 Saluran Sepenuhnya Terisolasi untuk perlindungan listrik dan transmisi sinyal yang akurat.
-
Dukungan Komunikasi HART memungkinkan transfer data perangkat digital dan analog secara bersamaan pada sepasang kabel tunggal.
-
Kompatibilitas Redundansi Ganda untuk failover tanpa batas antara modul primer dan cadangan.
-
Kapasitas Beban Tinggi mampu menggerakkan beban resistif dari 0 hingga 750 ohm.
-
Tingkat Pembaruan Data Cepat 10 milidetik, mendukung aplikasi kontrol presisi.
-
Deteksi Sirkuit Terbuka terpicu ketika arus output turun di bawah 0,65 mA.
-
Penyimpangan Suhu terbatas hingga 16 mikroampere per perubahan 10 derajat Celcius.
-
Tegangan Tahan 1500 V AC antara output dan sistem selama satu menit.
-
Ketahanan Korosi sesuai dengan Standar ISA G3 untuk lingkungan yang keras.
-
Desain Ringkas dengan berat sekitar 0,4 kg untuk pemasangan rak yang efisien.
-
Konsumsi Arus Maksimum: 230 mA pada 5 V DC atau 540 mA pada 24 V DC.
Operasi Redundan
Ketika diterapkan dalam konfigurasi redundan ganda, AAI543-H10 mempertahankan output lapangan yang berkelanjutan dengan penurunan maksimum di bawah 4 mA hanya 100 milidetik selama peristiwa peralihan.
Aplikasi
Ideal untuk kontrol proses yang presisi dalam industri kimia, minyak & gas, dan pembangkit listrik. Kasus penggunaan umum meliputi:
-
Mengontrol aktuator katup dan pemosisian
-
Menggerakkan pemancar aliran, tekanan, dan level
-
Mengintegrasikan perangkat lapangan yang kompatibel dengan HART dalam loop kontrol
FAQ
T: Dapatkah modul ini beroperasi pada suhu di atas 60 derajat Celcius?
J: AAI543-H10 standar beroperasi dari 0 hingga 60 derajat Celcius. Untuk aplikasi suhu yang lebih tinggi, konsultasikan dengan Yokogawa untuk varian khusus.
T: Apakah modul ini kompatibel dengan konfigurasi FCS redundan ganda?
J: Ya, ini mendukung pengaturan redundan ganda dengan gangguan output minimal selama peralihan.
T: Berapa resistansi beban output maksimum?
J: Modul ini dapat menggerakkan beban hingga 750 ohm sambil mempertahankan akurasi skala penuh.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Jenis Modul |
Modul Output Analog |
| Model |
AAI543-H10 |
| Saluran |
16, terisolasi sepenuhnya |
| Sinyal Output |
4 hingga 20 mA DC |
| Resistansi Beban |
0 hingga 750 Ohm |
| Akurasi |
+/- 48 mikroampere |
| Waktu Pembaruan Data |
10 milidetik |
| Deteksi Sirkuit Terbuka |
Di bawah 0,65 mA |
| Penyimpangan Suhu |
+/- 16 mikroampere per 10 derajat C |
| Tegangan Tahan |
1500 V AC, 1 menit |
| Konsumsi Daya |
230 mA pada 5 V DC / 540 mA pada 24 V DC |
| Perlindungan Lingkungan |
Lapisan Konformal ISA Standar G3 |
| Berat |
0,4 kg |
| Peralihan Redundan |
Penurunan output maks di bawah 4 mA: 100 ms |
