Keterangan

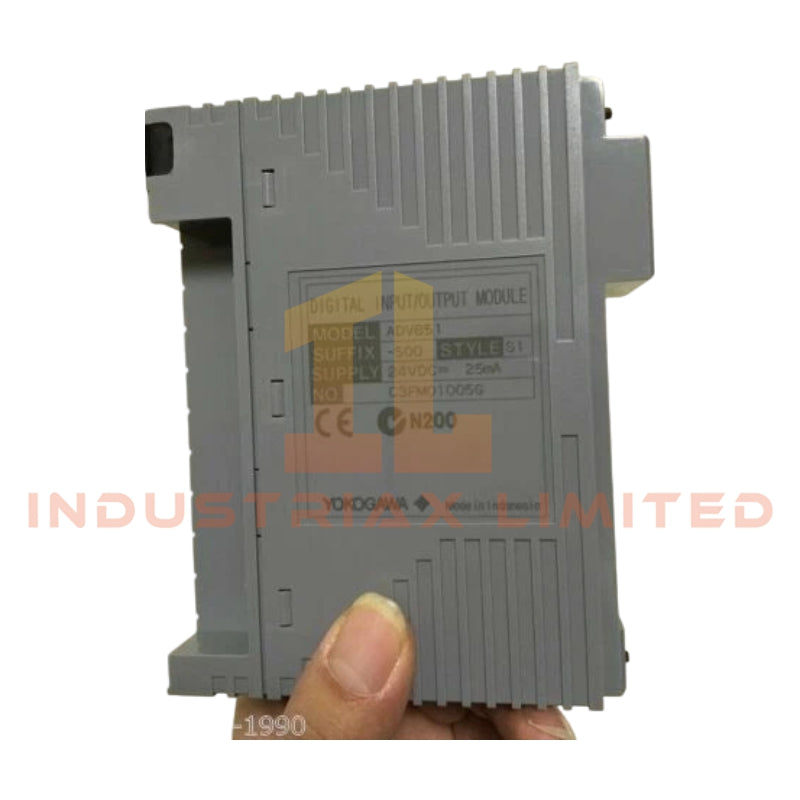

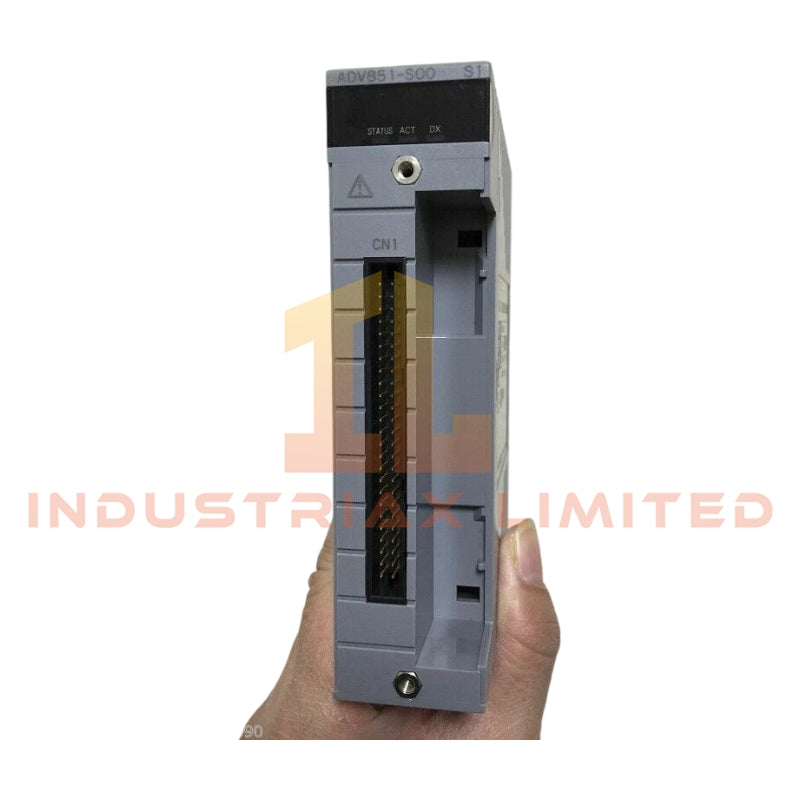

Modul I/O Digital YokogawaADV851-P50
Dikonfigurasi untuk antarmuka sinyal diskret dua arah antara perangkat lapangan dan Field Control Station (FCS) dalam sistem CENTUM VP / CENTUM CS 3000, Yokogawa ADV851-S (Modul I/O Digital ADV851) menyediakan eksekusi fisik/elektrik langsung.
Modul ini menerapkan pemrosesan saluran diskret campuran untuk akuisisi status dan output perintah dalam satu kartu I/O, memetakan status kontak lapangan dan output yang digerakkan transistor ke dalam blok logika sistem kontrol.
Rincian Akhiran & Matriks Model
ADV851 direferensikan di bawah beberapa konvensi akhiran pesanan tergantung pada konfigurasi basis terminal dan rakitan. Pengidentifikasi umum meliputi:
-
ADV851: Penunjukan modul dasar
-
ADV851-S: Varian standar yang dirakit
-
Konfigurasi basis terminal P50: opsi pemasangan mekanis untuk pengakhiran lapangan
Tidak ada segmentasi fungsional lebih lanjut yang ditentukan oleh pabrikan untuk varian akhiran di luar perbedaan tingkat mekanis dan perakitan.
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| ModelMerek |
Yokogawa ADV851 |
| Asal |
Jepang |
| Kapasitas Saluran |
32 saluran (16 input digital + 16 output digital) |
| Tegangan Terukur |
24 VDC |
| Tipe Input |
Deteksi kontak sink / source |
| Tipe Output |
Output switching transistor |
| Kompatibilitas Sistem |
CENTUM VP / CENTUM CS 3000 |
| Isolasi |
Isolasi optik saluran-ke-sistem |
Antarmuka DCS & Karakteristik Isolasi Listrik
ADV851 mengimplementasikan isolasi listrik terpisah saluran antara pengkabelan lapangan dan logika kontrol internal. Saluran input mendeteksi status kontak kering atau kontak bertenaga, sementara saluran output menggerakkan beban eksternal menggunakan tahap switching transistor.
Dalam arsitektur DCS Yokogawa, sinyal diskret dipetakan ke dalam blok fungsi melalui komunikasi backplane internal, mendukung propagasi status deterministik antara lapisan lapangan dan pengontrol. Arsitektur pengelompokan saluran mengurangi interferensi silang antara jalur akuisisi input dan sirkuit penggerak output dalam kondisi pengkabelan kabinet yang padat.
Pertanyaan yang Sering Diajukan
T: Dapatkah saluran input dan output beroperasi secara bersamaan pada modul yang sama?
J: Ya. Modul ini mendukung pemrosesan simultan 16 saluran input dan 16 saluran output melalui kelompok saluran internal independen.
T: Apa batas isolasi listrik pada modul ini?
J: Isolasi optik diimplementasikan antara terminal lapangan dan sirkuit kontrol internal untuk memisahkan gangguan pengkabelan eksternal dari pemrosesan tingkat logika.
T: Apakah hot-swapping memengaruhi status saluran aktif?
J: Selama penggantian modul, status saluran tidak dipertahankan secara lokal. Perilaku sistem tergantung pada konfigurasi FCS dan pengaturan redundansi.
Panduan Instalasi Lapangan
-
Pastikan daya lapangan 24 VDC diisolasi sebelum pengkabelan terminal.
-
Pertahankan pemisahan antara harnes kabel input dan output untuk mengurangi kopling induksi di sepanjang kabel yang panjang.
-
Gunakan kabel berpelindung untuk sambungan perangkat lapangan eksternal; akhiri pelindung hanya pada titik referensi tanah kabinet.
-
Verifikasi penempatan modul yang benar ke konektor backplane sebelum memberi daya pada sistem.
-
Hindari merutekan saluran switching berenergi tinggi sejajar dengan kabel sinyal dalam jalur saluran yang sama.
-
Konfirmasikan kompatibilitas basis terminal (termasuk konfigurasi P50) sebelum pemasangan mekanis.
