Keterangan

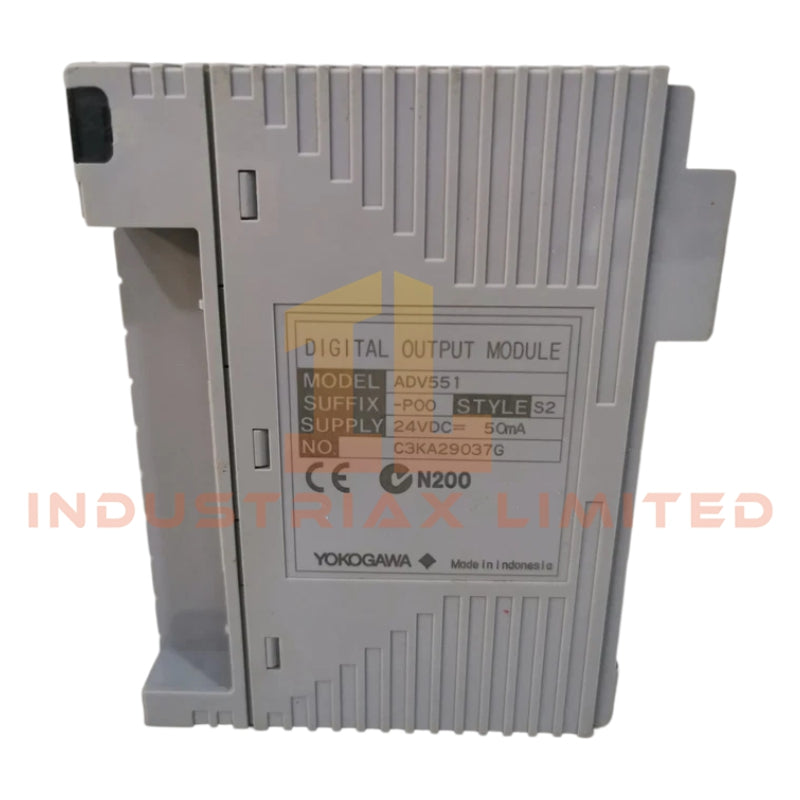

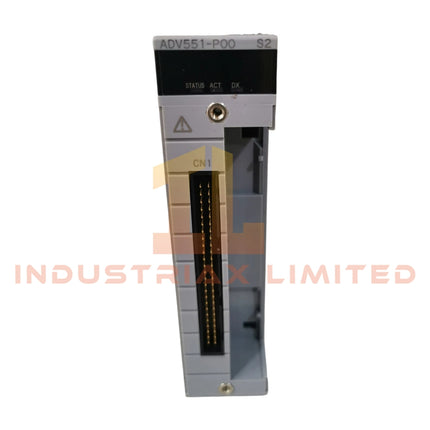

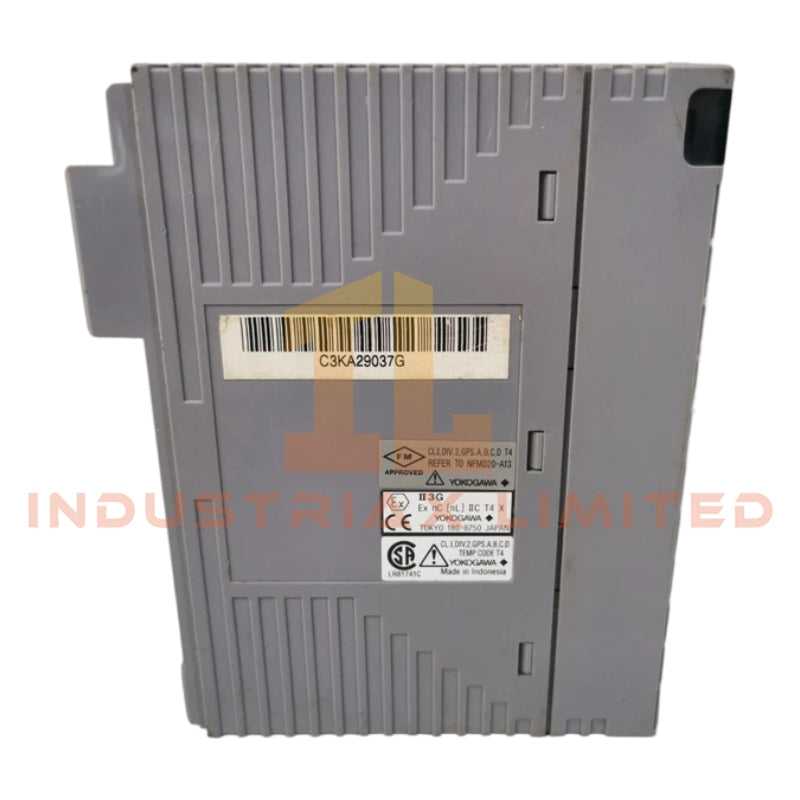

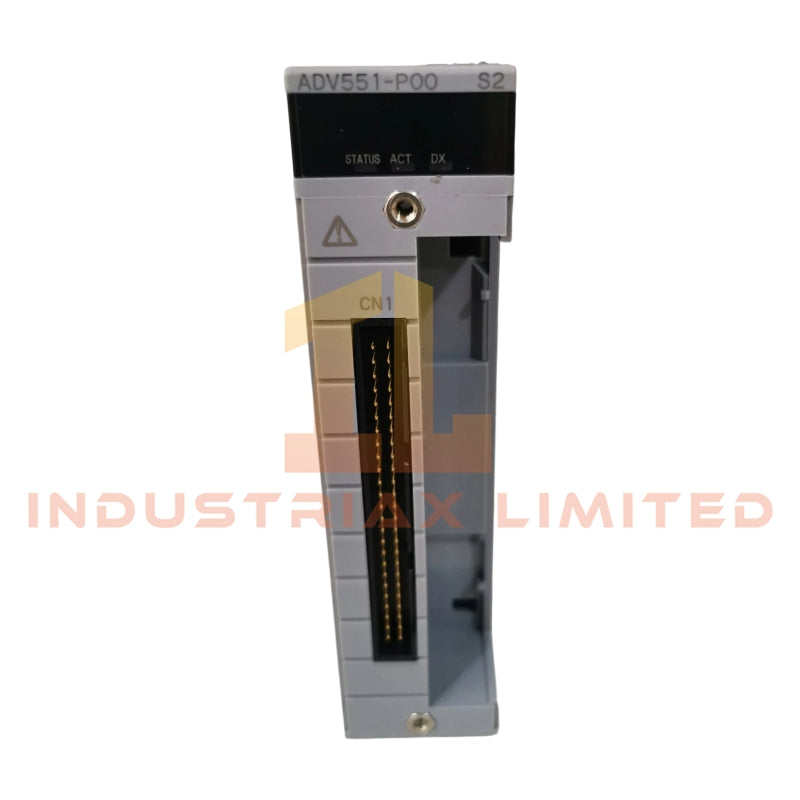

Modul Output Digital Yokogawa ADV551-P00/D5A00

Dikonfigurasi untuk pengalihan sinyal transistor 24 VDC di platform kontrol CENTUM dan Yokogawa terkait, Yokogawa ADV551-P00/D5A00 (Modul Output Digital ADV551) menyediakan eksekusi fisik/elektrik langsung untuk transmisi output diskrit 32 saluran. Modul ini mendukung arsitektur output current sink dengan pengelompokan saluran terisolasi, operasi suplai 24 VDC eksternal, dan penanganan output pulsa ON/OFF melalui terminal khusus dan antarmuka kabel MIL.

Rincian Suffix & Matriks Model

Segmen Kode	Spesifikasi
ADV551	Modul output digital 32 saluran
-P00	Tipe dasar tanpa ekspansi fungsional tambahan
/D5A00	Adaptor antarmuka kabel KS disertakan

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	ADV551-P00/D5A00
Merek	Yokogawa
Tipe Produk	Modul Output Digital
Asal	Prancis
Saluran Output	32 saluran
Tipe Output	Output transistor current sink
Tegangan Terapan Terukur	24 VDC
Tegangan Beban	24 VDC, 50 mA/saluran
Tegangan Suplai Daya Eksternal	20,4 hingga 26,4 VDC
Arus Beban Maksimum	100 mA/saluran pada 26,4 VDC
Tegangan ON Output	2 VDC maksimum
Arus Bocor Keadaan OFF	0,1 mA
Tegangan Tahan	2 kVAC selama 1 menit
Isolasi Antar-Umum	500 VAC selama 1 menit per kelompok 16 saluran
Waktu Respons Output	3 ms
Rentang Lebar Pulsa	8 ms hingga 7200 s
Resolusi Lebar Pulsa	8 ms
Toleransi Penundaan	Penundaan transisi ON/OFF maksimum 1 ms
Koneksi Eksternal	Terminal penjepit tekanan, kabel AKB331, kabel konektor MIL
Konsumsi Daya	700 mA pada 5 VDC, suplai eksternal 60 mA
Dimensi	3,2 cm x 10,6 cm x 13 cm
Berat	0,2 kg hingga 0,3 kg

Karakteristik Isolasi Antar-Saluran

ADV551-P00/D5A00 menerapkan isolasi listrik berkelompok antara sirkuit sinyal output dan sirkuit sistem internal. Kemampuan tahan isolasi ditentukan pada 2 kVAC selama 1 menit antara sinyal output dan sisi sistem kontrol. Umum terpisah dipartisi dalam kelompok 16 saluran dengan pemisahan isolasi 500 VAC.

Modul ini beroperasi menggunakan output transistor current sink yang dimaksudkan untuk beban lapangan 24 VDC eksternal. Kebocoran keadaan OFF dibatasi hingga 0,1 mA, mengurangi energi sisi lapangan yang tidak disengaja selama keadaan tidak aktif. Penanganan transisi output mendukung urutan kontrol diskrit berbasis pulsa dengan resolusi waktu yang dapat diprogram mulai dari interval 8 ms.

Pertanyaan yang Sering Diajukan

T: Apakah ADV551-P00/D5A00 mendukung hot swapping selama operasi pengontrol?
J: Spesifikasi yang disediakan tidak secara eksplisit mendefinisikan penyisipan online atau kemampuan hot-swap. Praktik standar adalah mengisolasi daya lapangan dan mengikuti prosedur pemeliharaan pengontrol Yokogawa sebelum penggantian modul.

T: Antarmuka pengkabelan lapangan apa yang didukung oleh modul ini?
J: Modul ini mendukung koneksi terminal penjepit tekanan, rakitan kabel AKB331 khusus, dan antarmuka kabel konektor MIL.

T: Bagaimana umum output dipisahkan secara elektrik?
J: Umum output diisolasi dalam kelompok 16 saluran dengan pemisahan tahan 500 VAC antar umum.

Pedoman Pemasangan Lapangan

• Verifikasi tegangan suplai eksternal tetap dalam 20,4 hingga 26,4 VDC sebelum menyalurkan output lapangan.
• Rutekan pengkabelan output secara terpisah dari kabel sinyal analog untuk meminimalkan interferensi pengalihan induktif.
• Terminasi pembumian pelindung kabel pada satu titik pembumian kabinet kontrol untuk menghindari loop arus ground yang bersirkulasi.
• Konfirmasikan arus beban lapangan tidak melebihi 100 mA per saluran dalam kondisi suplai maksimum.
• Pertahankan polaritas yang benar pada sirkuit output current sink selama pemasangan terminal.
• Periksa kekuatan penahan terminal penjepit tekanan setelah terpapar getaran lapangan atau aktivitas pemeliharaan.

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
