Keterangan

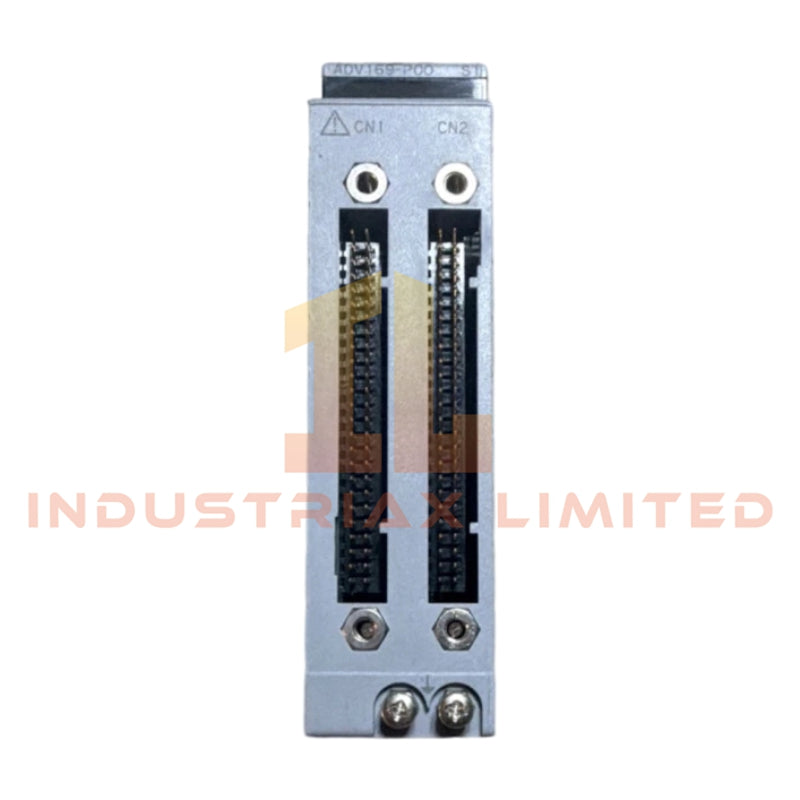

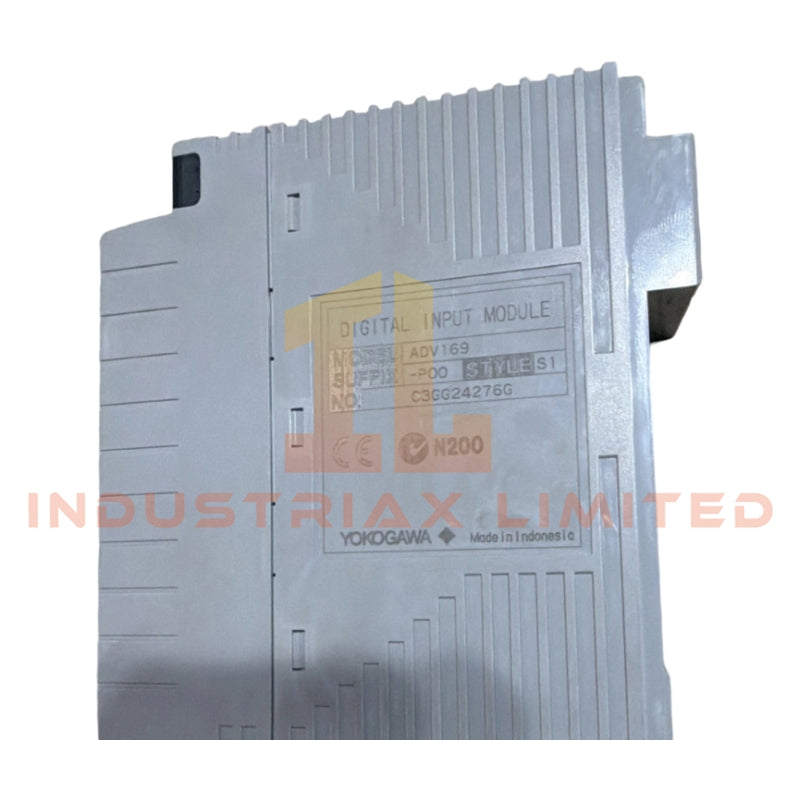

Modul Input Digital Yokogawa ADV169-P00

Dikonfigurasi untuk akuisisi sinyal diskrit 64 saluran dalam CENTUM dan jaringan kontrol ST6 yang kompatibel, Yokogawa ADV169-P00 (Modul Input Digital ADV169) menyediakan eksekusi fisik/elektrik langsung untuk pemrosesan input digital terisolasi melalui arsitektur segmentasi common-minus.

Rincian Akhiran & Matriks Model

Segmen Kode	Deskripsi
ADV169	Modul Input Digital untuk ST6 yang kompatibel
P	Tipe standar
0	Selalu 0
0	Tipe dasar

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	ADV169-P00
Merek	Yokogawa
Jenis Produk	Modul Input Digital
Jumlah Input	Input 64 saluran
Isolasi Sinyal	Umum setiap 16 saluran
Peringkat Kontak Input	5 V DC, minimal 20 mA
Metode Isolasi	Grup input terisolasi
Struktur Logika Input	Sisi minus umum setiap 16 saluran
Konsumsi Arus Maksimum	800 mA pada 5 V DC
Tipe Modul	Tipe dasar
Tegangan Operasi	5 V DC
Asal	Jepang
Konsumsi Daya	800 mA pada suplai backplane 5 V DC

Arsitektur Isolasi Saluran

ADV169-P00 mengimplementasikan pengelompokan saluran dengan isolasi umum yang diterapkan pada setiap segmen 16 saluran. Pengaturan ini mengurangi propagasi konduktif antara kelompok sinyal medan diskrit selama transisi switching di dalam rakitan I/O sistem kontrol terdistribusi.

Modul ini beroperasi menggunakan logika input common-minus untuk struktur terminasi yang dikelompokkan. Sirkuit input ditujukan untuk pemantauan kontak diskrit 5 V DC dengan kemampuan kontak input minimum 20 mA. Topologi isolasi tersegmentasi membantu membatasi interferensi listrik lintas saluran selama transisi keadaan simultan di seluruh rakitan input digital kepadatan tinggi.

Pertanyaan yang Sering Diajukan

Q: Apakah ADV169-P00 mendukung isolasi per saluran?
A: Tidak. Isolasi diterapkan per kelompok umum 16 saluran, bukan secara individual per titik input.

Q: Tingkat sinyal input apa yang diperlukan untuk kontak medan yang terhubung ke modul?
A: Peringkat kontak input yang ditentukan adalah 5 V DC dengan kemampuan arus minimum 20 mA.

Q: Pertimbangan instalasi apa yang berlaku untuk input common-minus yang dikelompokkan?
A: Pengkabelan medan harus menjaga segregasi antara setiap kelompok umum 16 saluran untuk mencegah interferensi jalur balik bersama dan propagasi sinyal yang tidak disengaja.

Panduan Instalasi Lapangan

• Verifikasi kompatibilitas input 5 V DC sebelum menghubungkan perangkat medan kontak kering atau output transistor.
• Jaga pentanahan pelindung pada satu titik pentanahan kabinet yang ditentukan untuk mengurangi kopling noise balik umum.
• Rute kabel input digital secara terpisah dari konduktor motor atau inverter arus tinggi.
• Konfirmasi penetapan polaritas common-minus yang benar sebelum menyuplai daya ke terminasi medan.
• Hindari pencampuran common eksternal independen di seluruh kelompok isolasi 16 saluran yang sama.
• Periksa tempat duduk konektor backplane sepenuhnya sebelum menerapkan daya sistem ke rak modul.

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
