Ikhtisar Produk

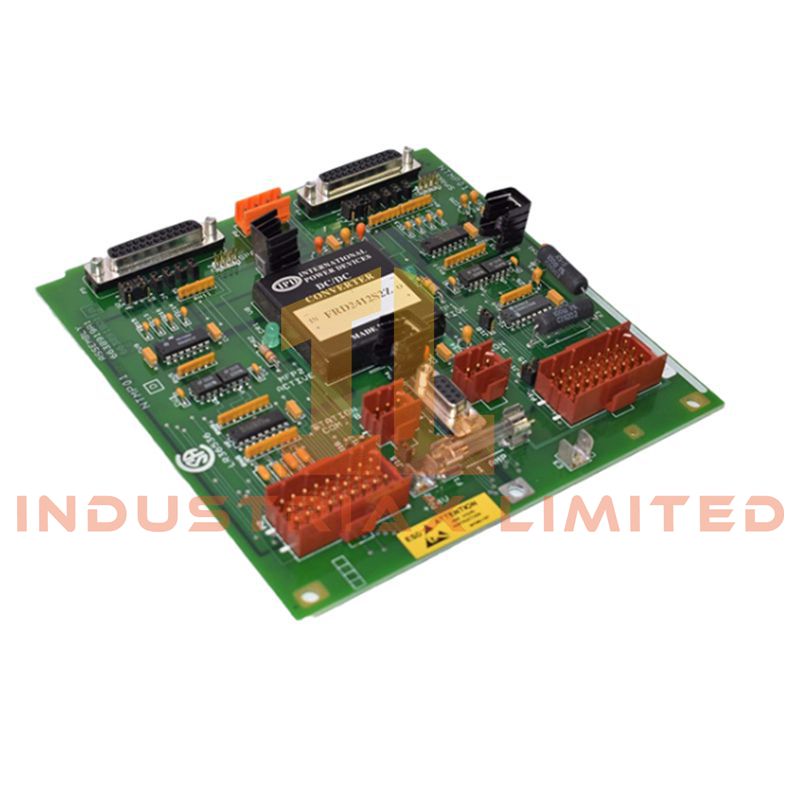

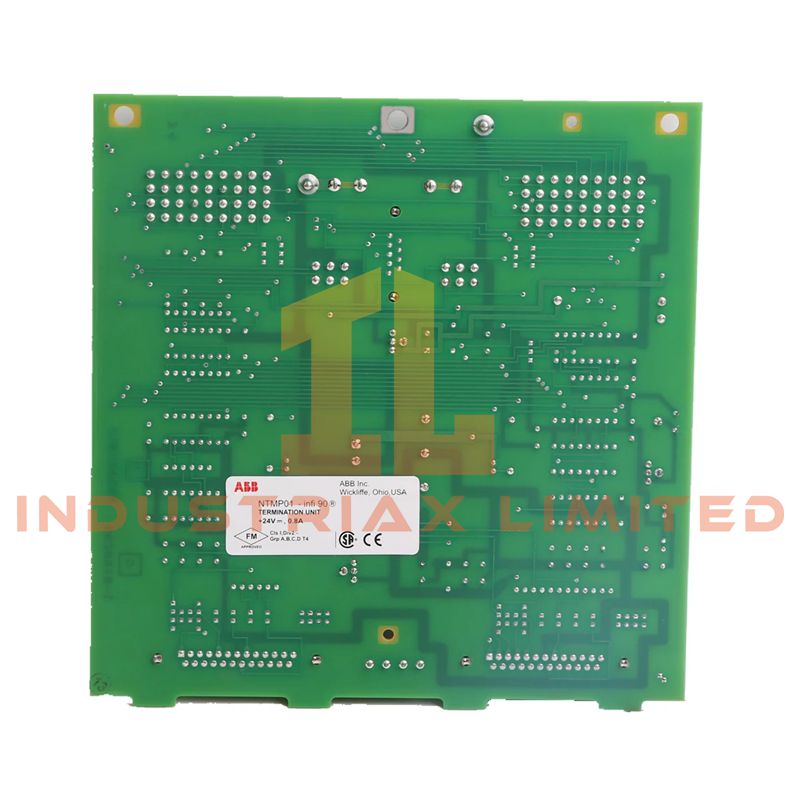

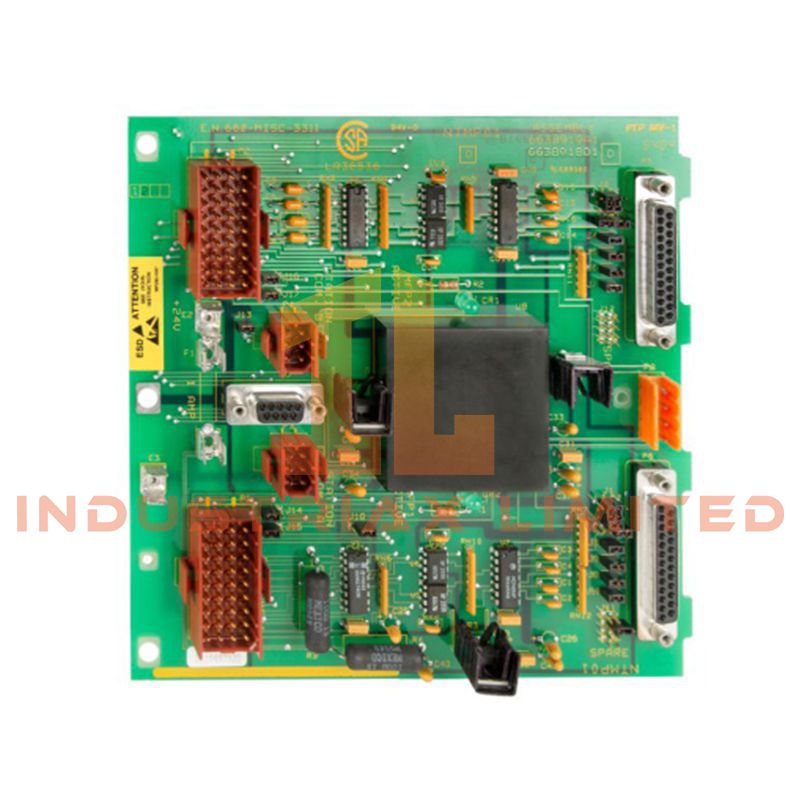

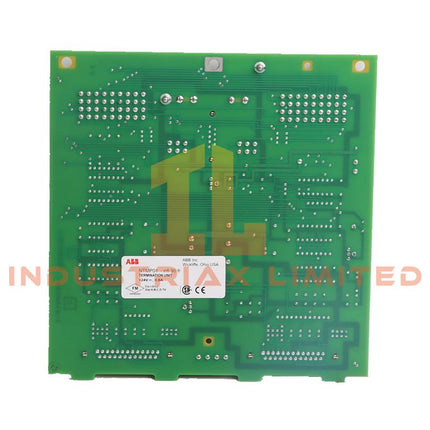

NTMP01 adalah Unit Terminasi Prosesor Multi-Fungsi yang dikembangkan untuk arsitektur kontrol terdistribusi ABB INFI 90 OPEN dan Symphony Harmony. Unit ini berfungsi sebagai lapisan antarmuka antara modul Prosesor Multi-Fungsi (MFP) dan pengkabelan medan eksternal, memastikan distribusi sinyal yang stabil, perutean komunikasi, dan antarmuka daya di dalam kabinet kontrol.
Unit ini dirancang untuk instalasi berbasis kabinet dan mendukung integrasi tingkat sistem modul prosesor dengan perangkat medan dalam lingkungan kontrol proses yang kompleks.
Peran Fungsional
Unit terminasi ini menyediakan titik koneksi fisik dan elektrik untuk sistem berbasis MFP. Unit ini mendukung:
-
Terminasi sinyal digital dan analog
-
Perutean saluran komunikasi
-
Distribusi daya ke modul prosesor yang terhubung
Unit ini memastikan organisasi pengkabelan yang terstruktur dan mengurangi kompleksitas pengkabelan medan langsung antara perangkat keras kontrol dan instrumentasi proses.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
NTMP01 |
| Jenis Produk |
Unit Terminasi Prosesor Multi-Fungsi |
| Kompatibilitas Sistem |
ABB INFI 90 OPEN / Symphony Harmony DCS |
| Modul yang Didukung |
BRC, MFP, IET, ICT, NKTU (tergantung sistem) |
| Antarmuka Komunikasi |
2 × RS-232-C atau 1 × RS-232-C + 1 × RS-485 |
| Tautan Kontrol |
Komunikasi serial stasiun kontrol khusus |
| Jenis Sinyal |
Terminasi I/O digital dan analog |
| Distribusi Daya |
Pasokan daya yang diatur ke modul yang terhubung |
| Suhu Operasi |
0°C hingga 70°C |
| Rentang Kelembaban |
5%–90% RH (tanpa kondensasi) |
| Peringkat Kabel |
PVC (80°C / 300 V) atau PLTC (90°C / 300 V) |
| Jenis Pemasangan |
Rakitan terminasi yang dipasang di kabinet |
| Berat |
0,3 kg |
Desain Listrik dan Komunikasi
NTMP01 mendukung arsitektur komunikasi serial campuran, memungkinkan integrasi fleksibel dengan jaringan kontrol berbasis RS-232-C dan RS-485. Unit ini menyediakan perutean terpusat untuk tautan komunikasi stasiun kontrol sambil menjaga pemisahan elektrik antara pengkabelan medan dan logika prosesor.
Integritas sinyal dijaga melalui perutean impedansi terkontrol dan praktik pengardean yang ditentukan sistem.
Pertimbangan Lingkungan dan Pemasangan
Unit ini dirancang untuk dipasang di dalam kabinet kontrol bersertifikat ABB. Tidak diperlukan pendinginan tambahan saat dioperasikan dalam batas lingkungan yang ditentukan.
Untuk meminimalkan efek interferensi elektromagnetik, pedoman pemasangan merekomendasikan:
-
Menjaga jarak minimum dari peralatan komunikasi
-
Menjaga pintu kabinet tertutup selama operasi
-
Mengikuti standar pengkabelan dan pengardean ABB
Integrasi Sistem
NTMP01 beroperasi sebagai komponen antarmuka sistem pasif dalam arsitektur kontrol terdistribusi ABB. Unit ini tidak melakukan pemrosesan logika, tetapi memastikan konektivitas terstruktur antara modul MFP dan sistem medan.
Unit ini biasanya dipasang bersama modul prosesor dan komunikasi dalam rak kontrol modular.
Aplikasi Khas
-
Antarmuka sistem kontrol proses terdistribusi
-
Integrasi kabinet kontrol pembangkit listrik
-
Arsitektur kontrol pemrosesan kimia
-
Sistem perutean sinyal otomasi industri
-
Instalasi ABB Symphony Harmony multi-modul
Pertanyaan yang Sering Diajukan
Q1: Apakah NTMP01 melakukan pemrosesan logika kontrol?
Tidak. Unit ini berfungsi murni sebagai unit terminasi dan antarmuka.
Q2: Apakah kompatibel dengan sistem non-ABB?
Tidak. Unit ini dirancang khusus untuk platform ABB INFI 90 dan Symphony Harmony.
Q3: Apakah memerlukan konfigurasi atau pemrograman?
Tidak diperlukan pemrograman. Unit ini beroperasi sebagai antarmuka perangkat keras pasif.
Q4: Apa peran utamanya dalam sistem?
Unit ini menyediakan terminasi sinyal terstruktur, perutean komunikasi, dan distribusi daya antara modul MFP dan pengkabelan medan.
