Keterangan
Gambaran Umum

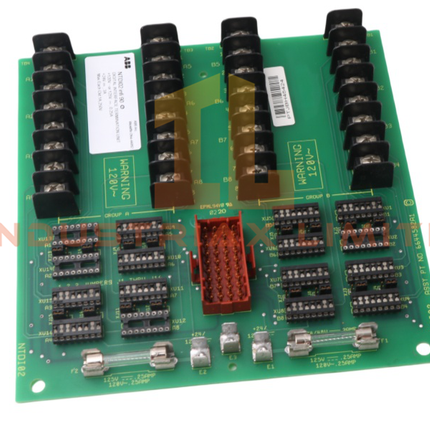

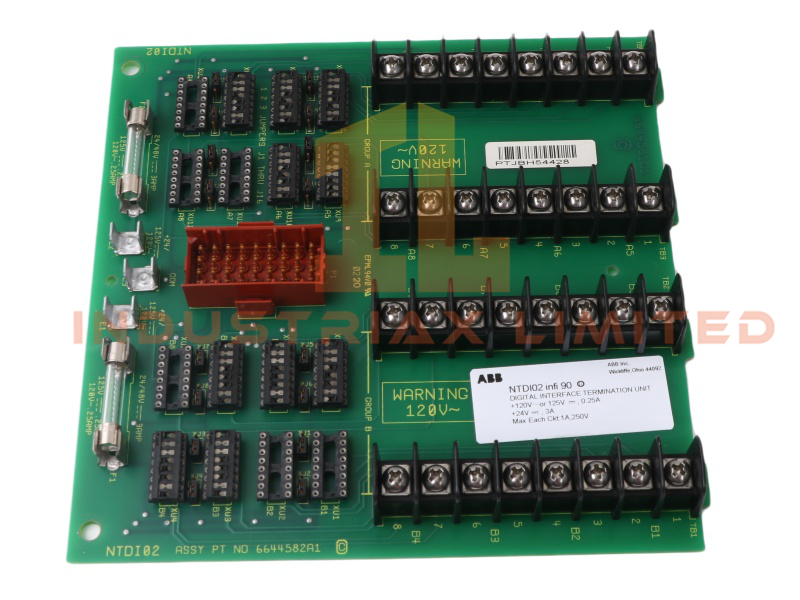

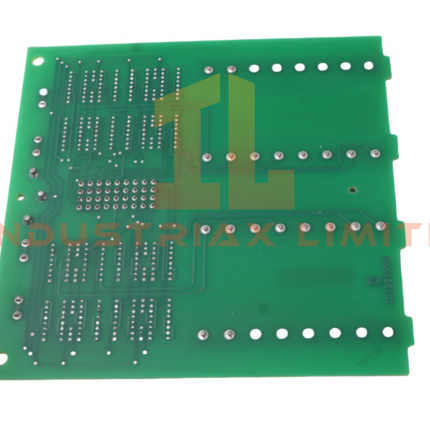

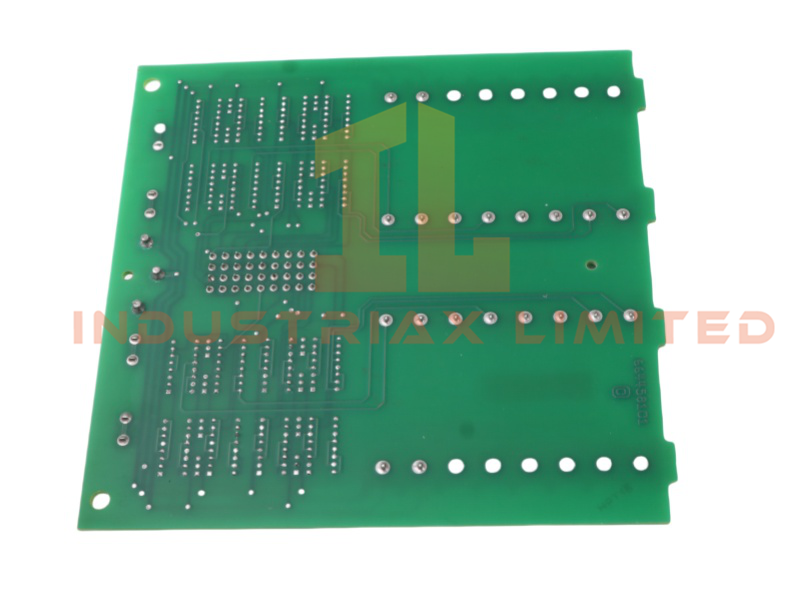

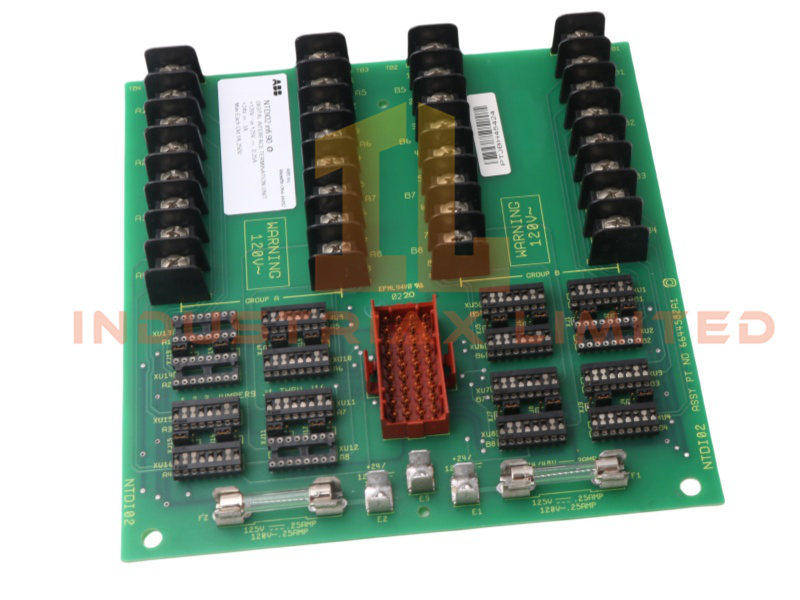

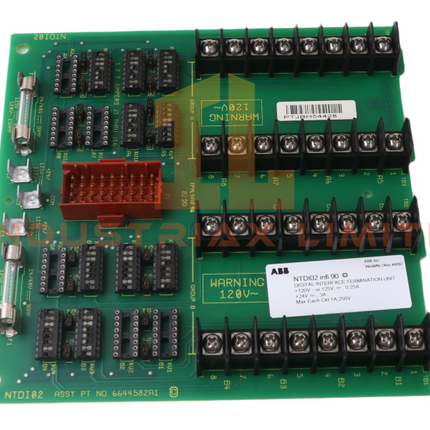

Unit Terminasi I/O Digital NTDI02 ABB adalah modul antarmuka lapangan yang dikembangkan untuk arsitektur I/O Harmony Rack yang digunakan dalam sistem kontrol terdistribusi ABB Symphony dan Bailey INFI 90. Unit ini dirancang untuk menyediakan terminasi sinyal digital yang andal dan konektivitas terstruktur antara perangkat lapangan dan modul I/O kontrol proses.
NTDI02 berfungsi sebagai platform terminasi terpusat untuk aplikasi input digital, output digital, input pulsa, dan penghitungan frekuensi. Konstruksinya yang ringkas dan tata letak kabel lapangan yang terstandardisasi menyederhanakan integrasi sistem, organisasi kabinet, dan pemeliharaan jangka panjang di lingkungan otomasi industri.
Fitur Utama
-
Mendukung terminasi sinyal digital untuk sistem I/O Harmony Rack
-
Berinteraksi dengan beberapa modul I/O digital dan analog ABB
-
Menangani hingga 16 sinyal input lapangan
-
Kompatibel dengan platform Symphony Enterprise Management and Control
-
Dirancang untuk sistem Bailey Net 90 dan INFI 90
-
Menyediakan terminasi kabel lapangan yang terorganisir
-
Mendukung pemantauan pulsa dan aplikasi penghitungan frekuensi
-
Faktor bentuk ringkas yang kompatibel dengan rak
-
Cocok untuk proyek modernisasi dan penggantian sistem
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Merek |
ABB |
| Model |
NTDI02 |
| Tipe Produk |
Unit Terminasi I/O Digital |
| Seri Produk |
Harmony Rack I/O |
| Sistem yang Kompatibel |
Bailey Net 90, INFI 90, Symphony Enterprise |
| Fungsi |
Terminasi sinyal digital dan antarmuka lapangan |
| Kapasitas Input Maksimum |
16 Sinyal Digital |
| Tipe I/O yang Didukung |
Input Digital, Output Digital, Input Pulsa |
| Tipe Instalasi |
Integrasi Sistem I/O Rack |
| Metode Pengkabelan Lapangan |
Koneksi Berbasis Terminal |
| Komunikasi Pengontrol |
Arsitektur Antarmuka Rak |
| Modul Input yang Kompatibel |
IMDSI13, IMDSI14, IMDSI22 |
| Modul Output yang Kompatibel |
IMDSO14, IMDSO15, IMASO11 |
| Modul Kompatibel Tambahan |
IMDSM04, IMFCS01 |
| Peran Sistem |
Antarmuka Perangkat Lapangan ke Pengontrol |
| Status Produk |
Aktif |
| Kondisi |
Baru |
| Negara Asal |
Swedia |
| Kode HS |
8537101190 |
| Dimensi |
18 × 17,6 × 2,2 cm |
| Berat |
0,36 kg |
Karakteristik Fungsional
ABB NTDI02 beroperasi sebagai rakitan terminasi antarmuka yang menghubungkan instrumentasi lapangan dengan modul kontrol Harmony. Unit ini merutekan sinyal proses digital melalui infrastruktur I/O rak sambil menjaga stabilitas sinyal dan pengkabelan kabinet yang terorganisir.
Dibandingkan dengan rakitan terminasi yang lebih lama, NTDI02 menawarkan kompatibilitas modul yang lebih luas untuk konfigurasi sistem ABB yang ditingkatkan sambil tetap menjaga integrasi dengan arsitektur kontrol lama.
Area Aplikasi
Unit terminasi NTDI02 umumnya dipasang di:
-
Sistem kontrol terdistribusi
-
Pabrik otomasi proses
-
Fasilitas pembangkit listrik
-
Sistem pemrosesan petrokimia
-
Jalur produksi industri
-
Operasi pengolahan air
-
Proyek migrasi ABB Harmony lama
FAQ
Apa fungsi utama dari NTDI02?
NTDI02 digunakan untuk mengakhiri dan merutekan sinyal lapangan digital antara perangkat proses dan modul kontrol ABB Harmony atau INFI 90.
Berapa banyak sinyal yang dapat didukung NTDI02?
Unit ini mendukung hingga 16 saluran input lapangan digital.
Apakah NTDI02 kompatibel dengan sistem ABB yang lebih lama?
Ya. Modul ini kompatibel dengan arsitektur sistem Bailey Net 90 dan INFI 90 serta mendukung konfigurasi berbasis Harmony.
Bisakah NTDI02 menggantikan NTDI01?
NTDI02 umumnya digunakan sebagai alternatif fungsional dalam sistem yang membutuhkan kompatibilitas dengan pengaturan modul ABB yang diperbarui.
