Deskripsi Produk

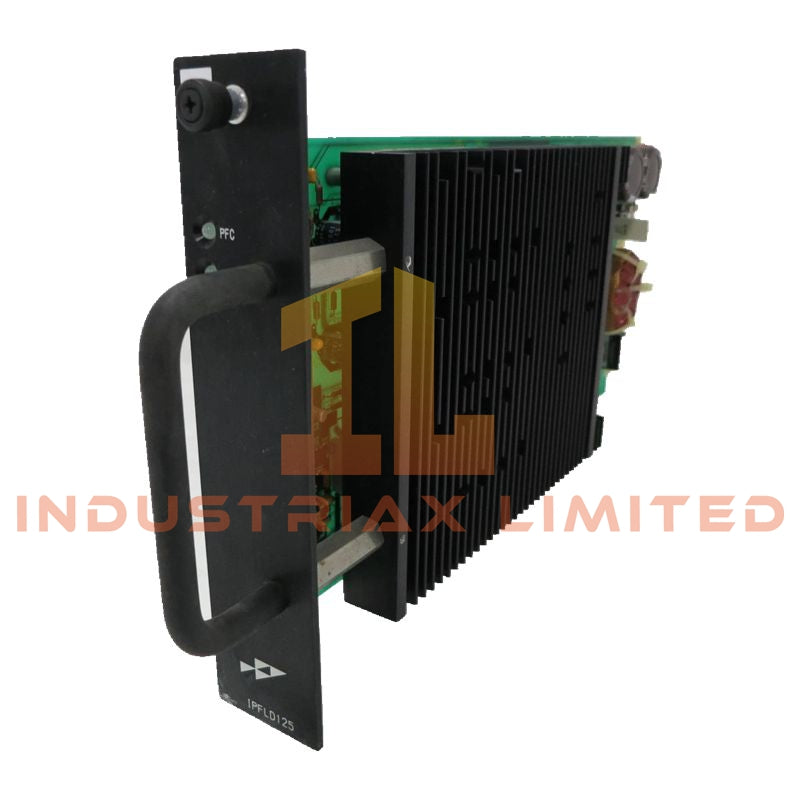

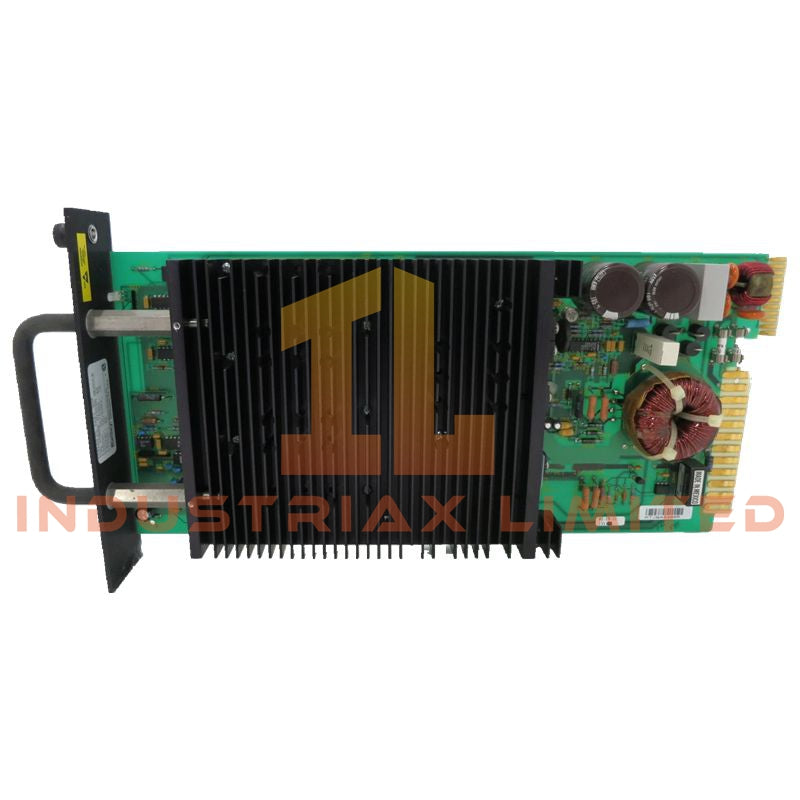

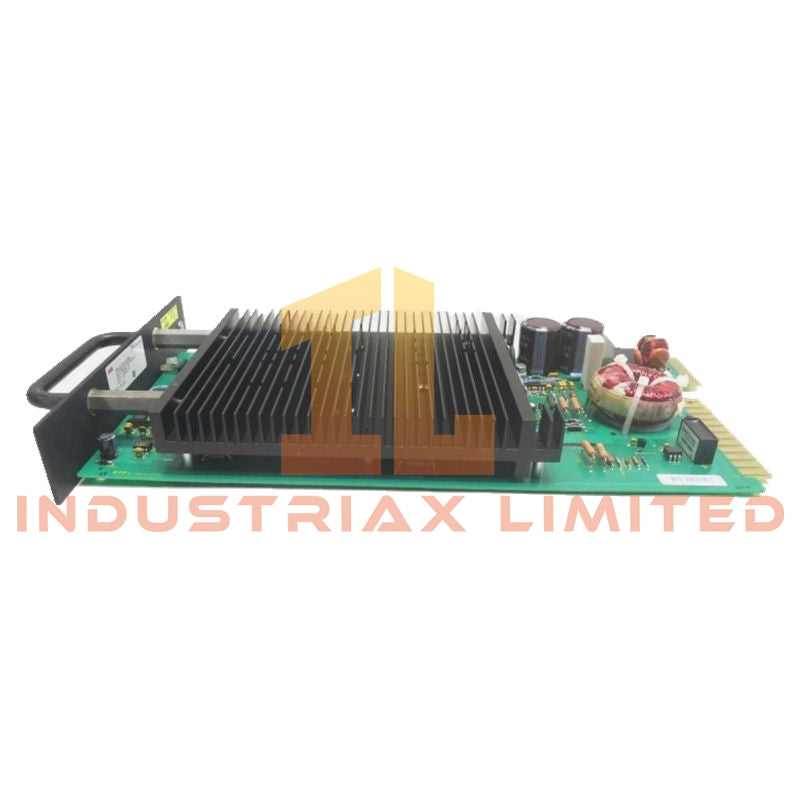

ABB Bailey IPFLD125 adalah modul pengkondisian dan distribusi daya lapangan yang dirancang untuk digunakan dalam sistem kontrol terdistribusi ABB Infi-90 dan Net-90. Peran utamanya adalah mengatur dan memfilter daya listrik masuk sebelum menyediakannya ke rak sistem, memastikan tingkat tegangan yang stabil dan meminimalkan kebisingan listrik yang dapat memengaruhi elektronik kontrol yang sensitif.
Dirancang untuk infrastruktur DCS lama, IPFLD125 mendukung sumber input AC dan DC, memungkinkannya beroperasi di berbagai lingkungan daya industri. Modul ini mengintegrasikan kemampuan pemfilteran, regulasi, dan pembagian beban, menjadikannya komponen penting untuk menjaga kinerja dan waktu aktif sistem yang konsisten.
Ini umumnya diterapkan dalam aplikasi di mana pengiriman daya yang andal sangat penting untuk kontrol proses berkelanjutan, terutama dalam sistem ABB Bailey yang sudah tua tetapi masih beroperasi.
Spesifikasi Teknis
| Parameter |
Deskripsi |
| Tipe Produk |
Catu Daya Lapangan / Modul Filter Daya |
| Model |
IPFLD125 |
| Kompatibilitas Sistem |
ABB Bailey Infi-90, Net-90 |
| Nomor Bagian Alternatif |
YIPFLD125, RIPFLD125, PIPFLD125 |
| Tegangan Input (AC) |
120 VAC (4 A), 240 VAC (2 A), 50/60 Hz |
| Tegangan Input (DC) |
125 VDC (4 A) |
| Rentang Input yang Diperluas |
Sekitar 102–264 VAC atau 102–144 VDC |
| Disipasi Panas |
Hingga 190 W |
| Regulasi Jalur |
±0,5% dari output nominal |
| Regulasi Beban |
Stabil dari 0% hingga 100% beban |
| Pembagian Beban |
Keseimbangan arus dalam ±5% pada beban penuh |
| Waktu Penahanan |
≥20 ms setelah gangguan daya |
| Pemasangan |
Terpasang di rak (sasis sistem Infi-90) |
| Dimensi |
152 × 51 × 330 mm (tergantung varian) |
| Berat |
2,6 kg |
Karakteristik Operasional
-
Menyediakan daya yang difilter dan distabilkan ke modul DCS
-
Mendukung input suplai AC dan DC untuk penerapan yang fleksibel
-
Regulasi terintegrasi menjaga output yang konsisten di bawah kondisi beban yang bervariasi
-
Kemampuan pembagian beban memastikan distribusi arus yang seimbang di seluruh modul
-
Dirancang untuk mengurangi kebisingan listrik dan meningkatkan keandalan sistem
-
Cocok untuk operasi berkelanjutan di kabinet kontrol industri
Area Aplikasi
-
Distribusi daya dalam rak kontrol ABB Infi-90 / Net-90
-
Sistem kontrol turbin dan boiler di pembangkit listrik
-
Otomatisasi proses kilang dan petrokimia
-
Lingkungan industri berat yang membutuhkan pengkondisian suplai DC/AC yang stabil
-
Penggantian atau perbaikan instalasi ABB Bailey lama
FAQ
Apakah IPFLD125 masih diproduksi?
Tidak. Modul ini telah dihentikan produksinya oleh pabrikan tetapi tetap tersedia sebagai stok rekondisi atau surplus untuk dukungan sistem lama.
Bisakah modul ini menerima input AC dan DC secara bersamaan?
Tidak. Modul ini dirancang untuk beroperasi dengan input AC atau DC, tergantung pada konfigurasi sistem.
Mengapa pemfilteran daya penting dalam sistem DCS?
Pemfilteran mengurangi kebisingan listrik dan fluktuasi tegangan, yang membantu mencegah kesalahan komunikasi dan meningkatkan stabilitas sistem secara keseluruhan.
Apakah ada versi yang dapat dipertukarkan dari modul ini?
Ya. Varian seperti YIPFLD125, RIPFLD125, dan PIPFLD125 secara fungsional serupa tetapi mungkin sedikit berbeda dalam revisi atau sumber.
