Gambaran Umum

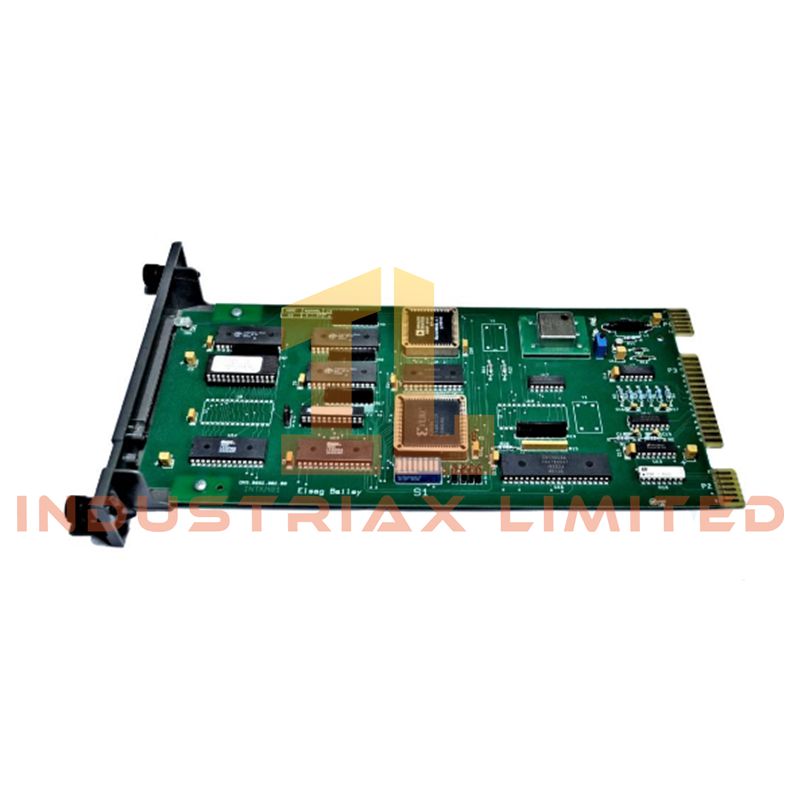

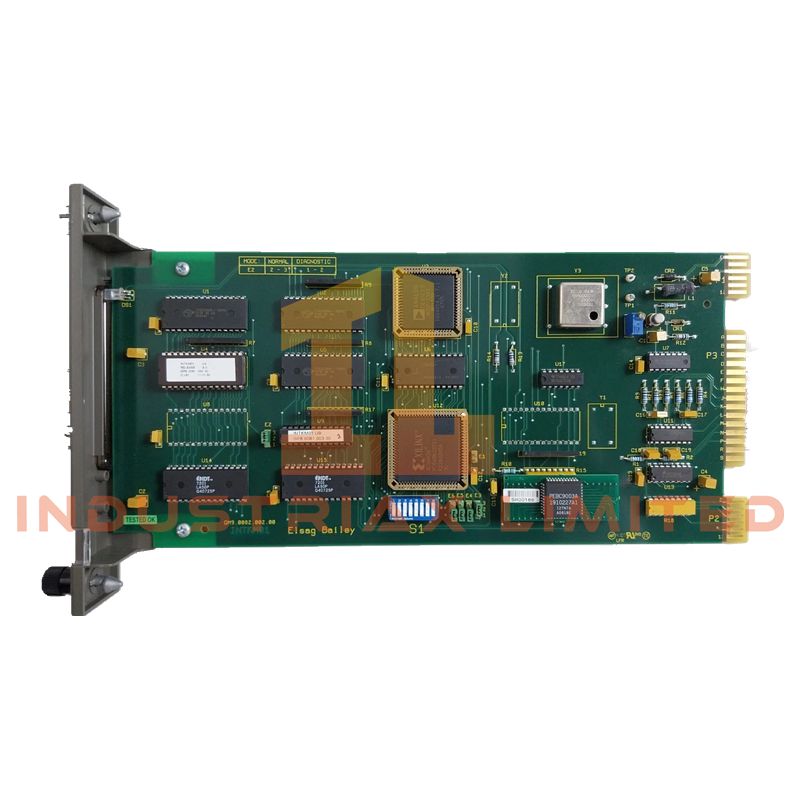

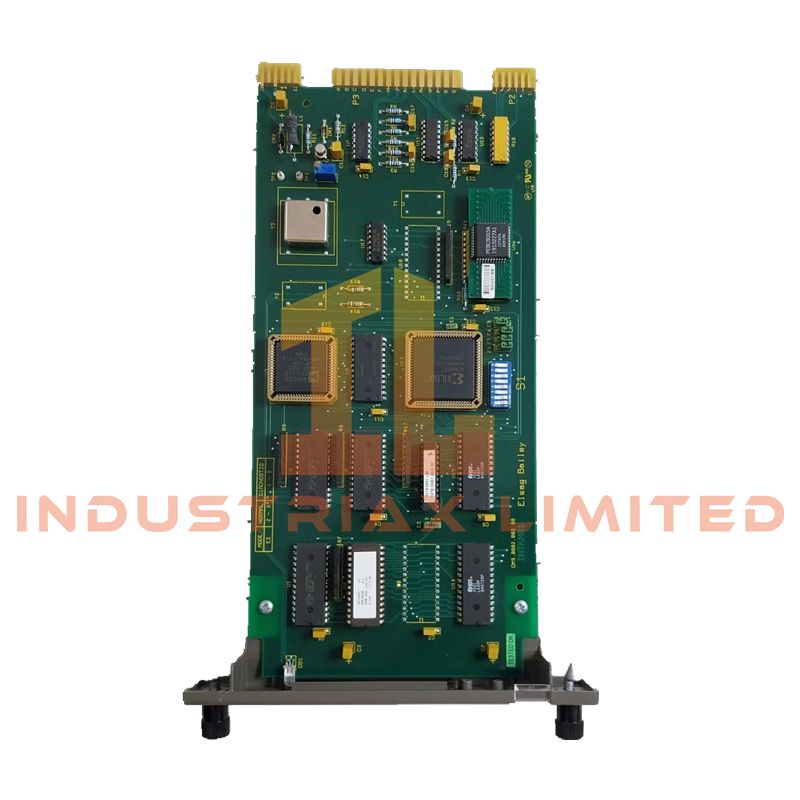

Modul Master Penjaga Waktu INTKM01 adalah komponen kontrol sinkronisasi yang dikembangkan untuk sistem kontrol terdistribusi ABB Bailey Infi 90 dan Net 90. Modul ini menyediakan koordinasi waktu terpusat di seluruh pabrik untuk perekaman urutan kejadian dan aplikasi pemantauan proses yang tersinkronisasi.
Dirancang untuk integrasi dengan antarmuka sinkronisasi NTST01, modul ini menerima sinyal referensi IRIG-B dan mendistribusikan data pewaktuan berakurasi tinggi melalui tautan komunikasi RS-485 ke kabinet sistem yang terhubung dan node manajemen kejadian.
INTKM01 umumnya diterapkan dalam pembangkit listrik, otomasi proses, dan lingkungan industri kritis yang membutuhkan pencatatan waktu kejadian yang presisi dan operasi kontrol yang terkoordinasi.
Spesifikasi Teknis
| Spesifikasi |
Detail |
| Produsen |
ABB Bailey |
| Nomor Model |
INTKM01 |
| Tipe Produk |
Modul Master Penjaga Waktu |
| Sistem yang Kompatibel |
ABB Infi 90, ABB Net 90 |
| Tipe Prosesor |
Mikroprosesor 16-bit |
| Kecepatan Prosesor |
10 MHz |
| Tegangan Operasi |
5 VDC ±5% |
| Konsumsi Arus Tipikal |
300 mA |
| Input Sinkronisasi |
Format Pergeseran Level DC IRIG-B |
| Antarmuka Sinkronisasi |
NTST01 |
| Output Komunikasi |
RS-485 |
| Kecepatan Komunikasi |
62,5 kbaud |
| Akurasi Sinkronisasi |
±10 µdetik |
| Akurasi Waktu Absolut |
±1 mdetik ke INSEM01 |
| Tegangan Isolasi |
1000 VAC pada 50 Hz |
| Perlindungan Lonjakan |
Pulsa 2000 VP 1.2/50 µdetik |
| Tipe Kabel |
Twinaxial |
| Jarak Maksimum Antara Kabinet HCU |
4000 m (13.123 ft) |
| Jarak Maksimum ke Kabinet HCU Terjauh |
40.000 m (131.233 ft) |
| Berat |
0,3 kg |
Fitur Utama
-
Menyediakan sinkronisasi waktu terpusat untuk sistem Infi 90
-
Mendukung input sinyal pewaktuan IRIG-B melalui antarmuka NTST01
-
Sinkronisasi presisi tinggi dengan akurasi ±10 mikrodetik
-
Jaringan distribusi pewaktuan RS-485 pada 62,5 kbaud
-
Dirancang untuk jaringan komunikasi industri jarak jauh
-
Isolasi listrik terintegrasi untuk perlindungan sinyal yang lebih baik
-
Mendukung aplikasi perekaman urutan kejadian
-
Cocok untuk lingkungan kontrol proses yang kritis
Integrasi Sistem
Modul INTKM01 beroperasi bersama dengan antarmuka sinkronisasi NTST01 dan berkomunikasi dengan peralatan urutan kejadian seperti modul master INSEM01. Bersama-sama, modul-modul ini menetapkan manajemen stempel waktu yang tersinkronisasi di seluruh kabinet kontrol terdistribusi dan node HCU jarak jauh.
Kemampuan komunikasi jarak jauhnya memungkinkan penerapan di fasilitas industri besar tanpa mengorbankan stabilitas sinkronisasi.
Area Aplikasi
Instalasi tipikal untuk INTKM01 meliputi:
-
Pembangkit listrik dan sistem kontrol turbin
-
Pabrik proses petrokimia
-
Infrastruktur sistem kontrol terdistribusi
-
Fasilitas otomasi utilitas
-
Jaringan pemantauan kejadian industri
-
Sistem sinkronisasi proses skala besar
FAQ
Apa tujuan modul INTKM01?
Modul ini menyediakan sinkronisasi waktu seluruh sistem yang akurat untuk sistem kontrol terdistribusi ABB Infi 90 dan Net 90.
Format pewaktuan apa yang didukung INTKM01?
Modul ini menerima input pewaktuan IRIG-B dalam format pergeseran level DC melalui modul antarmuka NTST01.
Seberapa akurat output sinkronisasi?
Modul ini memberikan akurasi sinkronisasi hingga ±10 mikrodetik dan akurasi waktu absolut ±1 milidetik untuk aplikasi urutan kejadian.
Metode komunikasi apa yang digunakan untuk distribusi sinkronisasi?
Modul ini mendistribusikan informasi pewaktuan menggunakan komunikasi RS-485 yang beroperasi pada 62,5 kbaud.
