Deskripsi Produk

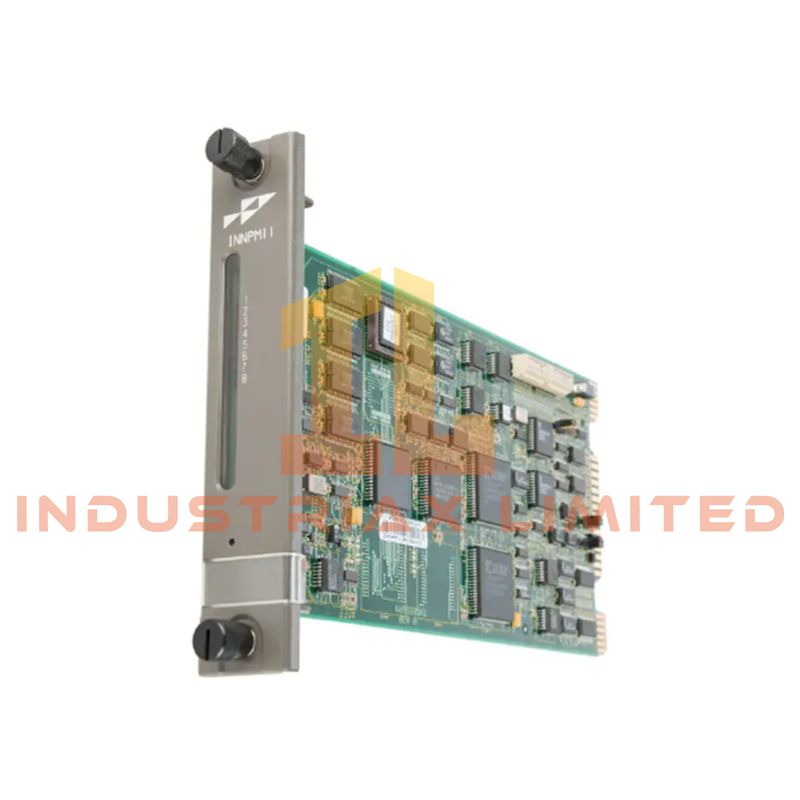

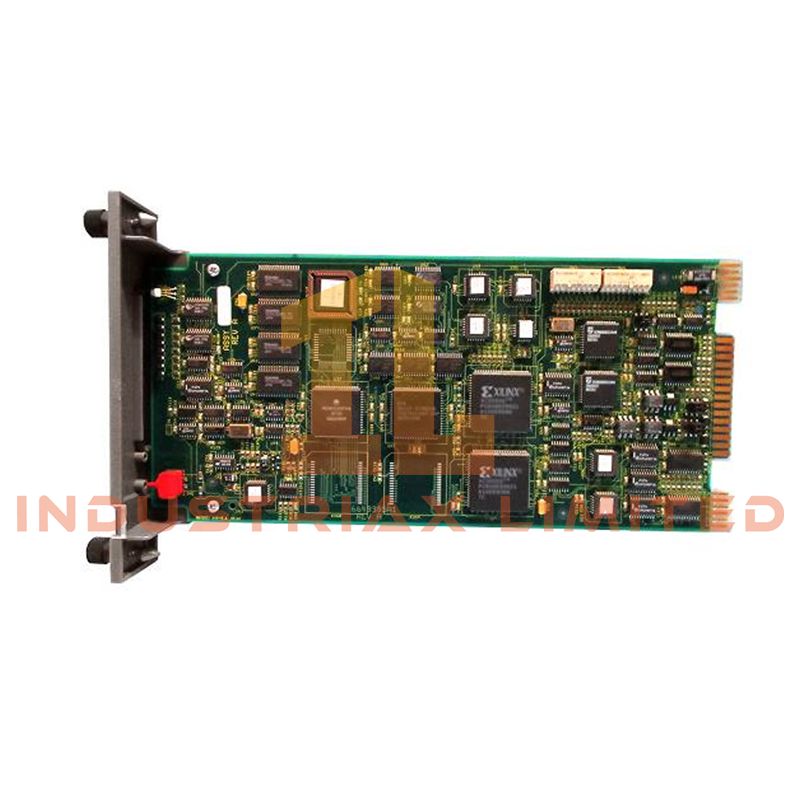

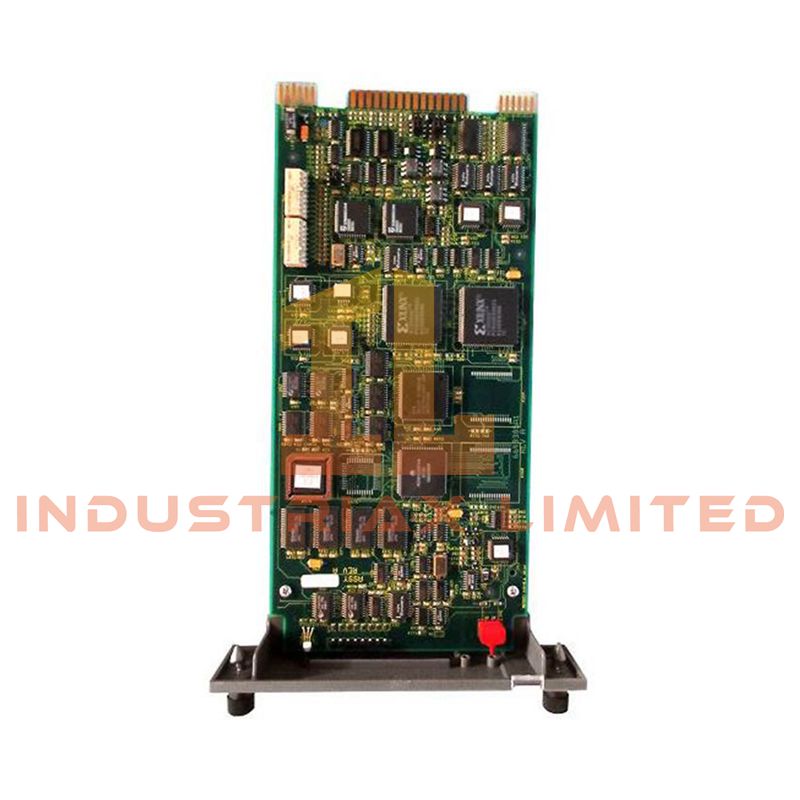

ABB INNPM11 adalah modul pemrosesan jaringan yang merupakan komponen komunikasi inti yang digunakan dalam arsitektur kontrol terdistribusi ABB INFI-90 / Symphony. Modul ini berfungsi sebagai prosesor pesan berkecepatan tinggi yang bertanggung jawab atas pertukaran data antara Controlway, Module Bus, dan lapisan jaringan INFI-NET.
Dirancang oleh ABB untuk lingkungan kontrol deterministik, modul ini memastikan aliran informasi yang sinkron antara operasi tingkat pengontrol dan infrastruktur komunikasi seluruh pabrik.
INNPM11 beroperasi bersama dengan modul antarmuka INNIS01 untuk membangun jalur komunikasi yang lengkap antara unit kontrol proses dan tulang punggung INFI-NET. Modul ini mengelola data siklus, pelaporan pengecualian, polling sistem, dan sinkronisasi waktu di seluruh node terdistribusi.
Spesifikasi Teknis Inti
Integrasi Sistem
-
Platform: ABB INFI-90 / Symphony DCS
-
Fungsi: Modul pemrosesan jaringan dan penanganan protokol
-
Lapisan komunikasi: Controlway, Module Bus, INFI-NET
-
Peran jaringan: Prosesor perutean dan sinkronisasi pesan
Performa Komunikasi
-
Kecepatan Controlway: 1 Mbaud
-
Kecepatan Module Bus: 83.3 kbaud
-
INFI-NET: Jalan raya data deterministik serial berkecepatan tinggi
-
Pesan yang didukung: Siaran, multicast, pelaporan pengecualian, polling, sinkronisasi waktu
Pemrosesan & Memori
-
RAM: Memori onboard 512 KB
-
ROM: Penyimpanan firmware 256 KB
-
Fungsi pemrosesan: Penjadwalan dan perutean pesan real-time
Karakteristik Kelistrikan
-
Tegangan suplai: +5 VDC (didukung backplane)
-
Konsumsi daya: sekitar 10 W (beban tipikal 2 A)
-
Isolasi: Pemisahan elektrik antara jaringan dan backplane sistem
Desain Mekanis
-
Jenis modul: Kartu plug-in standar INFI-90
-
Dimensi: 27.9 cm × 7.6 cm × 5.1 cm
-
Berat: 0.2 kg
-
Instalasi: Konfigurasi slot rak ABB standar
-
Pendinginan: Konveksi pasif di dalam sasis
Peran Fungsional dalam Arsitektur Sistem
INNPM11 bertindak sebagai penangan pesan pusat untuk komunikasi antar-lapisan di dalam sistem INFI-90. Ini memastikan:
-
Perutean data kontrol dan proses secara deterministik
-
Sinkronisasi real-time antara pengontrol terdistribusi
-
Transmisi data berbasis pengecualian untuk efisiensi
-
Komunikasi stabil di seluruh topologi jaringan redundan
-
Koordinasi antara jaringan tingkat Controlway dan tingkat pabrik
Area Aplikasi
-
Tulang punggung komunikasi sistem kontrol proses terdistribusi
-
Koordinasi pengontrol real-time di pabrik industri
-
Sinkronisasi data antara HMI dan jaringan pengontrol
-
Lapisan integrasi untuk SCADA dan stasiun rekayasa
-
Arsitektur sistem otomasi ketersediaan tinggi
FAQ
Q1: Apa peran utama INNPM11?
Ini memproses dan merutekan komunikasi antara jaringan Controlway, Module Bus, dan INFI-NET dalam sistem INFI-90.
Q2: Apakah INNPM11 mendukung redundansi?
Ya, ini dirancang untuk beroperasi dalam konfigurasi sistem INFI-NET yang redundan.
Q3: Apakah ini kompatibel dengan sistem SCADA modern?
Ini dapat berantarmuka melalui modul gateway untuk integrasi SCADA dan histori dalam infrastruktur ABB lama.
