Keterangan
Deskripsi Produk

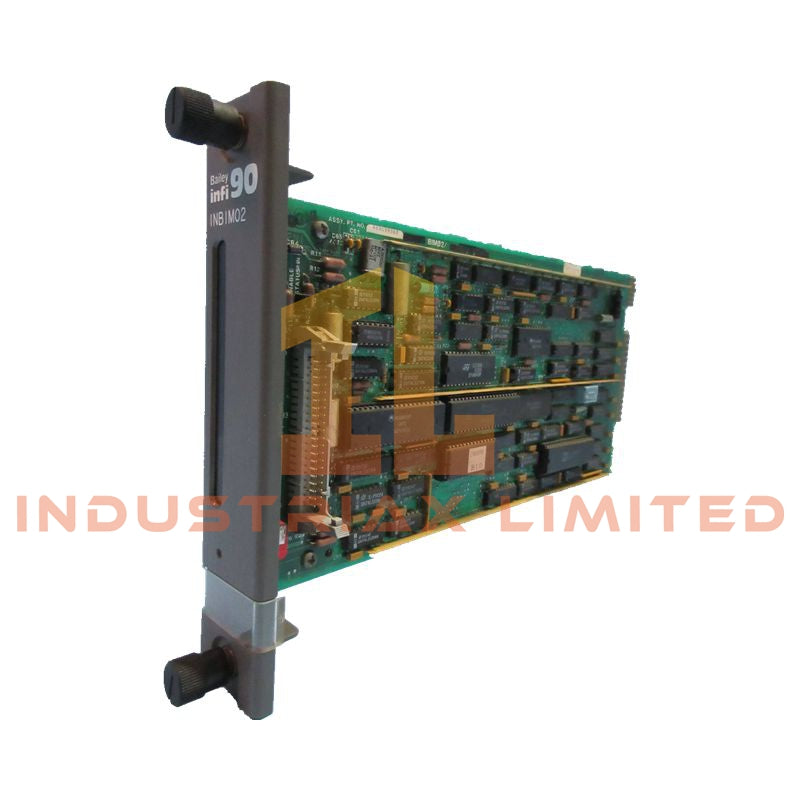

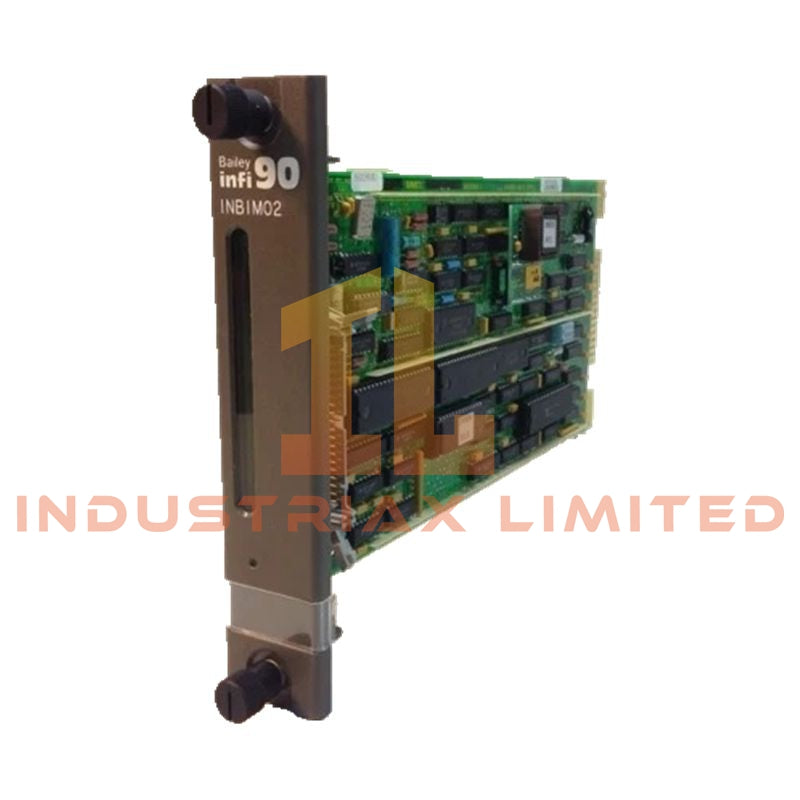

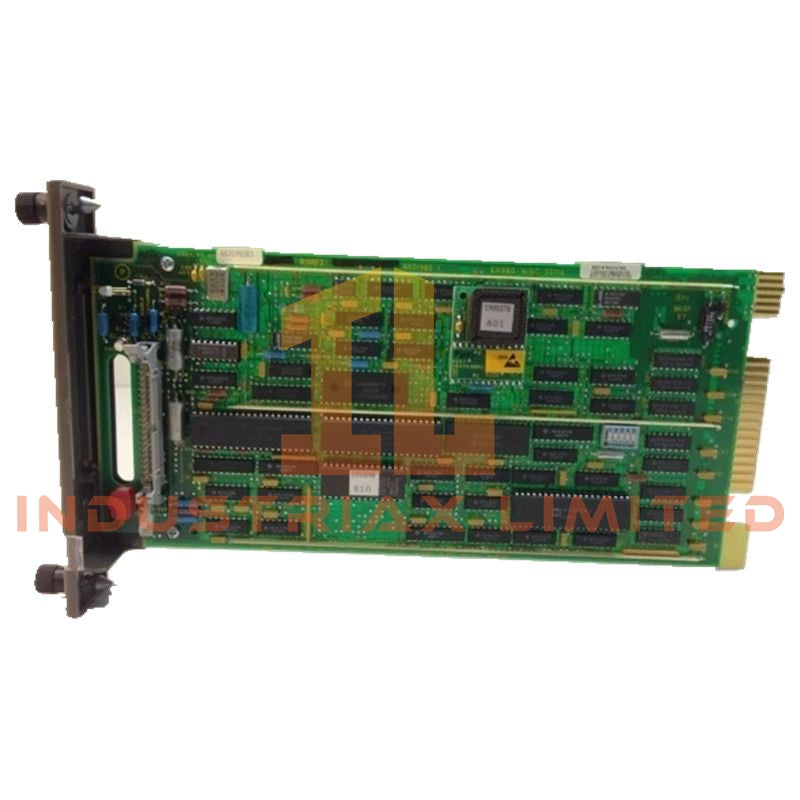

INBIM02 adalah modul antarmuka komunikasi yang digunakan dalam sistem kontrol terdistribusi ABB Symphony dan INFI-90. Ini berfungsi sebagai jembatan antara Bus Modul (M-Bus) dan jaringan Controlway, memungkinkan pertukaran data terkoordinasi antara pengendali, modul I/O, dan stasiun operator.
Ini dirancang untuk instalasi rak Seri-N ABB dan umumnya diterapkan di industri proses berkelanjutan di mana komunikasi sistem yang andal dan deterministik diperlukan.
Fungsi Komunikasi
INBIM02 mengelola transfer data antara dua lapisan sistem inti:
-
Bus Modul (M-Bus) untuk I/O lokal dan komunikasi pengendali
-
Controlway untuk distribusi data tingkat sistem
-
Pertukaran data proses dan perintah kontrol dua arah secara real-time
-
Sinkronisasi status pengendali terdistribusi
-
Transmisi diagnostik dan informasi kesalahan di seluruh sistem
Ini memastikan integritas komunikasi yang stabil di seluruh arsitektur ABB INFI-90.
Karakteristik Elektrikal
-
Tegangan suplai: 5 VDC melalui backplane INFI-90
-
Dukungan tambahan: rel sistem ±15 VDC tergantung konfigurasi
-
Konsumsi daya: sekitar 9,5 VA (tergantung revisi)
-
Antarmuka: Koneksi backplane berkecepatan tinggi INFI-90 milik sendiri
-
Isolasi: Disediakan melalui arsitektur sistem tingkat rak
Integrasi Sistem
Modul ini beroperasi sebagai gateway komunikasi dalam sistem ABB Symphony / INFI-90.
-
Fungsi utama: Jembatan antara Module Bus dan Controlway
-
Peran sistem: Sinkronisasi komunikasi terdistribusi
-
Penanganan data: Pertukaran data kontrol dan status real-time yang deterministik
-
Instalasi: Slot rak ABB N-Module
-
Aplikasi: Sistem kontrol terdistribusi ABB lama
Desain Mekanik
-
Faktor bentuk: Modul plug-in ABB Seri-N
-
Tipe pemasangan: Instalasi rak INFI-90
-
Berat: 0,80 lbs
-
Panel depan: Indikator LED untuk status dan aktivitas komunikasi
-
Pendinginan: Konveksi pasif di dalam enclosure rak
-
Konektor: Antarmuka backplane tepi INFI-90 standar
Spesifikasi Lingkungan
-
Suhu operasional: 0°C hingga 60°C
-
Suhu penyimpanan: -40°C hingga 85°C
-
Kelembaban: 5% hingga 95% non-kondensasi
-
Dirancang untuk operasi tugas industri berkelanjutan
Fitur Utama
-
Jembatan komunikasi antara Module Bus dan Controlway
-
Pertukaran data sistem real-time yang deterministik
-
Diagnostik terintegrasi dan pelaporan kesalahan
-
Pengoperasian yang stabil di lingkungan kontrol terdistribusi
-
Kompatibel dengan arsitektur ABB Symphony / INFI-90
Area Aplikasi
-
Sistem kontrol pembangkit listrik
-
Otomatisasi petrokimia dan penyulingan
-
Kontrol proses industri berat
-
Fasilitas produksi berkelanjutan
-
Pemeliharaan sistem ABB INFI-90 dan penggantian suku cadang
FAQ
Q1: Apakah INBIM02 merupakan modul pengendali?
Tidak. Ini adalah modul antarmuka komunikasi yang hanya digunakan untuk jaringan sistem.
Q2: Bisakah ia beroperasi di luar sistem ABB?
Tidak. Ini dirancang khusus untuk sistem berbasis rak ABB Symphony / INFI-90.
Q3: Apa yang terjadi jika modul gagal?
Komunikasi antara Module Bus dan Controlway akan terganggu, memengaruhi sinkronisasi sistem.
