Gambaran Umum Produk

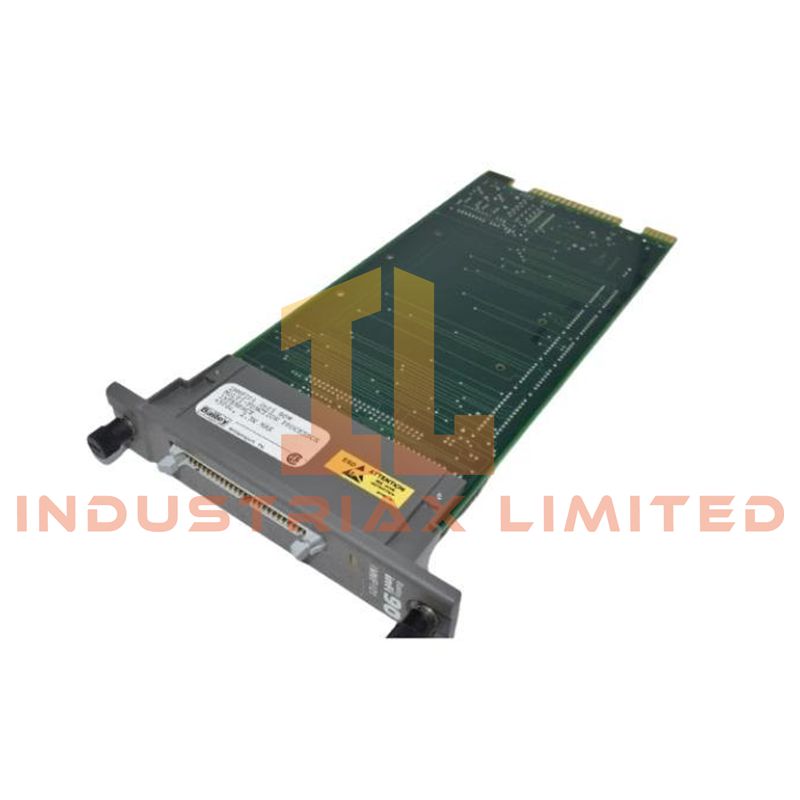

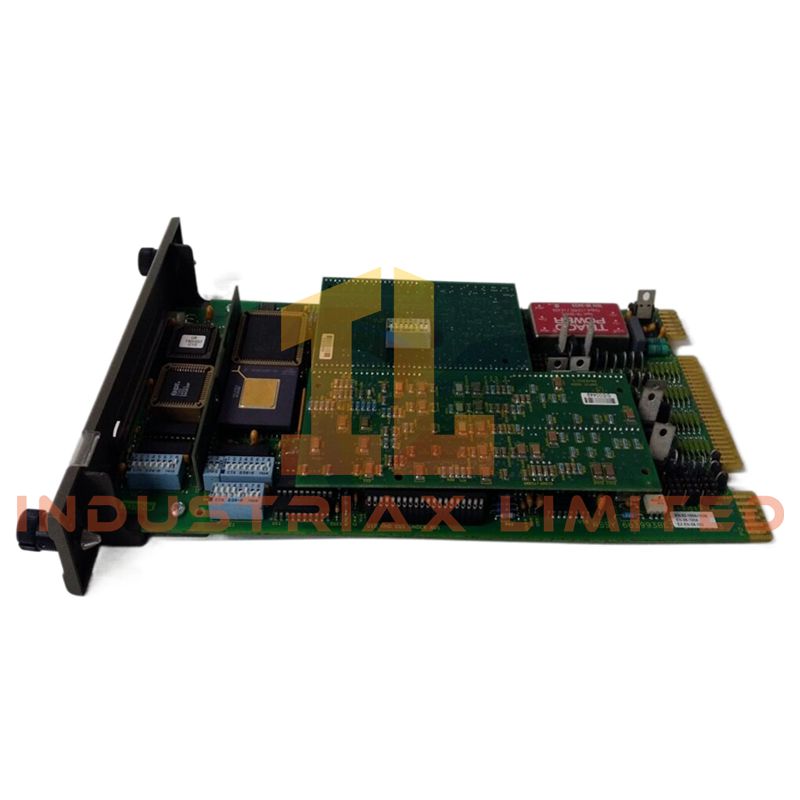

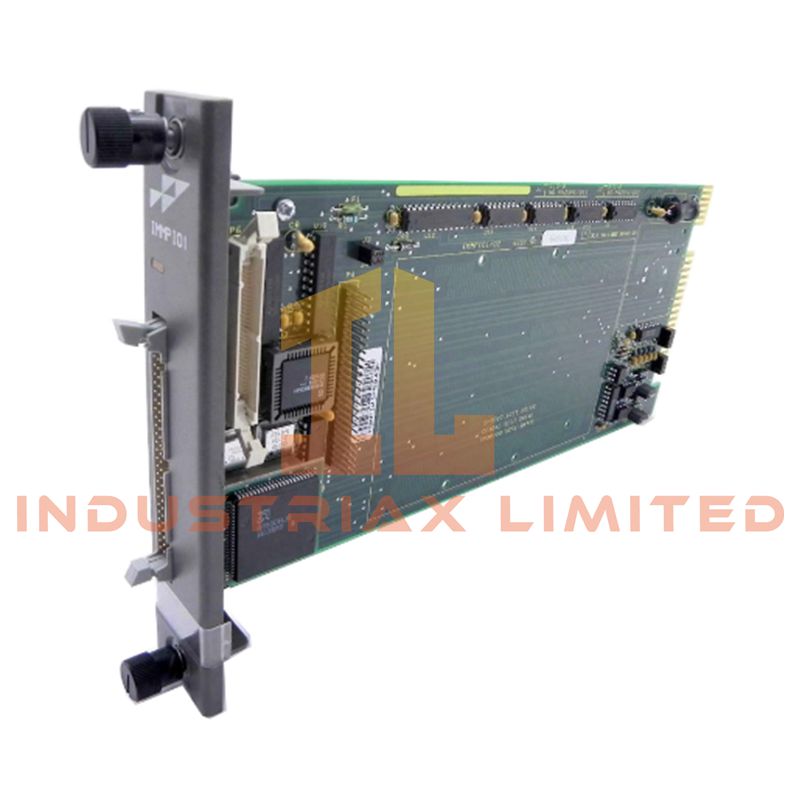

ABB IMMPI01 adalah papan antarmuka prosesor multifungsi yang dirancang untuk menjembatani komunikasi antara komputer host dan modul kontrol ABB INICT03 dalam lingkungan Bailey Infi 90 dan Symphony Plus.
Ini berfungsi sebagai gerbang komunikasi tingkat sistem, memungkinkan pertukaran data terstruktur antara platform komputasi pengawas dan perangkat keras kontrol industri. Modul ini diimplementasikan sebagai PCB slot tunggal dengan logika mikroprosesor tertanam untuk penanganan protokol dan perutean sinyal.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
IMMPI01 |
| Pabrikan |
ABB |
| Tipe Modul |
Antarmuka Prosesor Multi-Fungsi |
| Kompatibilitas Sistem |
ABB Bailey Infi 90, Symphony Plus, sistem kontrol Harmony |
| Antarmuka Komunikasi |
2 × port RS-232-C, 1 × antarmuka SCSI |
| Fungsi |
Jembatan komunikasi host-ke-kontroler |
| Catu Daya |
+5 VDC ±5% |
| Konsumsi Arus |
415 mA |
| Disipasi Daya |
~2.1 W tipikal |
| Arsitektur Papan |
PCB Tunggal, modul satu slot |
| Konektor P1 |
Input daya +5 VDC dan ground umum |
| Konektor P2 |
Tidak digunakan |
| Konektor P3 |
Antarmuka ke unit terminasi NTMP01 |
| Konektor P6 |
Tautan ke modul INICT03 |
| Suhu Operasi |
-40°C hingga +70°C |
| Rentang Kelembaban |
5–95% RH non-kondensasi |
| Peringkat Getaran |
5 g RMS (10–500 Hz) |
| Resistansi Guncangan |
30 g, 11 ms setengah-sinus |
| Standar EMC |
EN 50081-1, EN 50082-2, EN 55011, EN 55012 |
| Dimensi |
17.8 × 5.1 × 33.0 cm |
| Berat |
0.3 kg |
Karakteristik Fungsional
-
Arsitektur komunikasi antarmuka ganda yang mendukung RS-232-C dan SCSI
-
Pengoperasian RS-232 yang dapat dikonfigurasi sebagai DCE atau DTE tergantung pada topologi sistem
-
Penanganan data yang dikendalikan mikroprosesor untuk aliran komunikasi deterministik
-
Integrasi langsung dengan modul INICT03 melalui koneksi pita khusus
-
Desain slot tunggal yang ringkas untuk unit pemasangan modul ABB standar
-
Kekebalan tinggi terhadap interferensi elektromagnetik di lingkungan kabinet industri
-
Operasi jangka panjang yang stabil di bawah beban kerja sistem kontrol berkelanjutan
Integrasi Sistem
-
Arsitektur kontrol ABB Bailey Infi 90
-
Sistem kontrol terdistribusi ABB Symphony Plus
-
Lingkungan prosesor berbasis ABB Harmony / IMMFP
-
Backbone komunikasi modul INICT03
Area Aplikasi
-
Antarmuka komunikasi sistem kontrol proses
-
Lapisan pertukaran data sistem kontrol pembangkit listrik
-
Integrasi sistem pengawasan pabrik petrokimia
-
Jembatan komunikasi komputasi industri-ke-kontroler
-
Proyek modernisasi dan perluasan DCS ABB lama
FAQ
Q1: Apa fungsi utama modul IMMPI01?
Ini menyediakan antarmuka komunikasi antara komputer host dan modul kontrol ABB INICT03.
Q2: Apakah ini mendukung beberapa standar komunikasi?
Ya, ini mendukung antarmuka RS-232-C dan SCSI untuk integrasi yang fleksibel.
Q3: Bisakah RS-232-C dikonfigurasi untuk peran yang berbeda?
Ya, ini dapat beroperasi sebagai DCE atau DTE tergantung pada konfigurasi sistem.
