Keterangan

Gambaran Umum

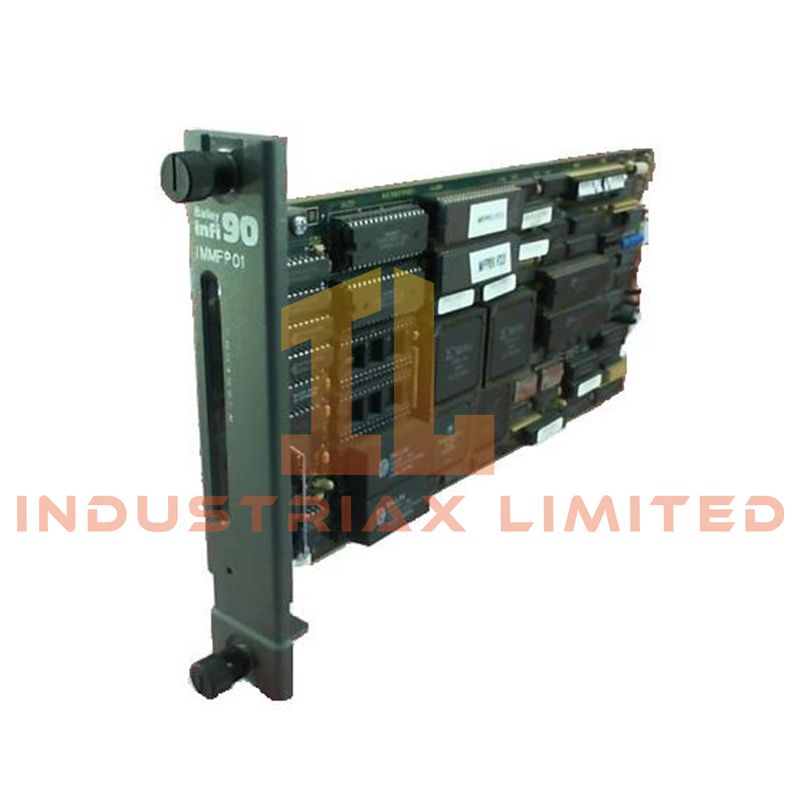

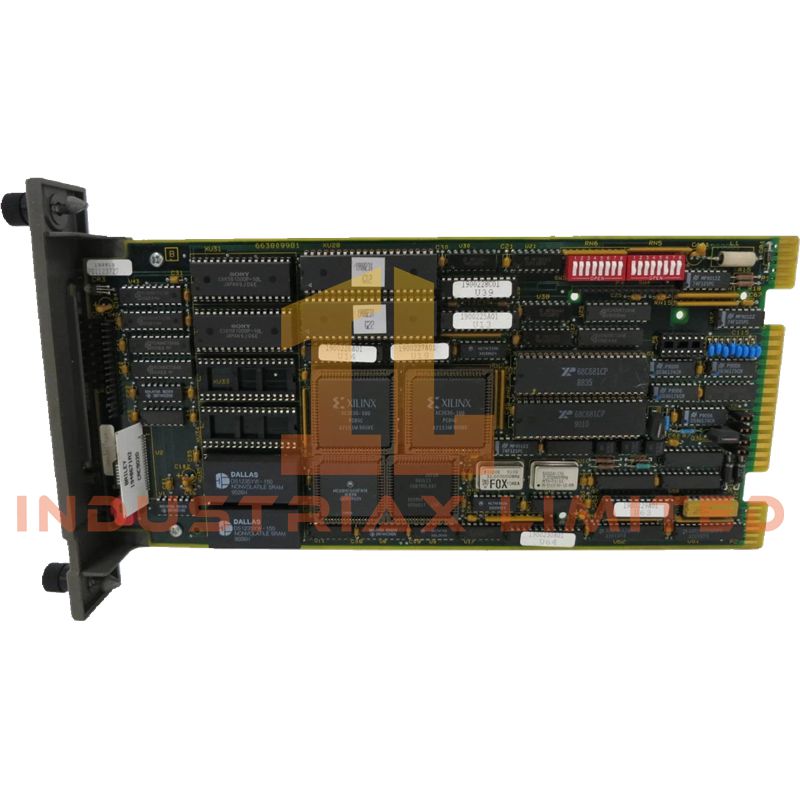

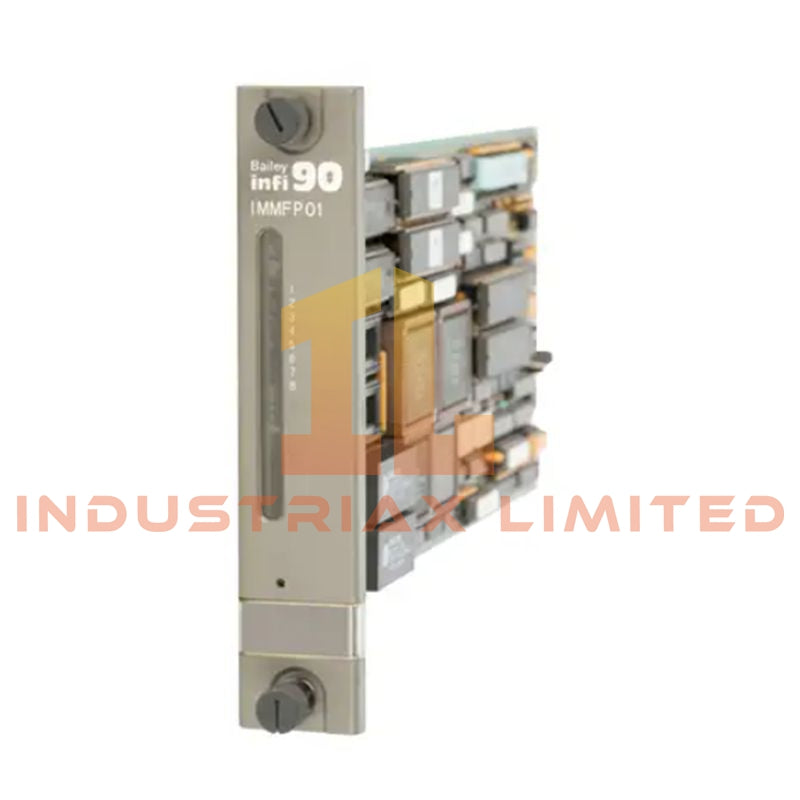

 ABB IMMFP01 adalah modul pemrosesan pusat yang dirancang untuk digunakan dalam sistem kontrol terdistribusi ABB Symphony dan INFI-90. Modul ini melakukan eksekusi kontrol waktu nyata, mengawasi komunikasi dengan subsistem I/O, dan mengoordinasikan aliran data di seluruh jaringan kontrol.

Sebagai bagian dari seri Multi-Function Processor (MFP), modul ini menyediakan kemampuan komputasi yang diperlukan untuk aplikasi kontrol proses yang kompleks, menggabungkan eksekusi logika kontrol dengan diagnostik sistem dan manajemen komunikasi.

Kemampuan Fungsional

• Mengeksekusi strategi kontrol proses termasuk PID, urutan, dan operasi logika

• Mengelola komunikasi antara modul I/O dan prosesor jaringan

• Mengoordinasikan tugas kontrol terdistribusi di seluruh node sistem

• Melakukan diagnostik berkelanjutan pada prosesor, memori, dan tautan komunikasi

• Menyimpan dan menjalankan konfigurasi kontrol yang ditentukan pengguna

Spesifikasi Teknis

Karakteristik Elektrik

• Tegangan Suplai: +5 VDC melalui backplane

• Konsumsi Daya: Hingga 10 W

• Antarmuka Backplane: Bus sistem INFI-90

Pemrosesan dan Kapasitas

• Tipe Prosesor: Prosesor kontrol ABB Proprietary

• Kapasitas Program:

• Hingga sekitar 5000 blok fungsi

• Hingga sekitar 2000 baris logika kontrol

• Kapasitas Komunikasi I/O: Mendukung hingga 64 modul I/O

• Memori: RAM non-volatile untuk konfigurasi dan penyimpanan program

Fitur Komunikasi

• Sistem yang Didukung: Jaringan kontrol INFI-90 dan Symphony

• Pertukaran Data: Komunikasi deterministik dan buffer

• Diagnostik:

• Pemantauan status prosesor

• Pemeriksaan integritas memori

• Pelaporan kesehatan komunikasi

Kondisi Lingkungan

• Suhu Operasi: 0°C hingga +60°C

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembapan: 5% hingga 95% non-kondensasi

Spesifikasi Mekanis

• Dimensi: 7.0 × 2.0 × 1.0 in (17.8 × 5.1 × 2.5 cm)

• Berat: 1.1 lbs

• Faktor Bentuk: Modul Eurocard

• Pemasangan: Sesuai dengan Unit Pemasangan Modul INFI-90 (MMU)

Fitur Panel Depan

• Indikator status prosesor

• LED aktivitas komunikasi

• Indikator kesehatan modul

Area Aplikasi

 ABB IMMFP01 diterapkan secara luas dalam sistem yang memerlukan kontrol proses terpusat dan andal:

• Pembangkit listrik termasuk fosil, hidro, dan nuklir

• Fasilitas pemurnian dan pemrosesan minyak dan gas

• Sistem produksi petrokimia

• Manufaktur pulp dan kertas

• Lingkungan otomatisasi terdistribusi skala besar

FAQ

Apa peran modul IMMFP01?
Ini bertindak sebagai prosesor kontrol utama, mengeksekusi logika kontrol dan mengoordinasikan komunikasi sistem.

Berapa banyak modul I/O yang dapat didukungnya?
Ini dapat berkomunikasi dengan hingga 64 modul I/O dalam arsitektur INFI-90.

Jenis fungsi kontrol apa yang ditanganinya?
Modul ini mendukung loop PID, kontrol urutan, dan tugas otomatisasi berbasis logika.

Apakah ia menyimpan program secara internal?
Ya, ia menggunakan memori non-volatile untuk mempertahankan program kontrol dan data konfigurasi.

Spesifikasi

• Merek: ABB
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
