Keterangan
Deskripsi Produk

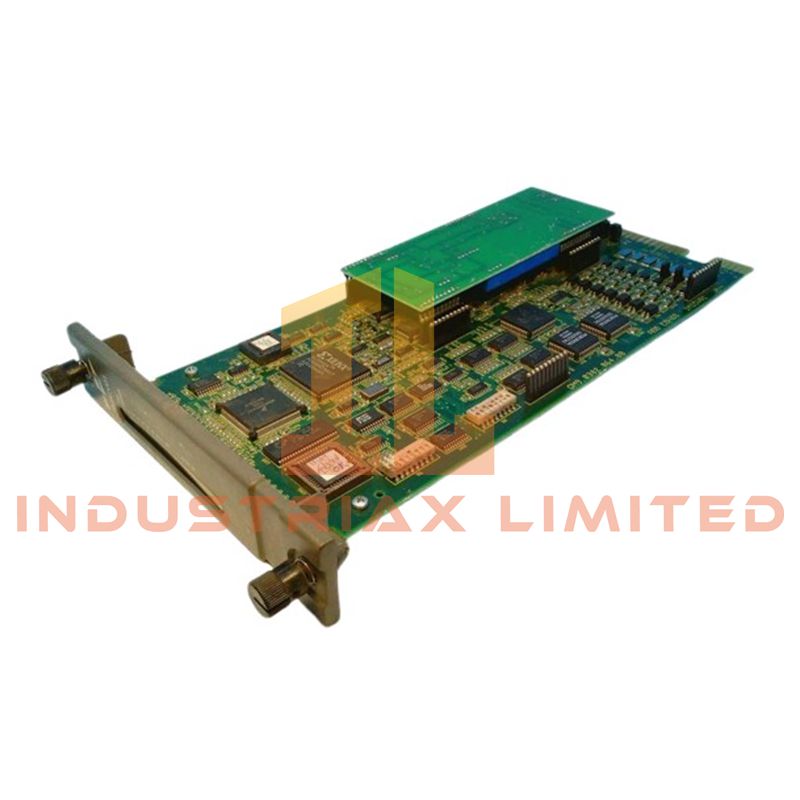

IMICV01 adalah antarmuka komunikasi fieldbus khusus yang dirancang untuk arsitektur I/O jarak jauh ABB S800 I/O. Ini beroperasi sebagai perangkat slave PROFIBUS-DP, memungkinkan transfer data siklik yang deterministik dan berkecepatan tinggi antara stasiun I/O terdistribusi dan pengontrol pusat seperti ABB AC 800M.
Dalam sistem kontrol terdistribusi, modul ini berfungsi sebagai jembatan komunikasi untuk data I/O analog dan digital, memastikan pertukaran yang sinkron di seluruh jaringan PROFIBUS dalam lingkungan kontrol proses waktu nyata.
Integrasi Sistem & Peran Fungsional
-
Antarmuka slave PROFIBUS-DP untuk stasiun I/O ABB S800
-
Pertukaran data siklik dengan pengontrol master DP seperti AC 800M
-
Menggabungkan sinyal dari modul AI, AO, DI, dan DO dalam rak jarak jauh
-
Mendukung perluasan sistem I/O terdistribusi yang skalabel
-
Mempertahankan komunikasi yang stabil di seluruh jaringan fieldbus multi-node
-
Dirancang untuk operasi berkelanjutan dalam aplikasi kritis proses
Spesifikasi Komunikasi
-
Protokol: PROFIBUS-DP (sesuai EN 50170)
-
Peran perangkat: Node slave DP
-
Laju data: hingga 12 Mbps
-
Lapisan fisik: sinyal diferensial RS-485
-
Konektor: Antarmuka fieldbus D-Sub 9-pin
-
Pengaturan alamat: dapat dikonfigurasi dengan sakelar DIP (biasanya 1–99, diperpanjang hingga 126 tergantung pada konfigurasi sistem)
Karakteristik Kelistrikan
-
Tegangan suplai: 24 V DC melalui backplane S800 I/O
-
Konsumsi daya: dipasok secara internal oleh sistem rak
-
Dirancang untuk stabilitas komunikasi digital kebisingan rendah
-
Pelindung dan pentanahan terintegrasi untuk perlindungan EMI industri
Diagnostik & Pemantauan
-
Indikator LED panel depan:
-
Pemantauan status komunikasi berkelanjutan
-
Dukungan deteksi kesalahan untuk diagnostik fieldbus
Spesifikasi Lingkungan & Mekanis
-
Suhu pengoperasian: 0°C hingga +60°C
-
Rentang kelembaban: 5–95% RH, tanpa kondensasi
-
Desain imunitas EMC kelas industri
-
Pemasangan: Instalasi slot rak S800 I/O
-
Berat: 0,75 lbs
Area Aplikasi
-
Sistem komunikasi I/O terdistribusi
-
Jaringan kontrol pembangkit listrik
-
Otomatisasi petrokimia dan penyulingan
-
Integrasi perangkat lapangan jarak jauh
-
Sistem kontrol industri berbasis PROFIBUS-DP
FAQ
Apakah IMICV01 modul pengontrol?
Tidak, ini adalah modul antarmuka komunikasi yang digunakan sebagai slave PROFIBUS-DP dalam sistem S800 I/O.
Pengontrol apa yang didukung?
Ini biasanya digunakan dengan ABB AC 800M dan pengontrol master PROFIBUS-DP lainnya.
Apakah ia beroperasi secara independen?
Tidak, ia harus dipasang di dalam stasiun ABB S800 I/O agar berfungsi.
