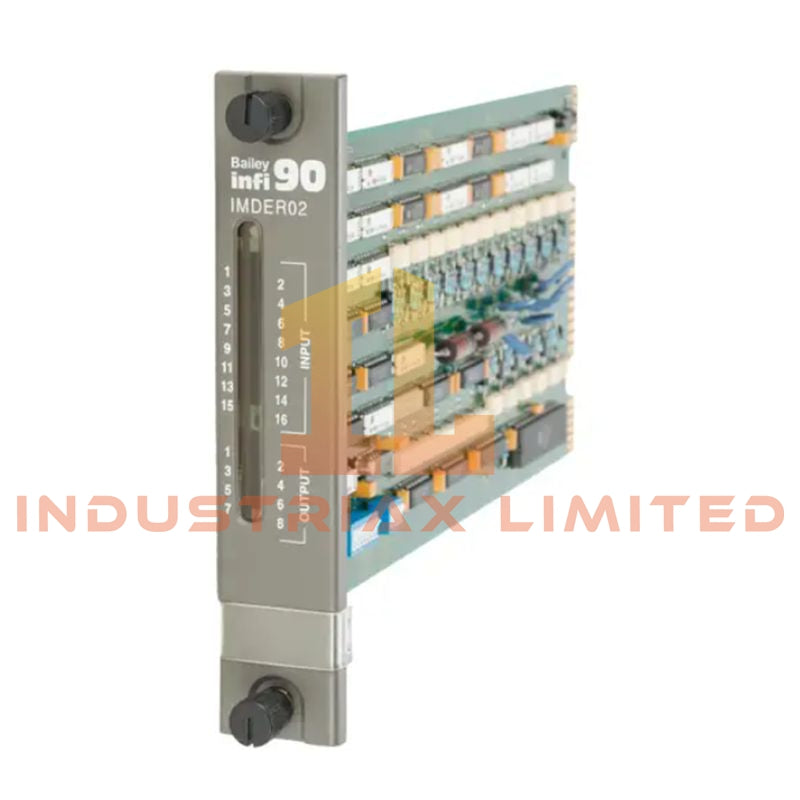

ABB IMDER02 adalah modul pemantauan sinyal digital integritas tinggi yang dirancang untuk sistem kontrol terdistribusi Bailey INFI 90 dan Net 90. Modul ini direkayasa untuk mengawasi input digital lapangan, mengidentifikasi perilaku sinyal yang tidak normal, dan merekam waktu kejadian yang tepat untuk analisis diagnostik dan urutan.
Modul ini banyak digunakan di lingkungan yang sangat penting keamanannya, di mana deteksi akurat transisi sinyal dan anomali sistem diperlukan untuk integritas operasional dan keandalan proses.
Fungsionalitas Inti
IMDER02 terus-menerus memindai hingga 16 saluran input digital, mengevaluasi transisi sinyal secara real time. Modul ini mengidentifikasi kondisi tidak teratur seperti kontak memantul (contact bounce), sinyal bergetar (signal chatter), keadaan hidup/mati yang macet (stuck-on/off states), dan transisi yang tidak valid.
Selain itu, modul ini mendukung perekaman Urutan Kejadian (SOE), memungkinkan rekonstruksi detail peristiwa proses dengan akurasi stempel waktu tingkat milidetik.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Merek |
ABB |
| Model |
IMDER02 |
| Tipe Produk |
Deteksi Kesalahan Digital & Modul SOE |
| Kompatibilitas Sistem |
Bailey INFI 90 / Net 90 |
| Saluran Input Digital |
16 Saluran |
| Tipe Sinyal Input |
Kontak kering atau sinyal digital berbasis tegangan |
| Tingkat Logika |
ON: ~24 VDC / OFF: 0–5 VDC |
| Mode Deteksi Kejadian |
Tepi naik, tepi turun, atau keduanya |
| Kondisioning Sinyal |
Hardware + software debounce filtering |
| Resolusi Stempel Waktu |
1 ms |
| Buffer Kejadian SOE |
256–512 kejadian (tergantung konfigurasi) |
| Deteksi Gangguan |
Pantulan, getaran, kondisi sinyal macet, transisi tidak valid |
| Tipe Isolasi |
Saluran-ke-saluran dan saluran-ke-bus |
| Proteksi EMI |
Kompatibilitas elektromagnetik tingkat industri |
| Catu Daya |
Disediakan melalui backplane rak INFI 90 |
| Tipe Pemasangan |
Slot rak I/O INFI 90 |
| Suhu Operasional |
0°C hingga +60°C |
| Suhu Penyimpanan |
-40°C hingga +85°C |
| Rentang Kelembapan |
5–95% RH non-kondensasi |
| Dimensi |
350 × 260 × 70 mm |
| Berat |
1,2 kg |
Peran Sistem
Dalam arsitektur ABB INFI 90, IMDER02 berfungsi sebagai modul diagnostik dan penangkap kejadian. Modul ini meningkatkan visibilitas sistem dengan menyediakan analisis sinyal digital yang tepat dan pencatatan kesalahan yang detail, mendukung pemantauan operasional dan investigasi pasca-kejadian.
Modul ini berkomunikasi langsung dengan pengendali sistem seperti IMMFP, IMCPM, dan IMHSS, memastikan pelaporan kejadian yang tersinkronisasi di seluruh jaringan kontrol.
Aplikasi Industri
Modul ini biasanya digunakan di lingkungan yang memerlukan pemantauan digital keandalan tinggi, termasuk:
-
Sistem kontrol pembangkit listrik
-
Fasilitas proses petrokimia
-
Sistem pemantauan turbin dan kompresor
-
Sirkuit interlock dan proteksi keselamatan
-
Diagnostik otomasi industri
-
Sistem perekaman kejadian dan analisis kesalahan
Karakteristik Rekayasa
IMDER02 dirancang untuk lingkungan industri dengan kebisingan tinggi di mana integritas sinyal sangat penting. Arsitektur penyaringan dan isolasi dua lapisnya memastikan deteksi yang andal bahkan di bawah interferensi listrik atau kondisi kontak yang tidak stabil.
FAQ
Apa tujuan utama modul IMDER02?
IMDER02 digunakan untuk mendeteksi, memvalidasi, dan merekam transisi sinyal digital dan anomali dalam sistem ABB INFI 90.
Apakah ini mendukung penandaan waktu kejadian?
Ya. Modul ini menyediakan perekaman Urutan Kejadian dengan resolusi stempel waktu 1 ms.
Jenis kesalahan sinyal apa saja yang dapat dideteksinya?
Modul ini dapat mengidentifikasi kondisi pantulan, sinyal macet, transisi tidak valid, dan derau atau getaran sinyal.
Apakah modul ini cocok untuk sistem keselamatan?
Ya. Modul ini umum digunakan dalam aplikasi pemantauan dan diagnostik penting yang membutuhkan integritas sinyal tinggi.
