Deskripsi Produk

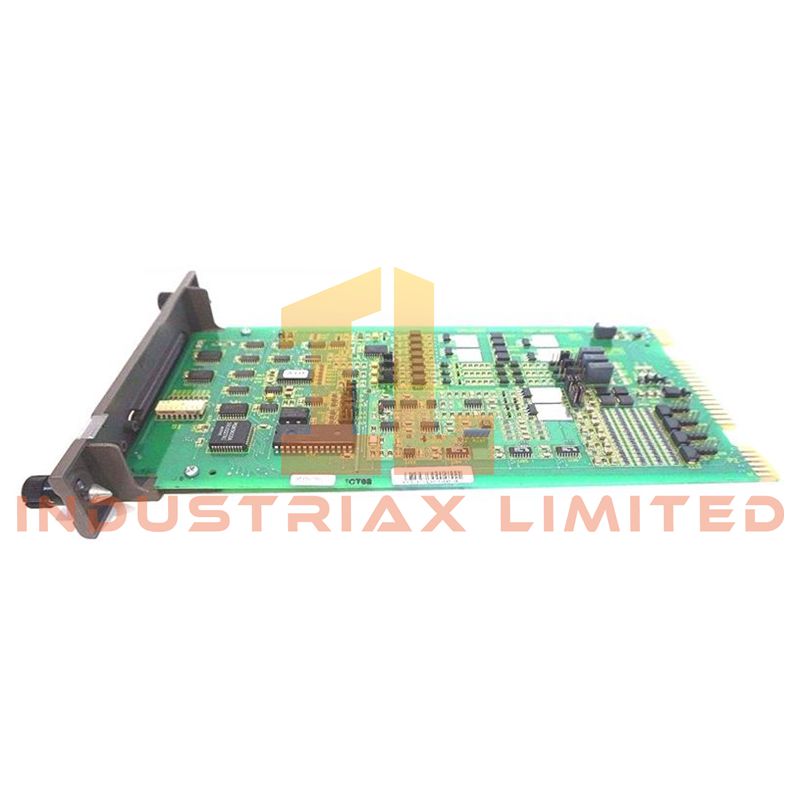

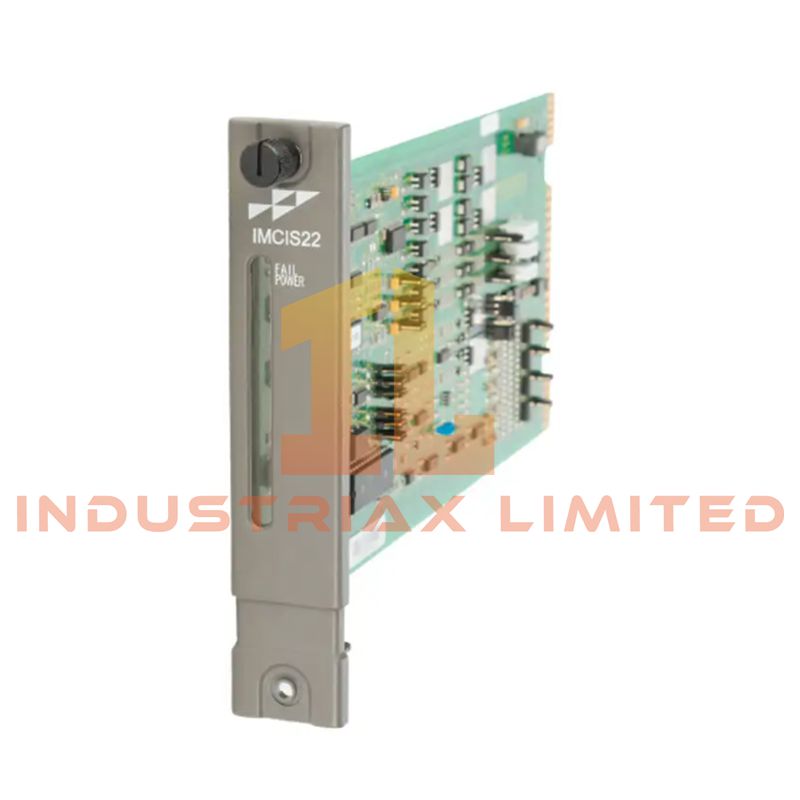

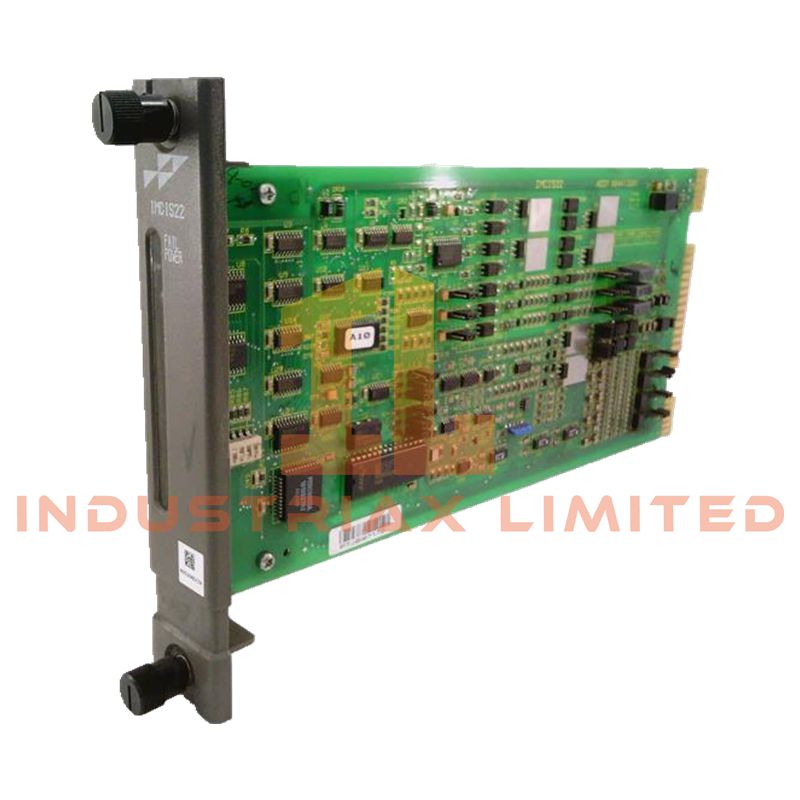

IMCIS22 adalah modul I/O kontrol dari ABB Bailey, dikembangkan untuk integrasi dalam sistem kontrol terdistribusi INFI-90 dan Symphony. Modul ini menyediakan antarmuka yang andal antara sinyal digital tingkat lapangan dan pengontrol sistem, mendukung akuisisi sinyal dan fungsi output kontrol tergantung pada konfigurasi.

Modul ini dirancang untuk memproses sinyal diskrit dengan stabilitas tinggi, menggabungkan kemampuan penyaringan, isolasi, dan diagnostik untuk memastikan pengoperasian yang andal di lingkungan industri. IMCIS22 biasanya digunakan dalam aplikasi yang membutuhkan kontrol digital deterministik, penguncian, dan pemantauan status.

Desainnya yang ringkas dan arsitektur bertenaga backplane membuatnya cocok untuk instalasi kepadatan tinggi di kabinet kontrol.

Spesifikasi Teknis

Informasi Umum

• Produsen: ABB / Bailey

• Model: IMCIS22

• Tipe Produk: Modul I/O Kontrol

• Kompatibilitas Sistem: INFI-90, Symphony DCS

• Peran Fungsional: Antarmuka sinyal digital antara perangkat lapangan dan pengontrol

Karakteristik Input dan Output

• Jenis Input yang Didukung:

• Sinyal kontak kering

• Input digital berbasis tegangan

• Kemampuan Output:

• Output digital tegangan rendah (tergantung konfigurasi)

• Penanganan Sinyal:

• Pemrosesan tingkat logika untuk aplikasi kontrol

• Penyaringan Input:

• Penyaringan debounce untuk stabilitas kontak

• Peredam derau untuk deteksi sinyal yang andal

Parameter Elektrik

• Tegangan Pasokan Nominal: 24 VDC (melalui backplane sistem)

• Konsumsi Daya: Sekitar 3.5 VA

• Isolasi:

• Pemisahan galvanik antara pengkabelan lapangan, sirkuit internal, dan backplane

• Fitur Proteksi:

• Proteksi output terhadap kondisi hubung singkat (tergantung desain)

• Toleransi tegangan berlebih dalam batas industri

Kemampuan Fungsional

• Akuisisi input digital dan pemantauan status

• Penggerak sinyal output untuk tindakan kontrol

• Komunikasi waktu nyata dengan modul pengontrol melalui bus sistem

• Diagnostik terintegrasi untuk integritas operasional

Diagnostik & Indikator

• Indikator LED:

• Status modul (kesehatan)

• Aktivitas komunikasi

• Status saluran (jika berlaku)

• Pemantauan Mandiri:

• Diagnostik internal untuk deteksi dan pelaporan kesalahan

Spesifikasi Mekanis

• Dimensi: 17.8 cm × 5.1 cm × 33.0 cm

• Berat: 0.2 kg

• Pemasangan: Slot rak INFI-90 standar

Kondisi Lingkungan

• Suhu Pengoperasian: 0 hingga 55 °C

• Suhu Penyimpanan: –40 hingga 85 °C (kisaran industri tipikal)

• Kelembaban Relatif: Hingga 95% non-kondensasi

• Konstruksi: PCB kelas industri dengan panel depan pelindung

Aplikasi

• Kontrol dan pemantauan digital dalam sistem ABB DCS

• Penguncian peralatan dan logika keselamatan

• Pemrosesan sinyal alarm dan status

• Otomatisasi pembangkit listrik dan industri proses

• Sistem kontrol petrokimia dan manufaktur

FAQ

Q: Jenis sinyal apa yang ditangani IMCIS22?
A: Modul ini memproses sinyal digital seperti kontak kering dan input berbasis tegangan, dan mungkin juga menyediakan output digital tergantung pada konfigurasi.

Q: Apakah modul ini digunakan untuk sinyal analog?
A: Tidak, modul ini dirancang untuk sinyal kontrol diskrit (digital).

Q: Bagaimana modul ini diberi daya?
A: Modul ini menerima daya melalui backplane sistem INFI-90.

Q: Apakah modul ini dilengkapi dengan fitur proteksi?
A: Ya, modul ini dilengkapi dengan mekanisme isolasi dan proteksi untuk memastikan pengoperasian yang andal di lingkungan industri.

Spesifikasi

• Merek: ABB
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
