Keterangan

Deskripsi Produk

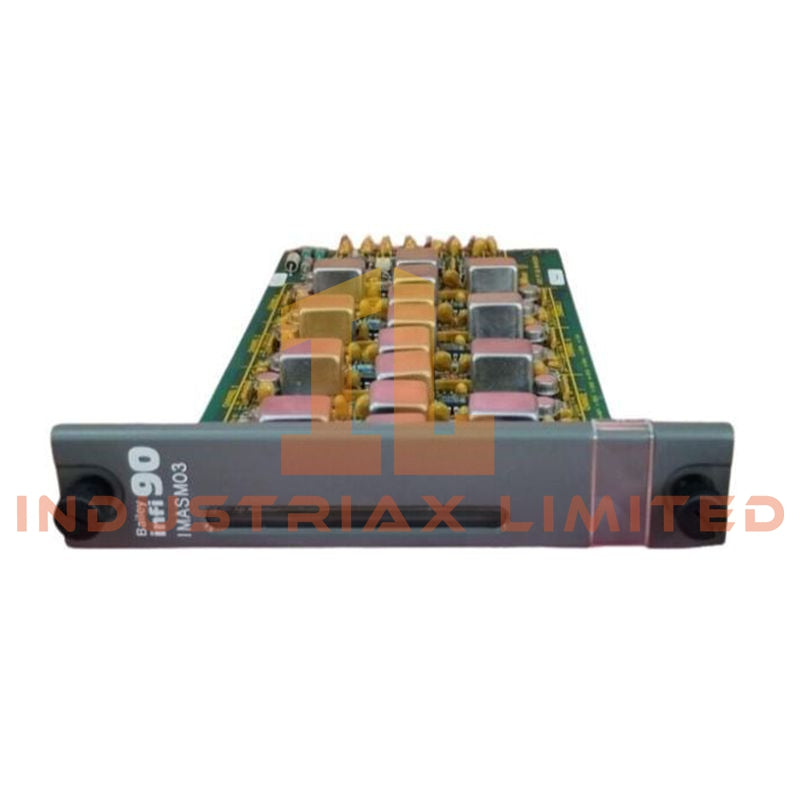

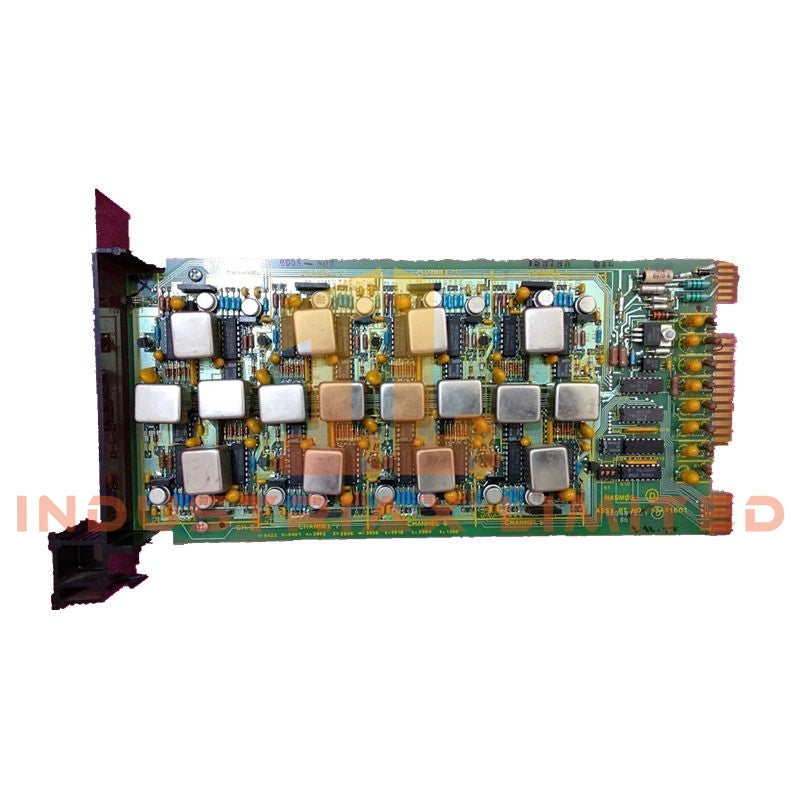

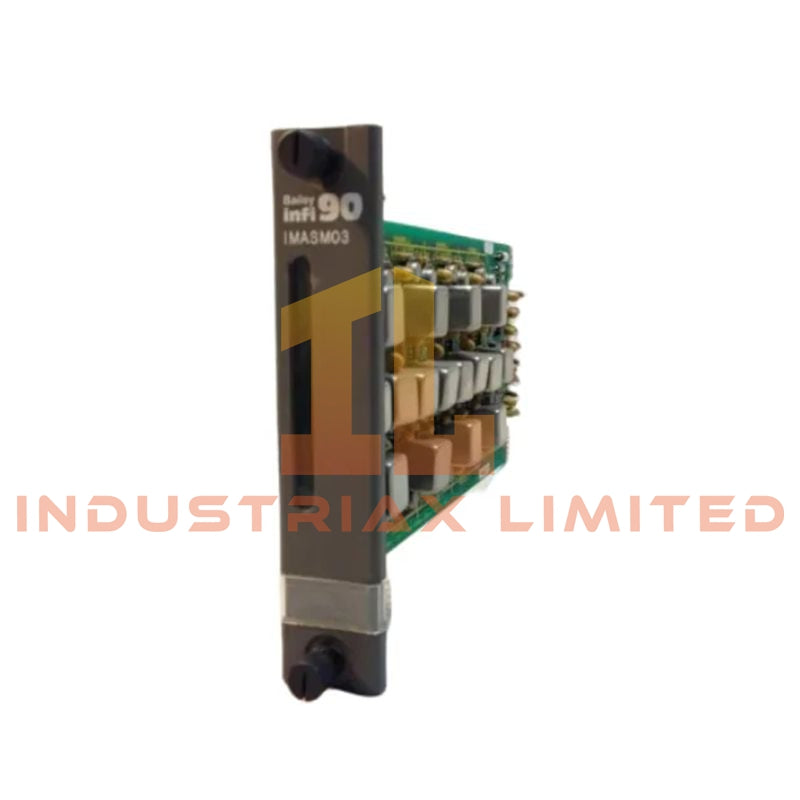

IMASM03 dari ABB adalah modul analog slave yang dikembangkan untuk sistem kontrol terdistribusi INFI-90 dan Symphony. Modul ini dirancang untuk menangani sinyal analog berbasis suhu, khususnya input detektor suhu resistansi (RTD), dan beroperasi di bawah koordinasi modul master analog.

Modul ini melakukan akuisisi dan konversi sinyal analog di bagian depan, memberikan data yang terkondisi dan didigitalkan ke pengontrol sistem melalui modul master. Arsitekturnya mendukung pengukuran sinyal tingkat rendah yang stabil, memastikan akurasi tinggi dan ketahanan terhadap kebisingan di lingkungan industri yang menuntut.

IMASM03 sangat cocok untuk aplikasi yang membutuhkan pemantauan termal yang tepat, seperti kontrol turbin, sistem pemanas proses, dan reaktor kimia.

Spesifikasi Teknis

Informasi Umum

• Produsen: ABB

• Model: IMASM03

• Tipe Produk: Modul Analog Slave (Input RTD)

• Kompatibilitas Sistem: INFI-90, Symphony DCS

• Peran Fungsional: Akuisisi sinyal suhu dan prapemrosesan

Karakteristik Input

• Tipe Sensor yang Didukung:

• Input RTD (umumnya RTD platinum 100 Ω)

• Kapasitas Saluran:

• Hingga 8 saluran input RTD

• Tipe Pengukuran:

• Penginderaan suhu berbasis resistansi

• Desain Input:

• Impedansi input tinggi untuk akuisisi sinyal yang akurat

• Konversi:

• Konversi analog-ke-digital resolusi tinggi terintegrasi

Pemrosesan Sinyal

• Penyaringan bawaan untuk penekanan kebisingan listrik

• Linearisasi karakteristik RTD

• Fungsi penskalaan dan kalibrasi suhu

• Pengukuran stabil dalam kondisi lingkungan yang berfluktuasi

Integrasi Sistem

• Antarmuka Komunikasi:

• Pertukaran data dengan modul master analog (misalnya, IMAMM03)

• Transmisi melalui bus sistem INFI-90

• Mode Operasi:

• Modul slave dalam subsistem analog terstruktur

• Sinkronisasi:

• Siklus akuisisi data terkoordinasi yang dikelola oleh modul master

Listrik & Isolasi

• Isolasi:

• Pemisahan galvanik antara input medan dan elektronik sistem

• Kekebalan Kebisingan:

• Dirancang untuk integritas sinyal tingkat rendah di lingkungan industri

• Catu Daya:

• Ditenagai melalui backplane melalui unit pemasangan

Diagnostik & Indikator

• Indikator LED:

• Status operasional modul

• Status komunikasi

• Diagnosis Mandiri:

• Pemantauan berkelanjutan terhadap kondisi modul dan integritas sinyal

Spesifikasi Mekanik

• Pemasangan: Slot rak INFI-90 standar

• Konstruksi: PCB tingkat industri dengan panel depan pelindung

• Faktor Bentuk: Modul ringkas untuk rak I/O kepadatan tinggi

Kondisi Lingkungan

• Suhu Operasi: 0 hingga 55 °C

• Suhu Penyimpanan: –40 hingga 85 °C (kisaran industri umum)

• Kelembaban Relatif: Hingga 95% non-kondensasi

Aplikasi

• Pemantauan suhu berbasis RTD dalam sistem ABB DCS

• Sistem kontrol termal pembangkit listrik

• Pengukuran suhu proses kimia dan petrokimia

• Pemantauan tungku industri dan penukar panas

• Akuisisi suhu presisi di lingkungan yang sensitif terhadap kebisingan

FAQ

Q: Jenis sinyal apa yang didukung oleh IMASM03?
A: Modul ini dioptimalkan untuk input RTD, biasanya sensor platinum 100 Ω yang digunakan untuk pengukuran suhu.

Q: Bisakah modul ini beroperasi secara independen?
A: Tidak, modul ini berfungsi sebagai modul slave dan membutuhkan modul master analog untuk operasi sistem.

Q: Berapa banyak input suhu yang dapat dihubungkan?
A: Modul ini biasanya mendukung hingga 8 saluran RTD.

Q: Apa keuntungan menggunakan input RTD?
A: RTD memberikan akurasi dan stabilitas tinggi untuk pengukuran suhu dibandingkan dengan banyak jenis sensor lainnya.

Spesifikasi

• Merek: ABB
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
