Keterangan

Deskripsi Produk

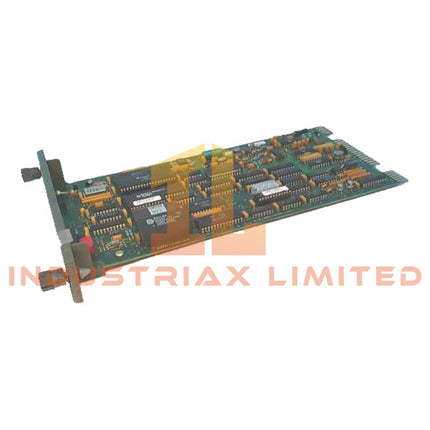

IMAMM03 adalah modul master analog yang dikembangkan oleh ABB untuk digunakan dalam sistem kontrol terdistribusi INFI-90 dan Symphony. Modul ini beroperasi sebagai unit pemrosesan pengawas untuk modul input analog, mengelola akuisisi data, pengondisian sinyal, dan komunikasi dengan pengontrol sistem.

Modul ini mengoordinasikan beberapa saluran input analog melalui modul slave terkait, memastikan akurasi pengukuran yang konsisten dan penanganan data yang tersinkronisasi. Dengan kemampuan penyaringan dan diagnostik terintegrasi, IMAMM03 meningkatkan integritas sinyal di lingkungan industri yang menuntut di mana pemantauan analog yang presisi sangat penting.

Dirancang untuk pengoperasian tugas terus-menerus, modul ini umumnya diimplementasikan dalam sistem proses skala besar yang membutuhkan pemrosesan data analog yang stabil dan terpusat.

Spesifikasi Teknis

Informasi Umum

• Produsen: ABB

• Model: IMAMM03

• Jenis Produk: Modul Master Analog

• Kompatibilitas Sistem: INFI-90, Symphony DCS

• Peran Fungsional: Manajemen dan komunikasi sinyal analog terpusat

Kemampuan Pemrosesan Analog

• Jenis Input yang Didukung:

• Sinyal arus 4–20 mA

• Input tegangan (melalui modul input yang kompatibel)

• Kapasitas Saluran:

• Mendukung hingga 64 saluran input analog melalui modul ekspansi

• Penanganan Sinyal:

• Linearisasi dan penskalaan

• Penyaringan digital untuk pengurangan noise

• Validasi dan diagnostik sinyal

Integrasi Sistem

• Koordinasi Modul:

• Mengontrol dan menyinkronkan beberapa modul input analog (misalnya, seri IMASI)

• Antarmuka Komunikasi:

• Koneksi langsung ke bus modul INFI-90

• Mentransfer data analog yang diproses ke modul pengontrol

• Akuisisi Data:

• Waktu pindai deterministik untuk pembaruan pengukuran yang konsisten

Karakteristik Listrik

• Catu Daya: Ditenagai backplane melalui unit pemasangan

• Isolasi:

• Isolasi galvanis antara sinyal input dan elektronik sistem

• Kekebalan Noise:

• Dirancang untuk lingkungan industri dengan interferensi tinggi

Diagnostik & Indikator

• Indikator LED:

• Status modul

• Aktivitas komunikasi

• Diagnostik Bawaan:

• Pemantauan kesehatan berkelanjutan

• Deteksi dan pelaporan kesalahan

Spesifikasi Mekanis

• Dimensi:

• 17,8 cm × 5,1 cm × 2,5 cm

• Berat: 0,3 kg

• Pemasangan: Slot rak INFI-90 standar

Kondisi Lingkungan

• Suhu Pengoperasian: 0 hingga 55 °C

• Suhu Penyimpanan: –40 hingga 85 °C (tipikal)

• Kelembaban Relatif: Hingga 95% non-kondensasi

• Konstruksi: PCB kelas industri dengan indikator menghadap depan

Aplikasi

• Manajemen input analog terpusat dalam sistem ABB DCS

• Instrumentasi dan pemantauan pembangkit listrik

• Proses petrokimia dan penyulingan

• Sistem pengukuran presisi tinggi yang membutuhkan pemrosesan sinyal stabil

• Lingkungan industri dengan tingkat noise listrik tinggi

FAQ

Q: Apa peran IMAMM03 dalam arsitektur sistem?
A: Ia berfungsi sebagai pengontrol master untuk modul input analog, menangani pemrosesan, koordinasi, dan komunikasi.

Q: Berapa banyak saluran input yang dapat dikelolanya?
A: Ia dapat mengawasi hingga 64 sinyal input analog ketika digunakan dengan modul ekspansi yang kompatibel.

Q: Apakah modul ini langsung terhubung ke sensor lapangan?
A: Tidak, ia bekerja bersama dengan modul input analog yang berinteraksi dengan perangkat lapangan.

Q: Jenis sinyal apa saja yang didukung?
A: Terutama sinyal 4–20 mA dan tegangan, tergantung pada modul input yang terhubung.

Spesifikasi

• Merek: ABB
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
