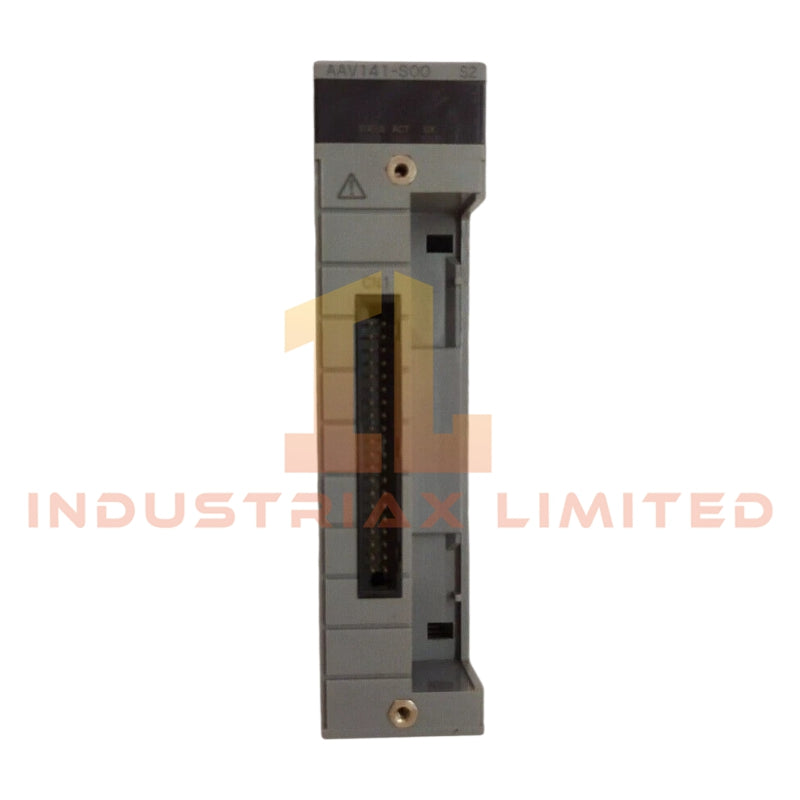

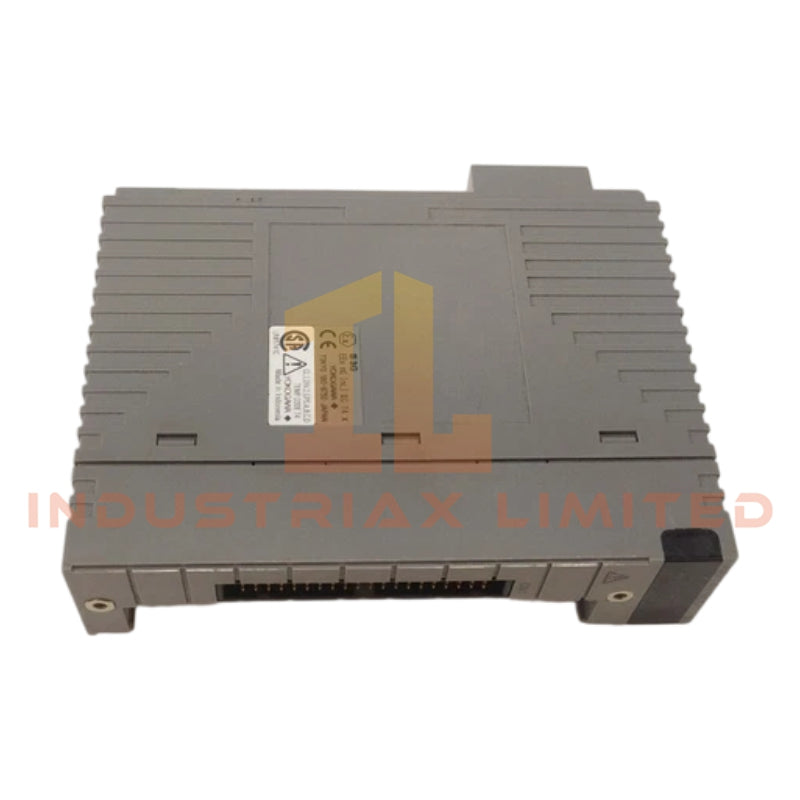

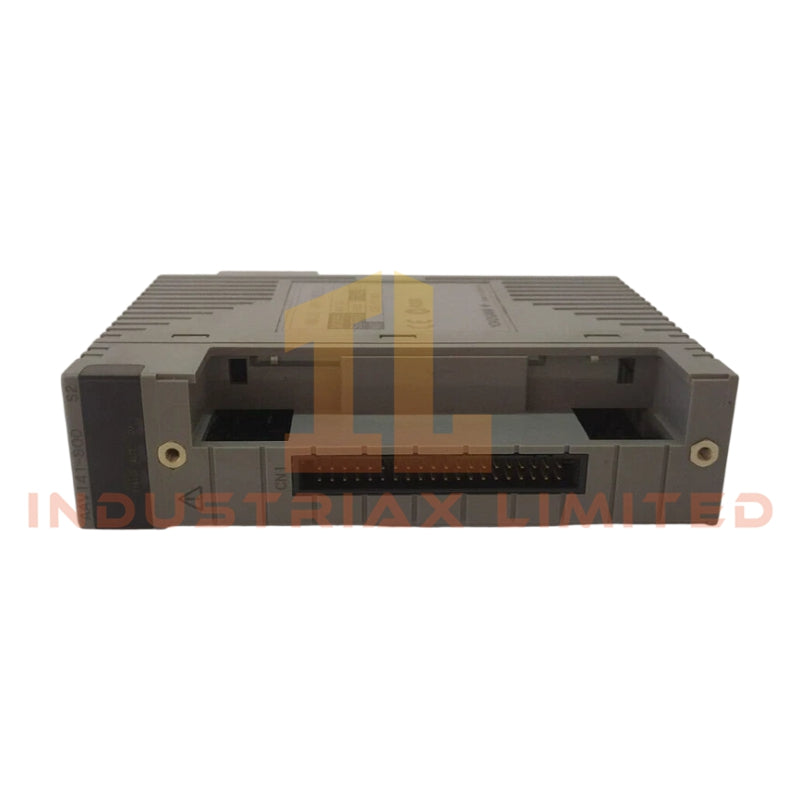

Modul Input Analog Yokogawa AAV141-S00
Dikonfigurasi untuk akuisisi sinyal analog 4-20 mA dalam jaringan kontrol proses CENTUM VP, Yokogawa AAV141-S00 (Modul Input Analog AAV141) menyediakan eksekusi fisik dan elektrik langsung di seluruh arsitektur I/O terdistribusi. Modul ini mendukung 16 saluran input analog non-terisolasi untuk antarmuka loop arus DC dan mentransfer variabel proses melalui bidang belakang kontrol CENTUM VP.
Rincian Suffix & Matriks Model
| Deskripsi Segmen |
|
| AAV141 |
Modul Input Analog |
| -S00 |
Konfigurasi suffix model standar |
Spesifikasi Perangkat Keras
| ParameterSpesifikasi |
|
| Model |
AAV141-S00 |
| Merek |
Yokogawa |
| Tipe Produk |
Modul Input Analog |
| Saluran Input |
16 saluran |
| Isolasi |
Tidak terisolasi |
| Sinyal Input |
4-20 mA DC |
| Sinyal Output |
4-20 mA DC |
| Kompatibilitas Sistem |
CENTUM VP |
| Metode Pemasangan |
Rakitan I/O yang dipasang di rak |
| Antarmuka Komunikasi |
Antarmuka bidang belakang DCS |
| Asal |
Jepang |
Antarmuka Loop 4-20 mA dan Arsitektur Saluran
AAV141-S00 memproses sinyal instrumentasi DC 4-20 mA standar melalui struktur saluran non-terisolasi bersama. Pemancar lapangan yang terhubung ke modul harus menjaga kompatibilitas potensial referensi umum karena isolasi galvanik saluran individual tidak diterapkan pada tingkat modul.
Di dalam kabinet CENTUM VP, terminasi pelindung dan perutean analog umum secara langsung memengaruhi stabilitas loop dan penolakan noise. Kabel instrumentasi pasangan terpilin dengan pentanahan pelindung satu titik biasanya diterapkan untuk meminimalkan fluktuasi arus induksi dari konduktor daya atau kabel relai yang berdekatan.
Modul ini berinteraksi dengan rakitan komunikasi bidang belakang Yokogawa DCS untuk transfer data proses siklik antara lapisan I/O lapangan dan node kontroler. Kontinuitas loop arus harus tetap dalam rentang operasi pemancar yang ditentukan untuk menghindari indikasi proses di bawah atau di atas rentang.
Pertanyaan yang Sering Diajukan
Q: Apakah AAV141-S00 mendukung isolasi antar saluran?
A: Tidak. Modul ini ditentukan sebagai modul input analog non-terisolasi. Perangkat lapangan yang terhubung harus berbagi kondisi referensi sinyal yang kompatibel.
Q: Bisakah pemancar 4-20 mA 2-kabel dihubungkan langsung ke modul?
A: Modul ini menerima sinyal proses DC 4-20 mA standar. Pengaturan daya loop eksternal tergantung pada pemancar dan desain distribusi daya kabinet.
Q: Apakah prosedur penggantian hot-swap didukung selama operasi?
A: Kemampuan hot-swap tergantung pada konfigurasi node CENTUM VP tertentu, pengaturan pembawa I/O, dan arsitektur redundansi kontroler. Prosedur penggantian modul harus mengikuti dokumentasi pemeliharaan Yokogawa dan praktik isolasi pabrik.
Panduan Instalasi Lapangan
- Rutekan kabel input analog secara terpisah dari kabel daya AC, kabel kontaktor, dan konduktor pengumpan motor.
- Gunakan kabel instrumentasi berpelindung pasangan terpilin untuk semua loop lapangan 4-20 mA.
- Terminasi pelindung kabel pada satu titik pentanahan yang ditentukan untuk mengurangi arus tanah yang bersirkulasi.
- Verifikasi polaritas sebelum memberi energi pada loop arus yang terhubung ke pemancar lapangan.
- Konfirmasikan kontinuitas pentanahan kabinet sebelum commissioning I/O.
- Hindari perutean paralel dengan kabel keluaran penggerak frekuensi variabel atau sirkuit switching transien tinggi.
- Periksa nilai torsi terminal sesuai prosedur perakitan kabinet sebelum startup.
