Deskripsi Produk

Gambaran Umum

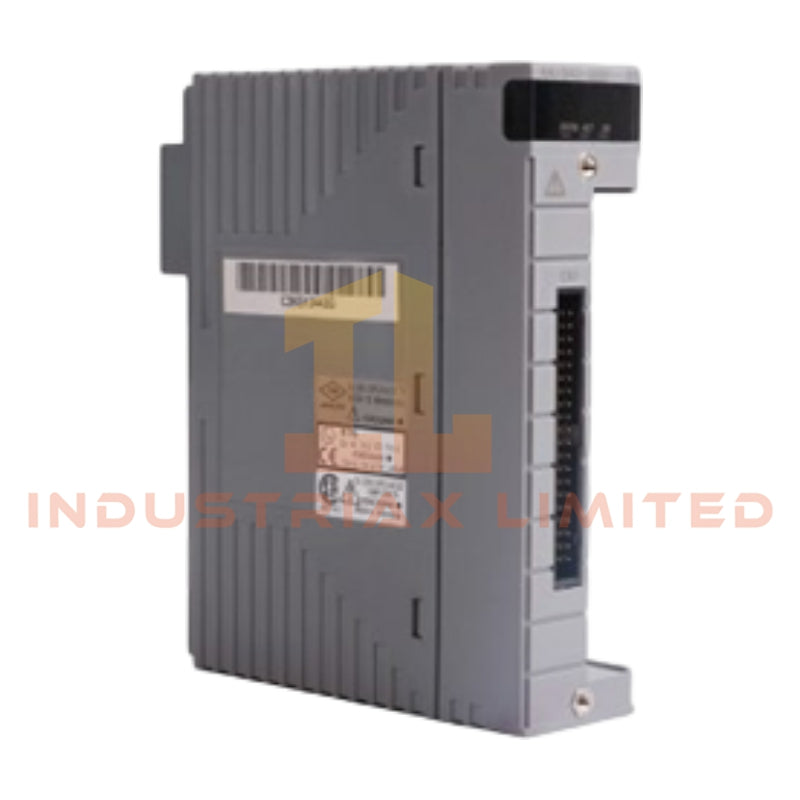

The AAI543-S50/A4S10 dari Yokogawa adalah modul input analog 16-kanal berperforma tinggi yang dirancang untuk lingkungan industri yang menantang. Modul ini menyediakan pengukuran presisi untuk sinyal DC dengan rentang 4 hingga 20 mA atau 1 hingga 5 V dan mendukung konfigurasi redundan ganda untuk mempertahankan operasi berkelanjutan bahkan jika terjadi kegagalan modul. Modul ini menggabungkan akurasi tinggi, respons cepat, dan perlindungan lonjakan arus yang tangguh untuk kontrol proses yang andal.

Fitur Utama

• Rentang Sinyal Input: 4 hingga 20 mA DC atau 1 hingga 5 V DC

• Jumlah Saluran: 16 saluran input yang sepenuhnya terisolasi

• Redundansi: Konfigurasi redundan ganda memastikan operasi tanpa gangguan

• Akurasi: ±48 HA untuk pengukuran presisi tinggi

• Kecepatan Pembaruan Data: Periode pembaruan 10 ms untuk pemrosesan waktu nyata

• Kompensasi Suhu: Pergeseran rendah ±16 HA per 10 derajat Celcius

• Perlindungan Lonjakan Arus: Melindungi modul dan perangkat yang terhubung dari lonjakan listrik

• Isolasi: Isolasi antar-saluran mengurangi interferensi dan meningkatkan integritas sinyal

Model dan Kode Suffix

• Model: AAI543 – Modul input analog 16-kanal (4 hingga 20 mA, terisolasi)

• Kode Suffix:

• S: Tipe standar

• 5: Respons pengalihan standar dalam konfigurasi redundan tanpa perlindungan ledakan

• 0: Tipe dasar

Aplikasi
Ideal untuk pemantauan proses berkelanjutan, sistem kontrol industri, dan pengaturan pengukuran redundan di mana integritas sinyal dan waktu operasional sangat penting.

Tabel Spesifikasi Teknis

Parameter	Spesifikasi
Sinyal Input	4 hingga 20 mA DC atau 1 hingga 5 V DC
Jumlah Saluran	16 saluran terisolasi
Redundansi	Konfigurasi redundan ganda
Akurasi	±48 HA
Periode Pembaruan	10 ms
Pergeseran Suhu	±16 HA / 10 C
Isolasi	Isolasi antar-saluran
Perlindungan Lonjakan Arus	Termasuk
Suhu Operasi	-10 hingga 60 C
Catu Daya	24 V DC nominal

FAQ
T: Bisakah modul ini menangani sinyal tegangan dan arus secara bersamaan?
J: Setiap saluran dapat dikonfigurasi secara individual untuk input 4 hingga 20 mA atau 1 hingga 5 V DC.

T: Bagaimana redundansi meningkatkan keandalan?
J: Desain redundan ganda memungkinkan operasi tanpa batas jika satu modul gagal, memastikan akuisisi data tanpa gangguan.

T: Apakah modul ini cocok untuk lingkungan tahan ledakan?
J: Versi standar AAI543-S50/A4S10 tidak memiliki sertifikasi tahan ledakan.

Perbandingan Model Serupa

• AAI543-S51: Kecepatan pengalihan yang ditingkatkan untuk konfigurasi redundan

• AAI543-S60: Dengan rentang kompensasi suhu yang diperluas

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
